【カスタム】LCT AK74MNのメカボをマルイ製に交換②

こんにちは、おのまとぺ(゜∀。)です!!

前回はメカボの研磨とセクターギアの加工を行いました。 今回はシム調整をやっていきます(`・ω・´)

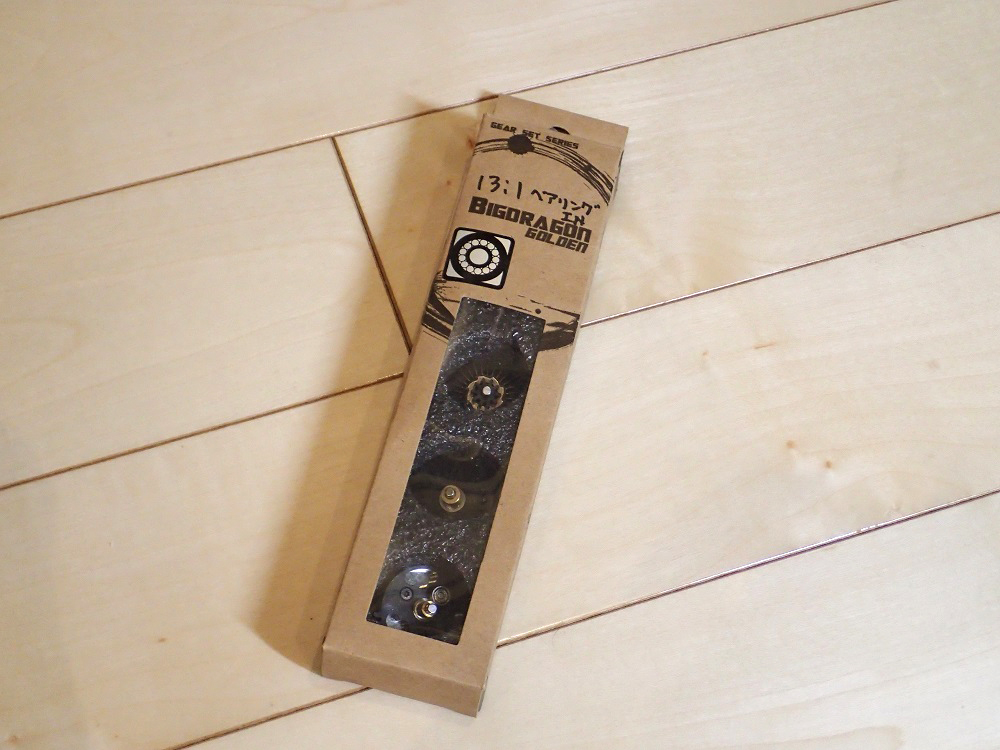

BIG DRAGON製 13:1ボールベアリング付ギア

今回ギアはBIG DRAGON製の13:1ギアを使用します。 軸受けはマルイ純正の樹脂軸受を使用するつもりだったんですが・・・、

カスタムギアのセクターギアがかなり分厚いので、フランジの部分が厚いマルイの樹脂軸受では収まり切りませんでした(;´Д`)

結局ORGA AIRSOFTさんのステンレス軸受を利用することで何とか収まりました。

この軸受は薄くて使いやすいですね。

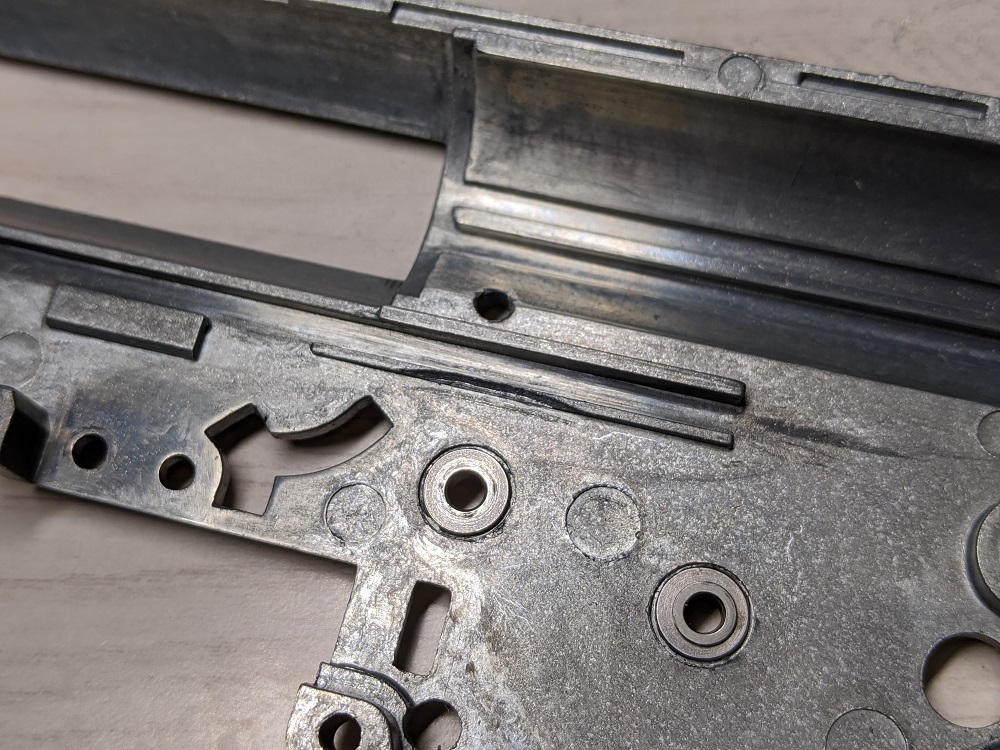

あともう一点。 メカボのタペットがはまる溝のあたり(上の画像参照)にセクターのタペットを引く部分が干渉していたためリューターで削りました。

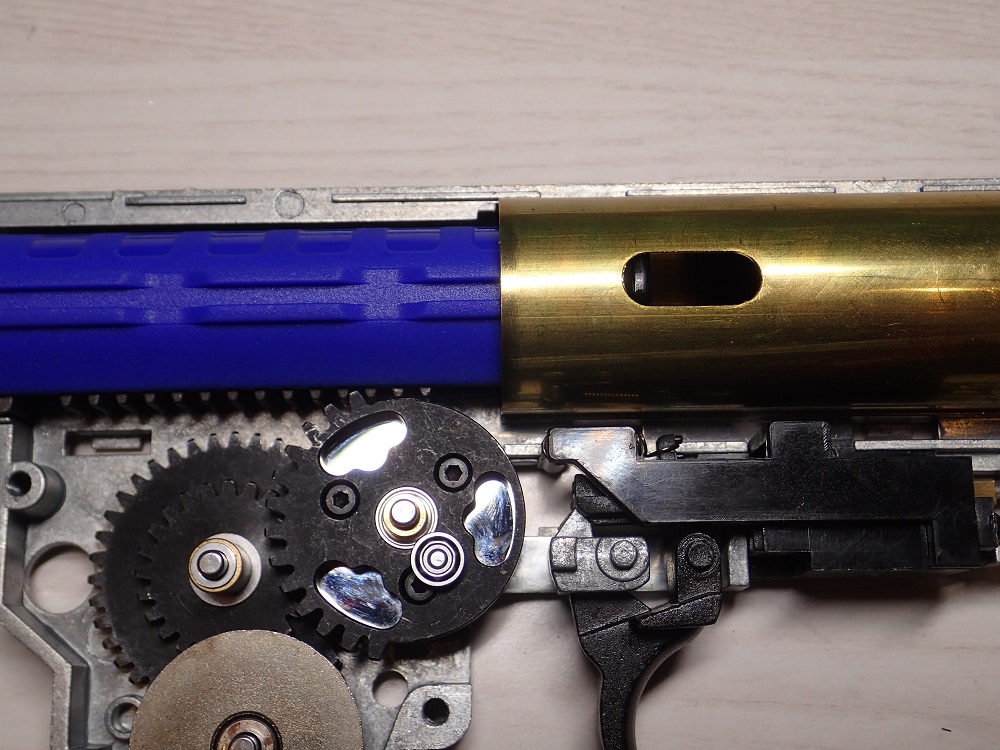

で、なんだかんだシム調整が終わりました。 シム調整はいつもピニオンとベベルから合わせていく方法でやっています。 今回はメカボとモーターがマルイ製で、ギアもそこそこいいものでしたのでアッサリと終わりました。

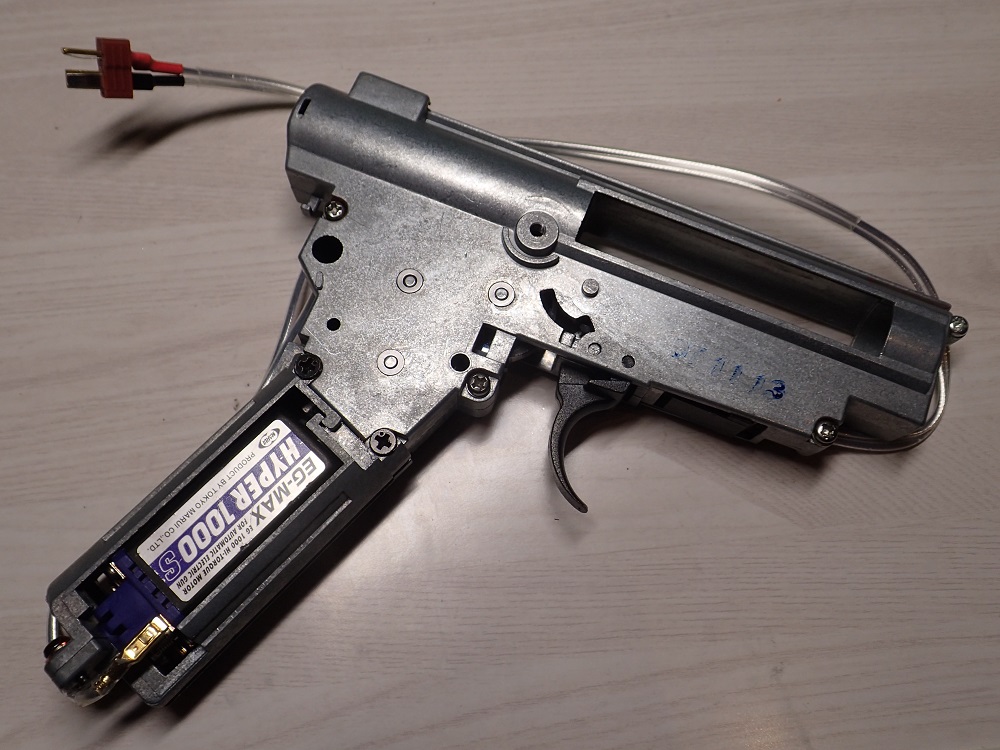

あ、モーターはマルイ純正のEG1000にしてます。

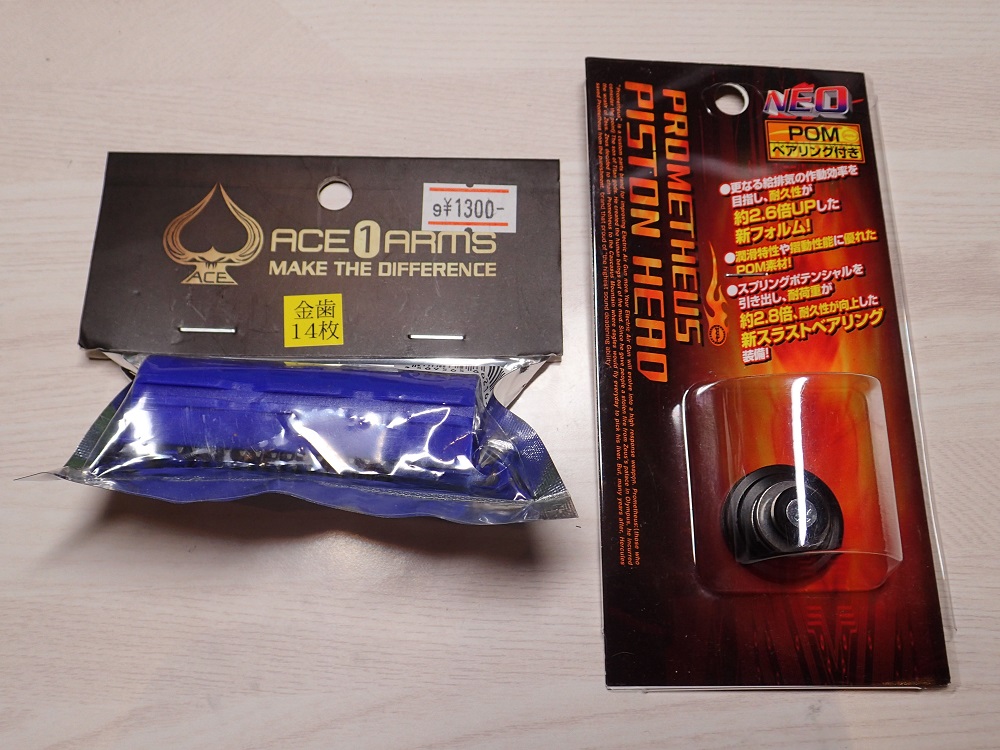

左)ACE1ARMS製14枚金属歯ピストン 右)LAYLAX POMピストンヘッド

ピストンとピストンヘッドはそれぞれACE1ARMSの14枚金属歯のものとLALAXのPOMピストンヘッドを使います。

でこの続きをやろうと思ったんですが、ちょうどいいサイズのシリンダーがないことが発覚し、組み込みはまた先延ばしに・・・。 いつ終わるんだこの作業笑

それでは!!
