こんにちは、おのまとぺ(゜∀。)です!! 前回メカボを組み終わりましたので、フレームにセットして仮組したうえで初速とサイクルを測っていきたいと思います。
ギアのかみ合わせは要確認

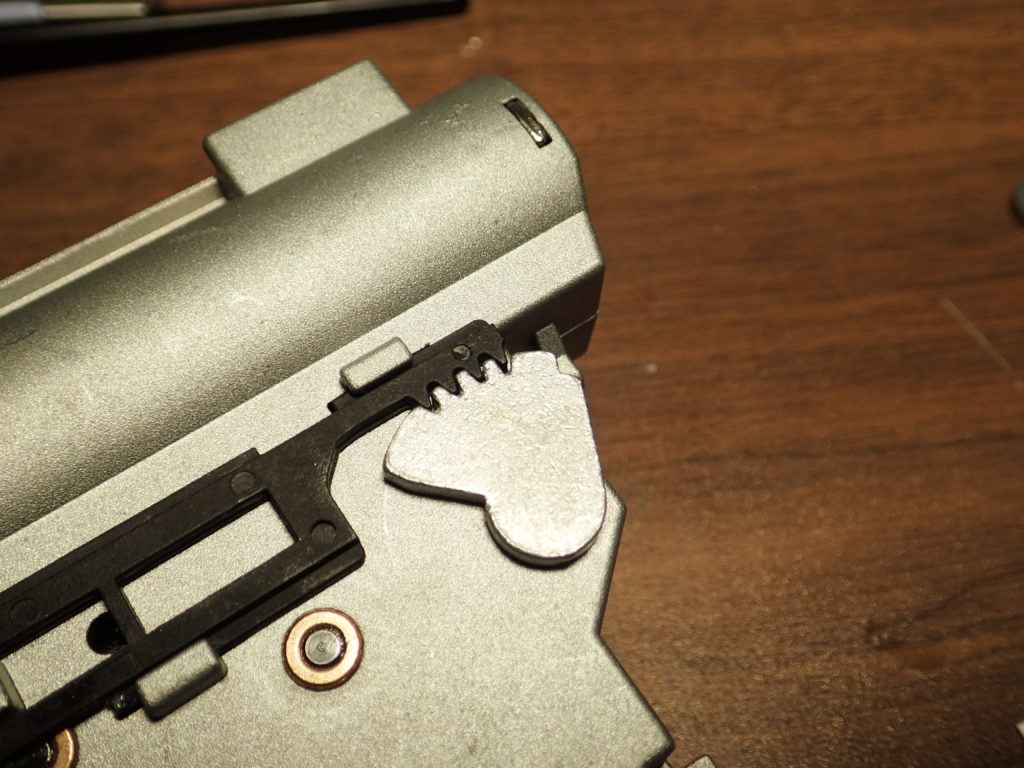

前回はセレクタープレートを取り付けるところまで来ましたので、今回はそれにかみ合うギアを取り付けていきます。 下図の様にギアの歯の数を合わせて取り付けます。

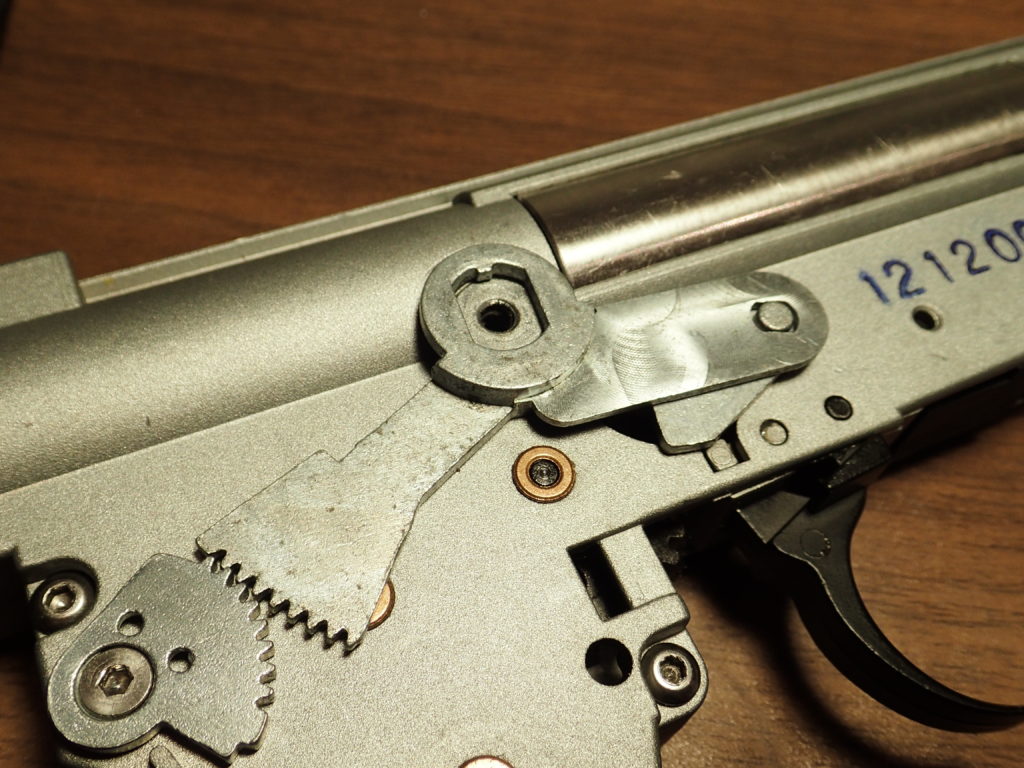

セレクタープレートとのかみ合わせ

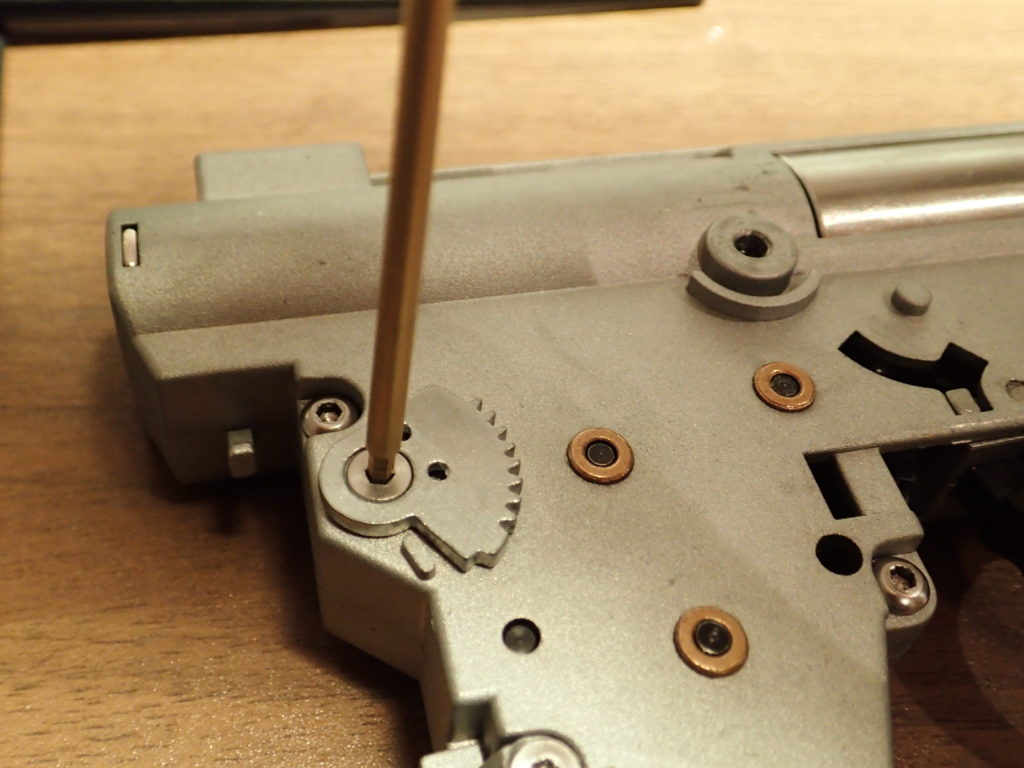

つぎに裏側の歯車を六角ネジで留めます。

六角ネジで留める

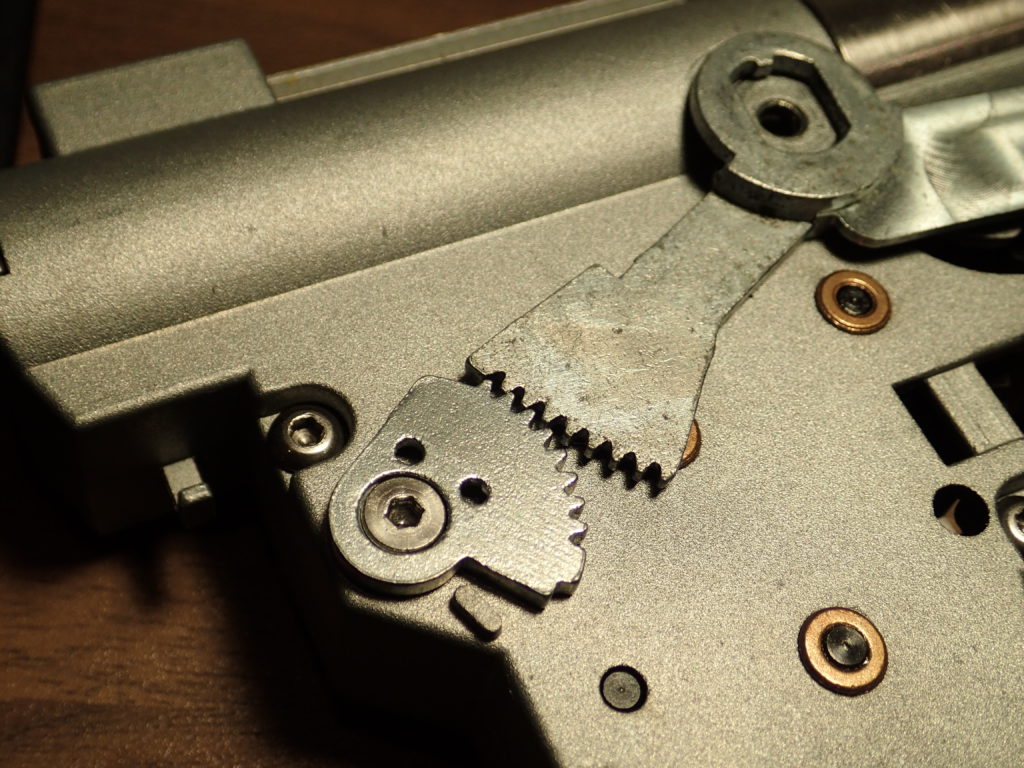

次にセレクターと連動するギアのついた部品を組み込んでいきます。 お互いのギアの端っこの歯を合わせてやると位置がわかりやすいです。

ギアのかみ合わせ
最後にトリガーの上あたりにはめる三角形パーツをセットします。

出来上がり
メカボは無理やり押し込んじゃダメ
ここからメカボをフレームに収めていきますが、キツく感じたら無理に押し込まないほうがいいです。 最悪配線が断線してしまう可能性があります。 特に配線が噛みやすいのは、下図の二か所。

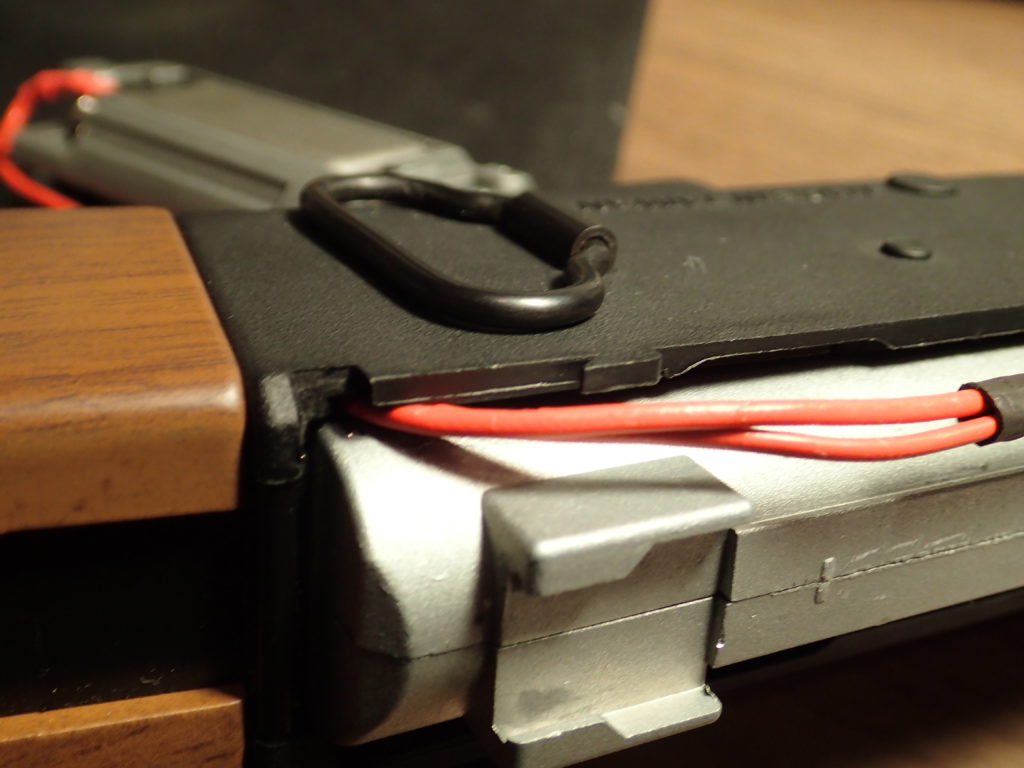

噛みやすいポイント① フレーム後部

噛みやすいポイント②メカボ前部

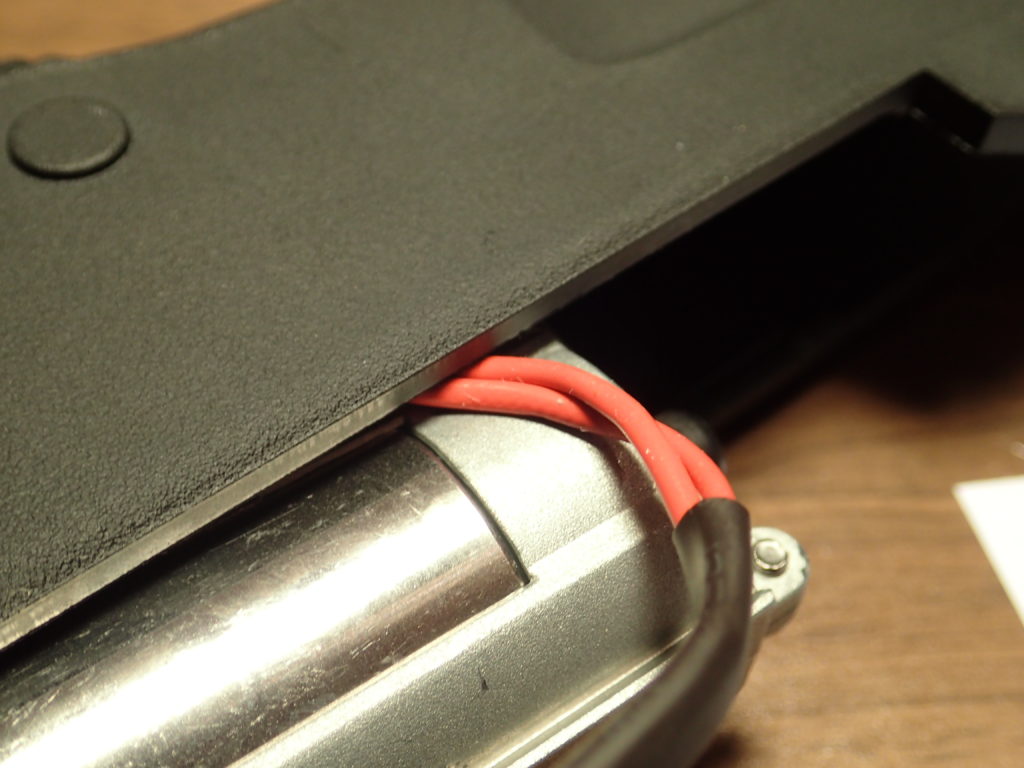

②については下図のようになっていたら噛んでしまっています。

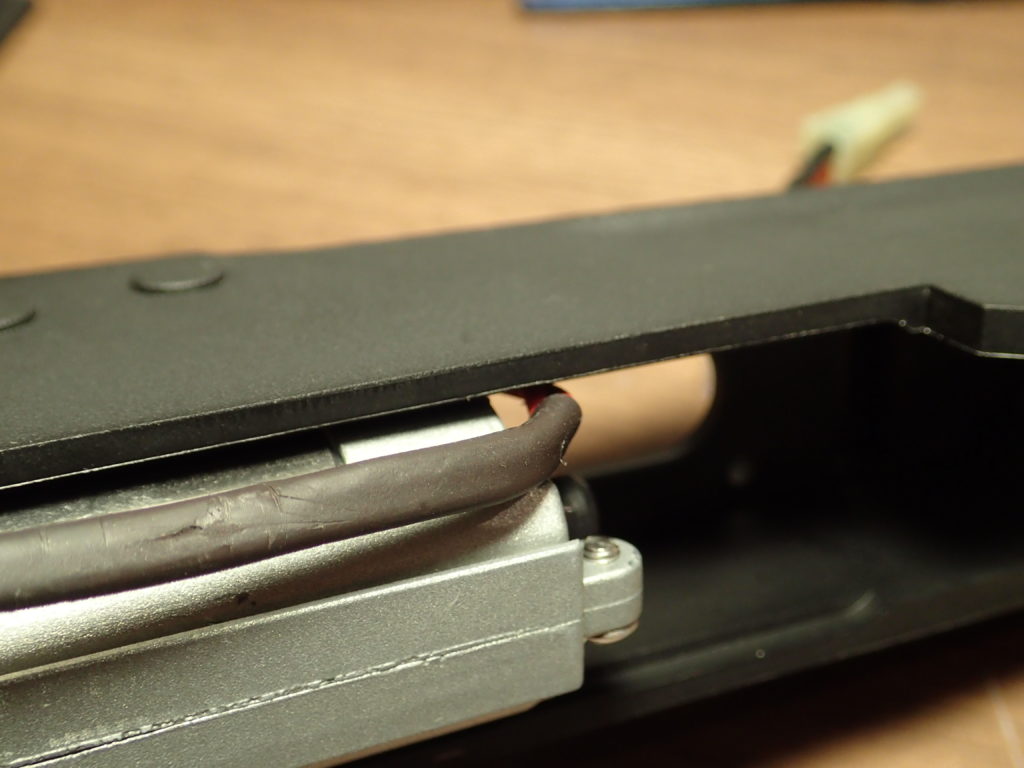

噛んじゃってるパターン
メカボがうまく収まらないときは大抵この二か所のどちらかが噛んでます(; ・`д・´) 問題がなければ力を入れなくてもメカボとフレームのセレクター穴がちゃんと重なります。

ちゃんとメカボがセットされているときの位置

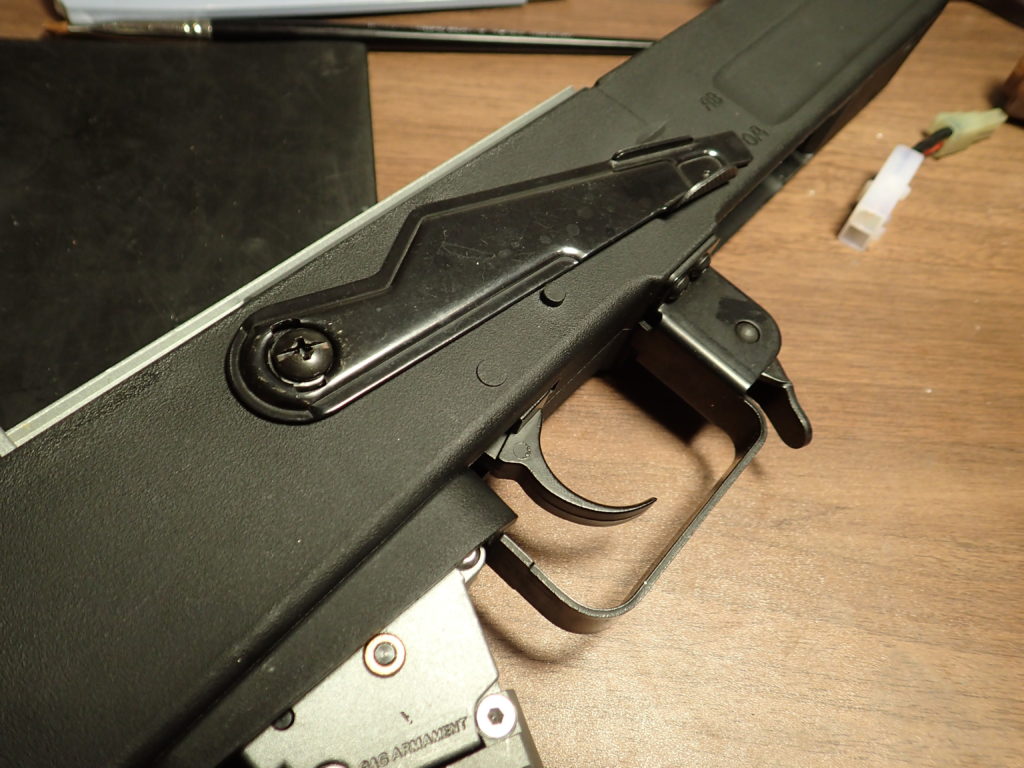

メカボがしっかりはまったらセレクターを取り付けます。 銀色のリングをネジに挟むのを忘れないでください。 ちなみに下の写真では忘れてます笑

銀色のリングをつけ忘れた状態
あとはグリップをとりつけまして・・・、

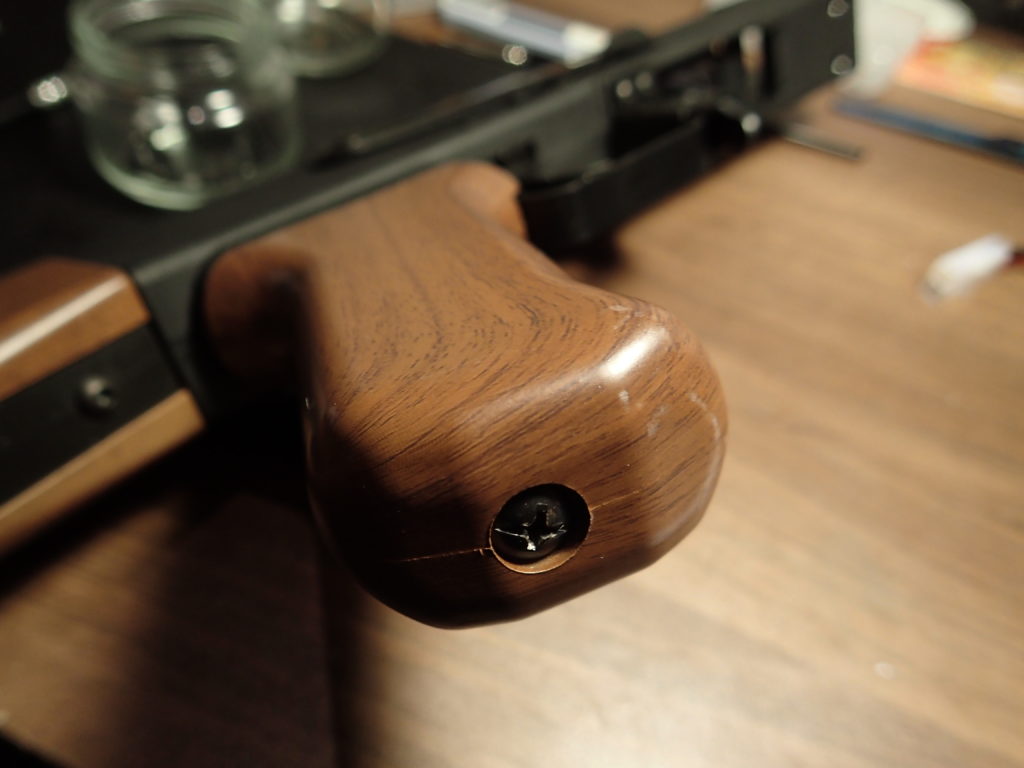

グリップ底部

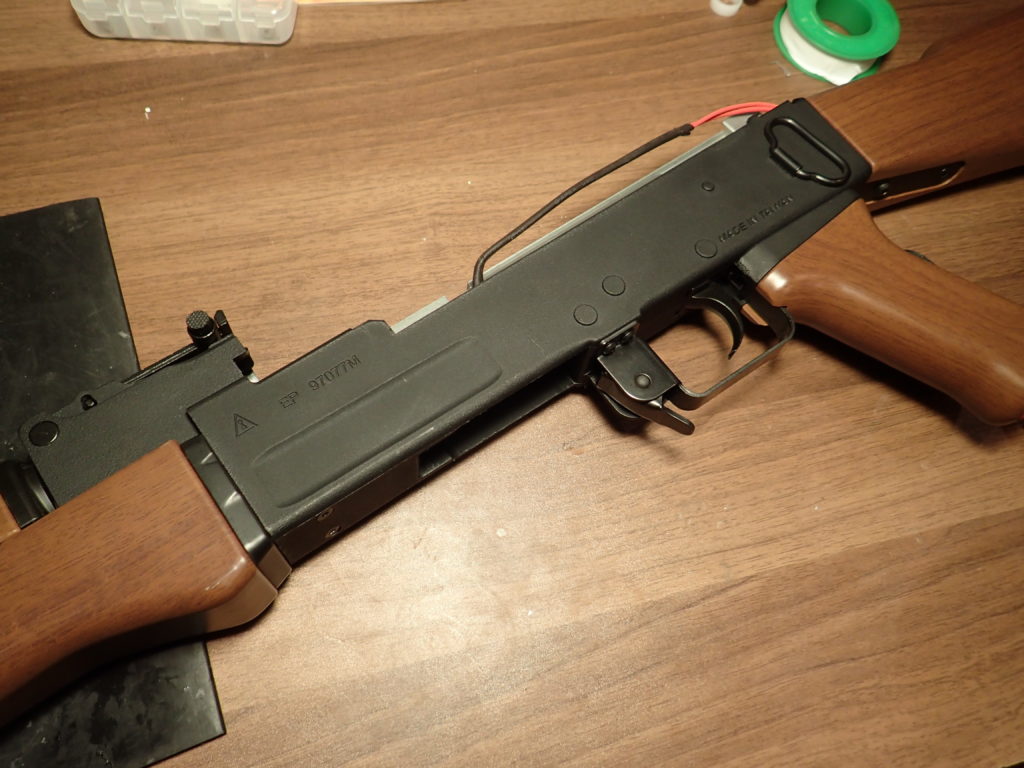

フロント部分を突っ込んでねじ留めしたら仮組は終了です。

仮組状態
↑この状態で撃てます。 初速とサイクルを測ったらまたばらすのでこんなもんでいいかな(゚∀゚)
気になる初速とサイクルは・・・

ドンッ

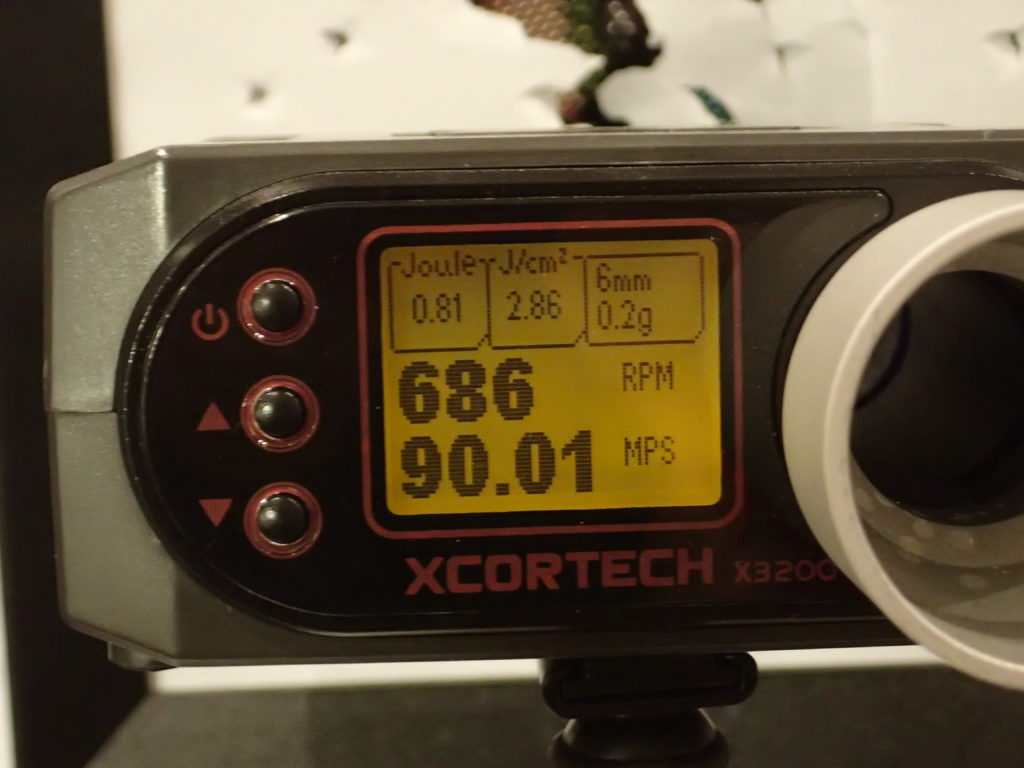

初速が90m/s、サイクルが686発/分(11.4発/秒)です!!
このAKを受け取った時の数値が83.6m/s、サイクルが728/分(12.1発/秒)だったので初速はだいぶ上がりました!! しかし、なんでサイクルが若干落ちたんだろう・・・。 おそらくグリスが馴染んでくればもう少し上がると思います!! あとは配線も交換する予定なのでそこでまたサイクルアップが見込めます(゚∀゚)
それでは!!
