【分解】Classic Army製 HK53A2(CA53A2) ~内部編~

こんにちは、おのまとぺ(゜∀。)です!!

今回はClassic Army製HK53A2のメカボを分解します~

↓メカボの取り出しまではこちら

【分解】Classic Army製 HK53A2(CA53A2) ~外装編~

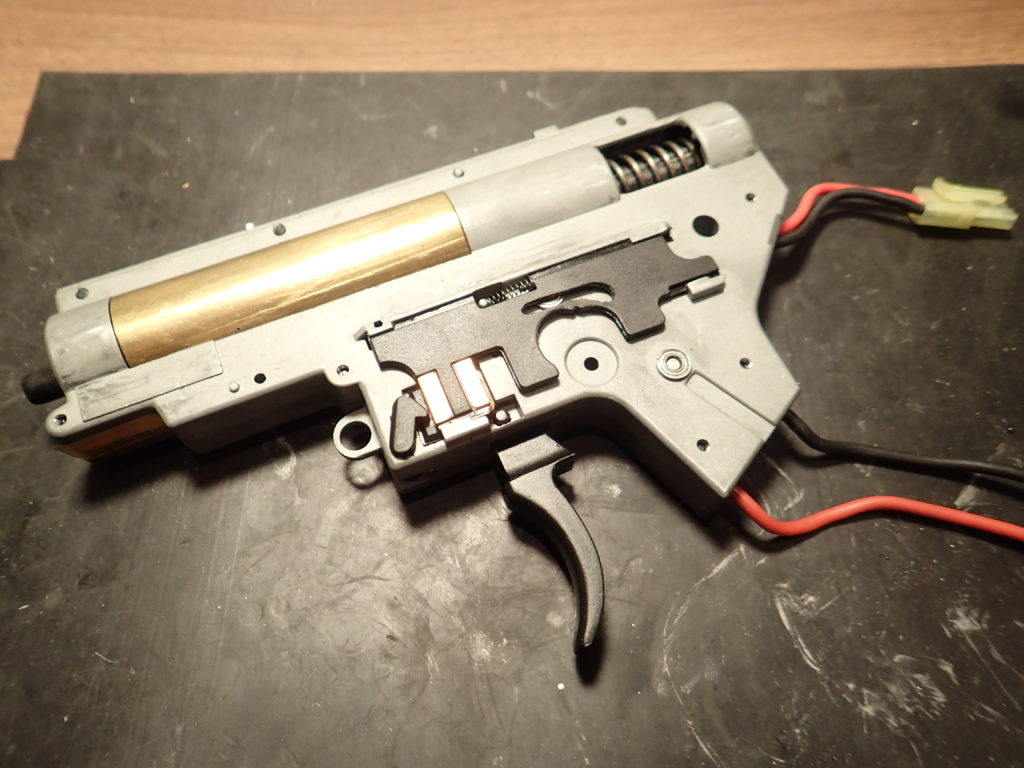

CA製ver.2メカボ

それでは早速メカボを開けてまいりますよ。

メカボを開ける

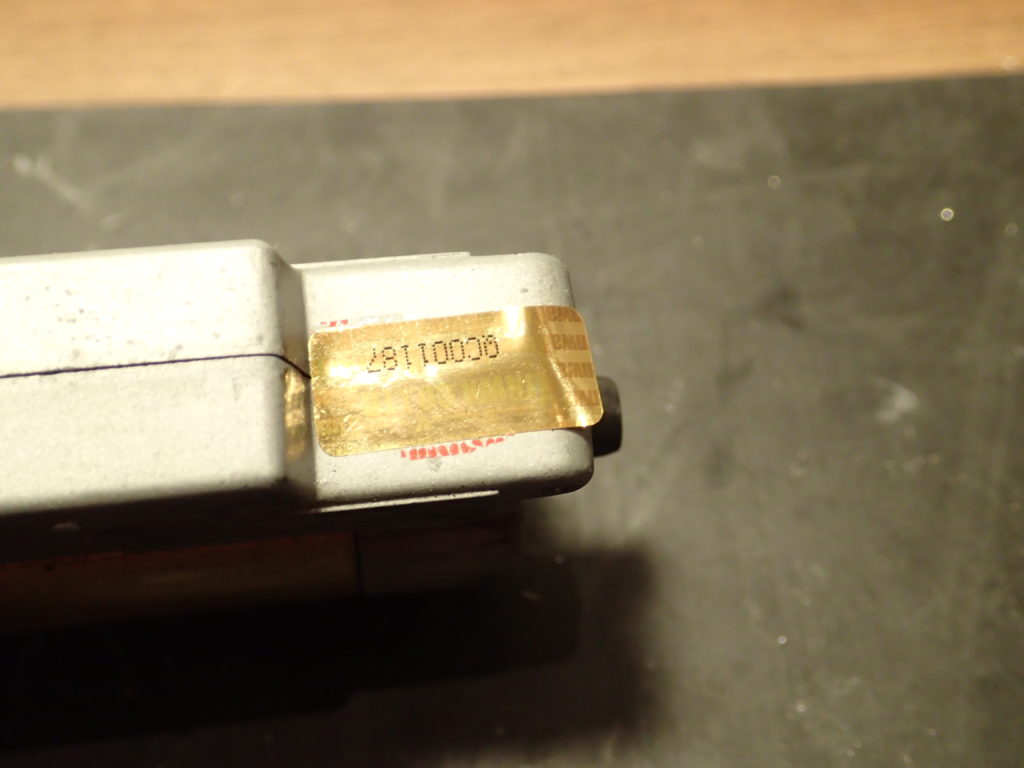

封印(はがれかけ)

一応、メカボには封印のシールが貼ってあります。 でも、はがれかけ。 というか一回はがしてますね、これ。

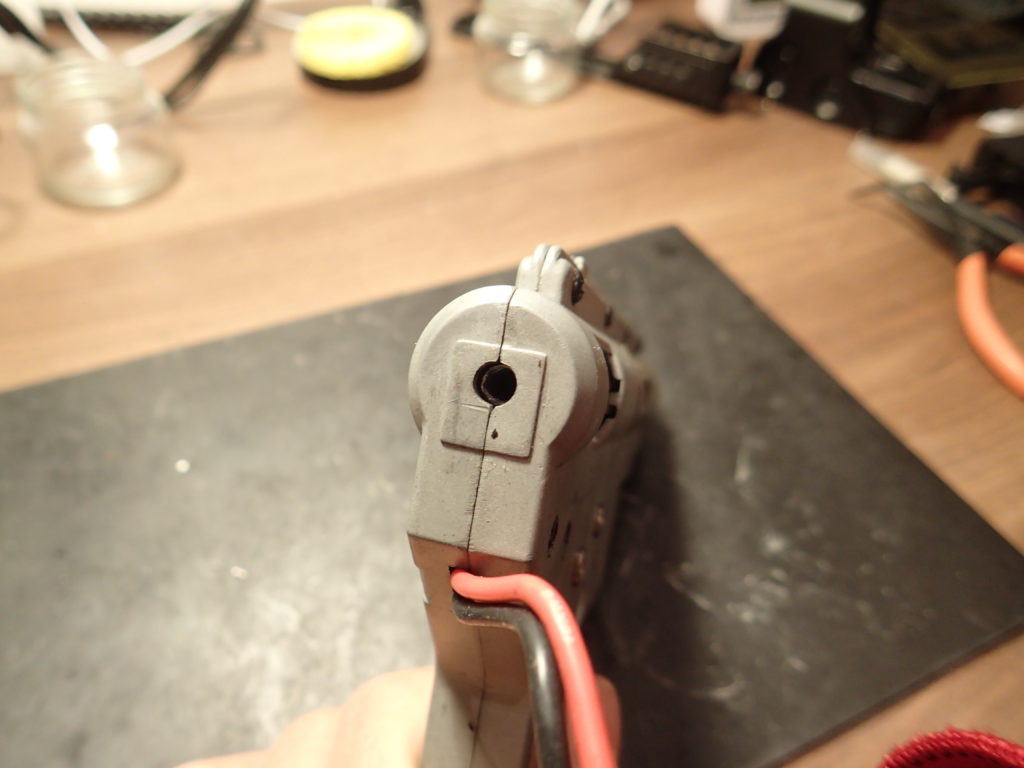

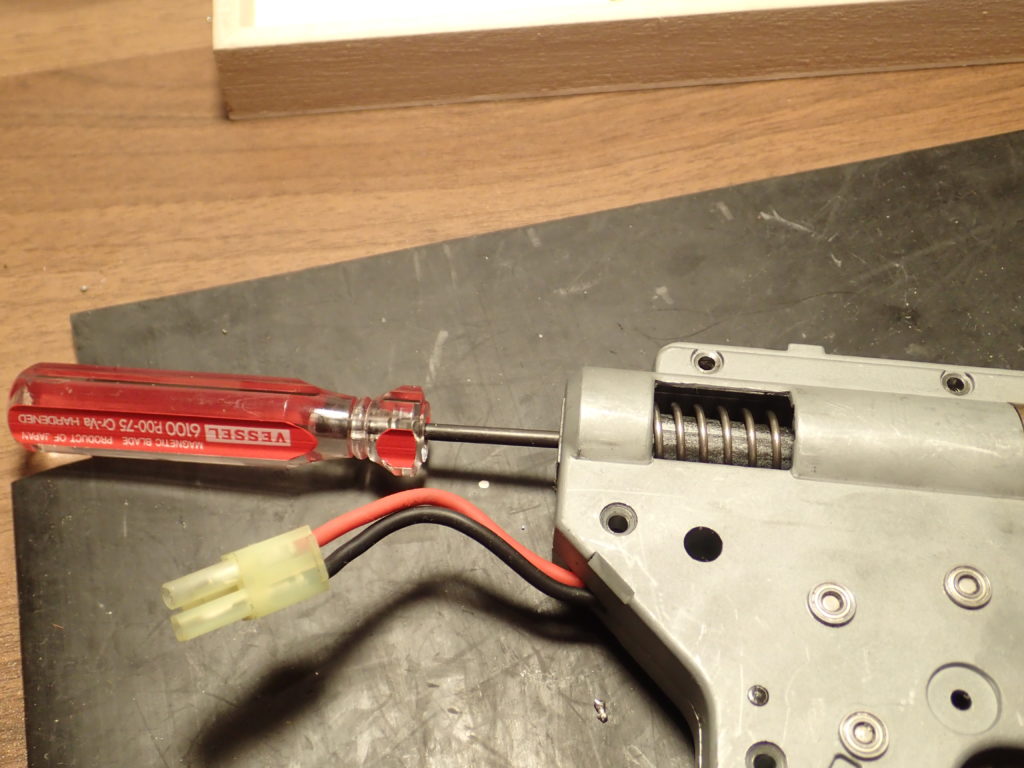

メカボ後端の穴

とりあえずメカボのネジを全部外したら、ピストンの後ろにある穴にドライバーを突っ込みながらメカボを開けます。 メインスプリングでバビョーンとなるのを防ぐためですね。

メカボ開け中・・・

この瞬間が結構嫌いです(´・ω・`)

色々取り外し

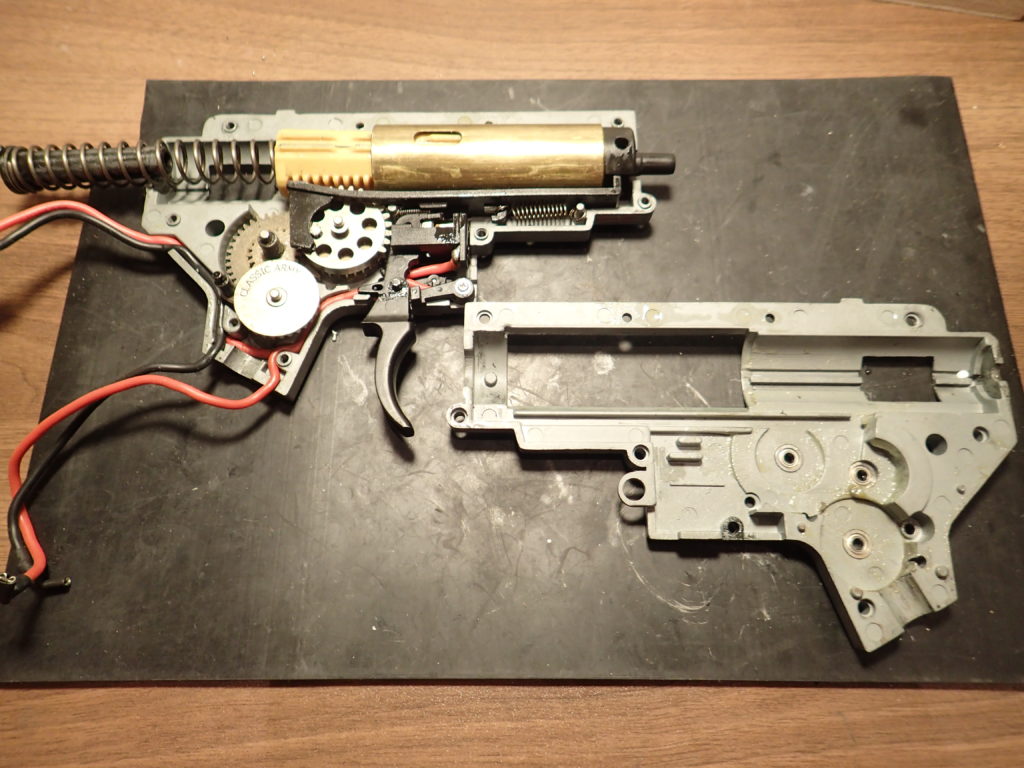

メカボの開き

はい、開きました。 グリスの匂いキッツー。 色がついてないだけで、しつこい中華グリスであることに変わりはなさそうです汗

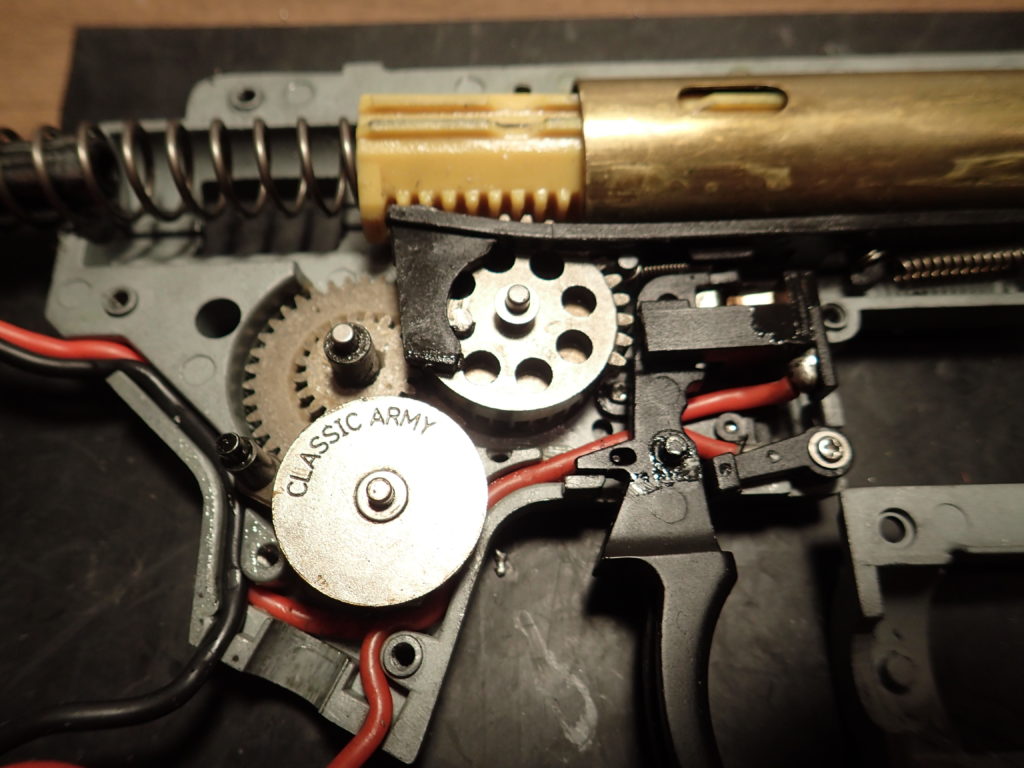

メカボ内部

ギア、シリンダー、ピストン、スプリング、タペット、スプリングガイド、などなどそのまま外せるパーツは取っちゃいましょ。

色々取っ払った後

取れるものを取っ払いました。 トリガーも外しちゃってよかったですね。

スイッチ回りの分解

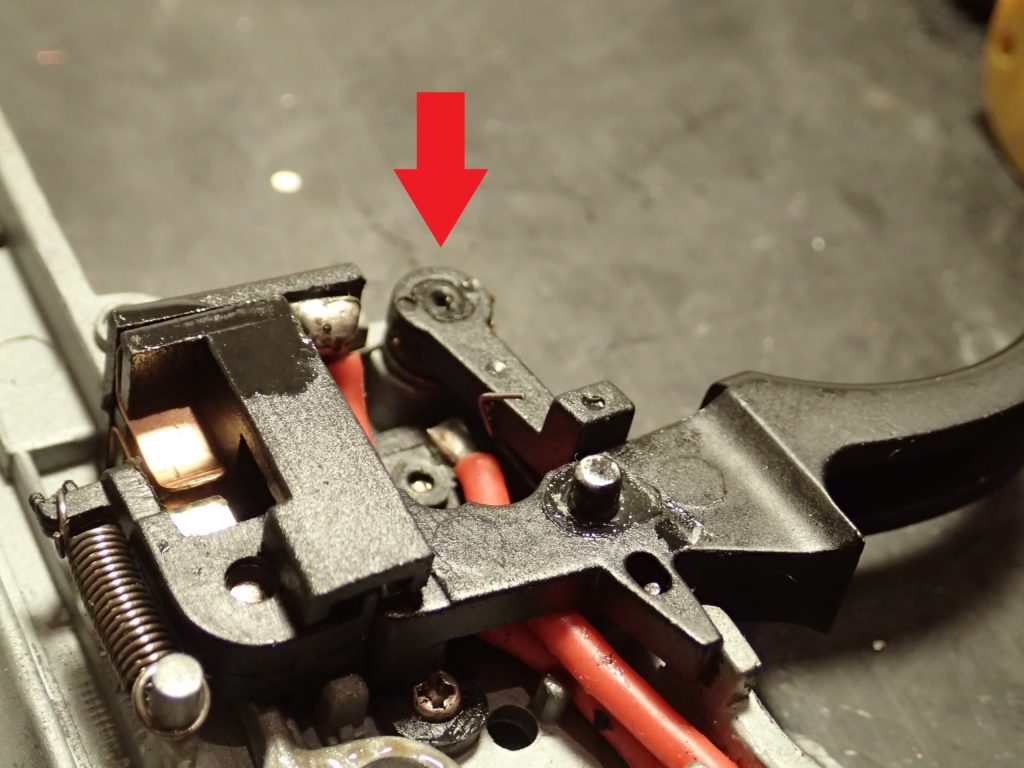

赤い矢印のところにあった+ネジを外します。 ネジで止まっていたセーフティーレバーも取り外します。

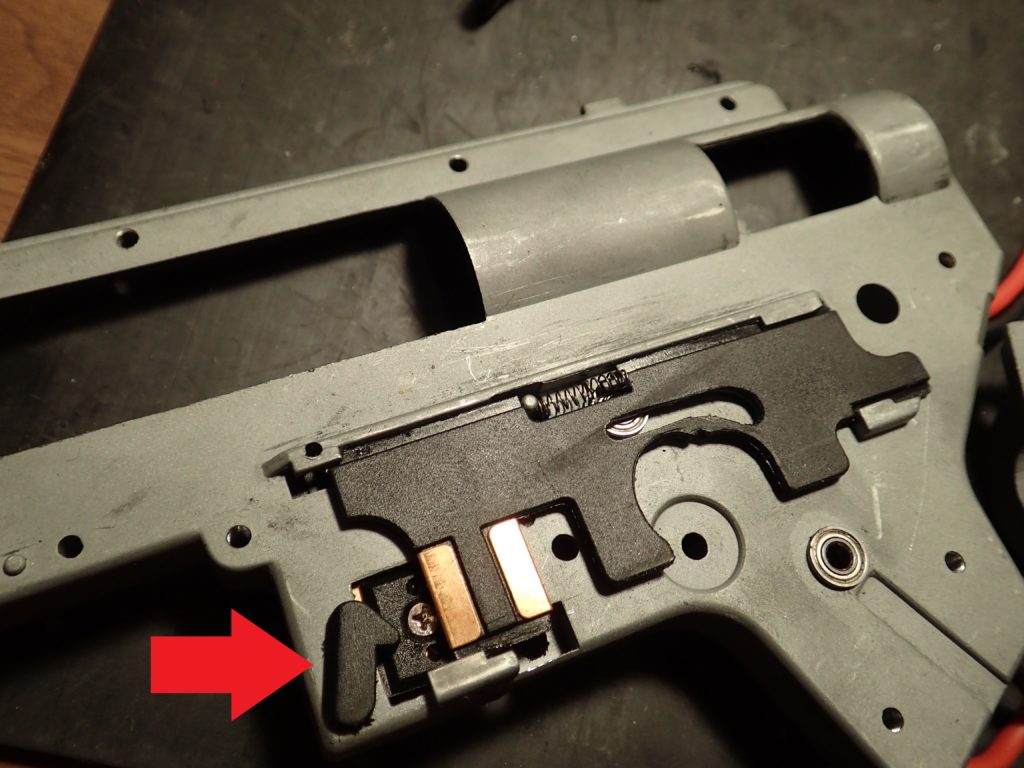

セーフティーレバーの取り外し

セーフティーレバーを外すと、反対側でつながっていた赤い矢印のパーツが引き抜けるようになります。

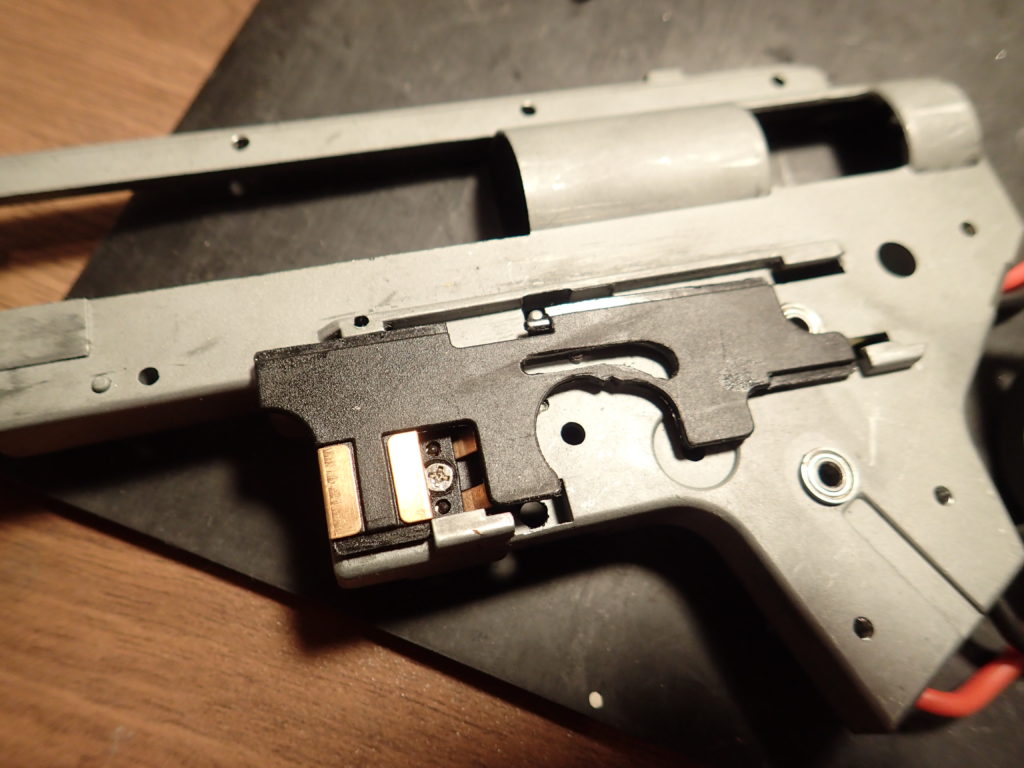

セレクタープレートの取り外し

先ほどのパーツを引き抜くと、セレクタープレートを前方にスライドさせて取り外せます。

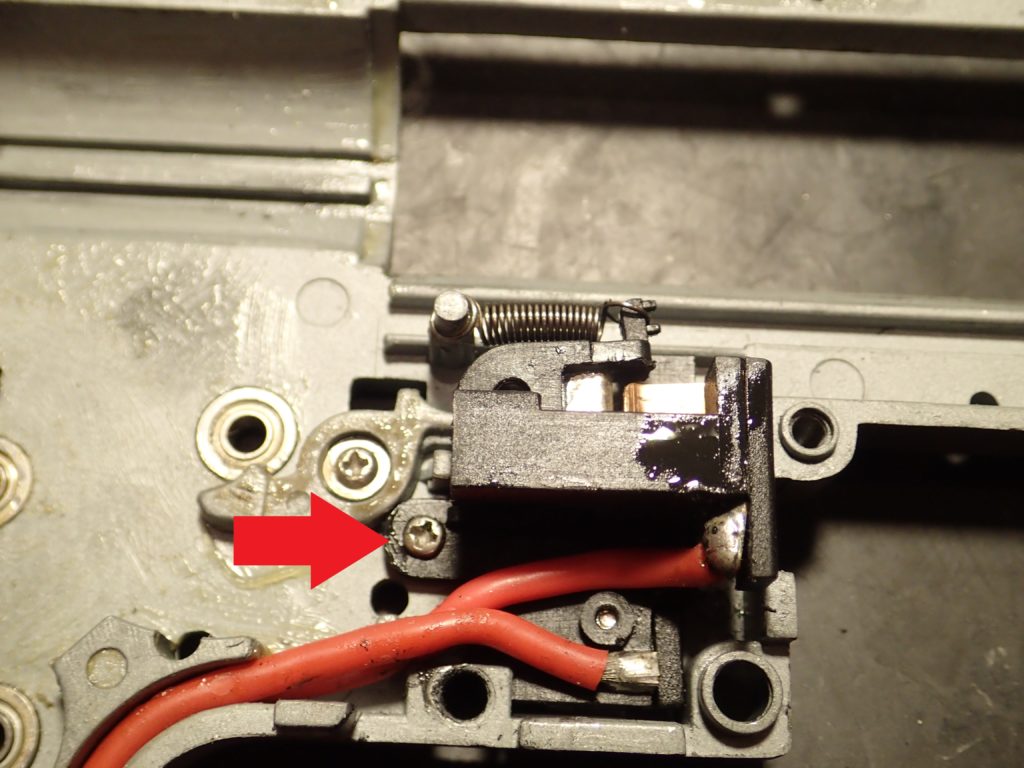

スイッチの取り外し

続いてスイッチの取り外しです。 赤い矢印のネジを外します。 これでスイッチを引っこ抜けます。

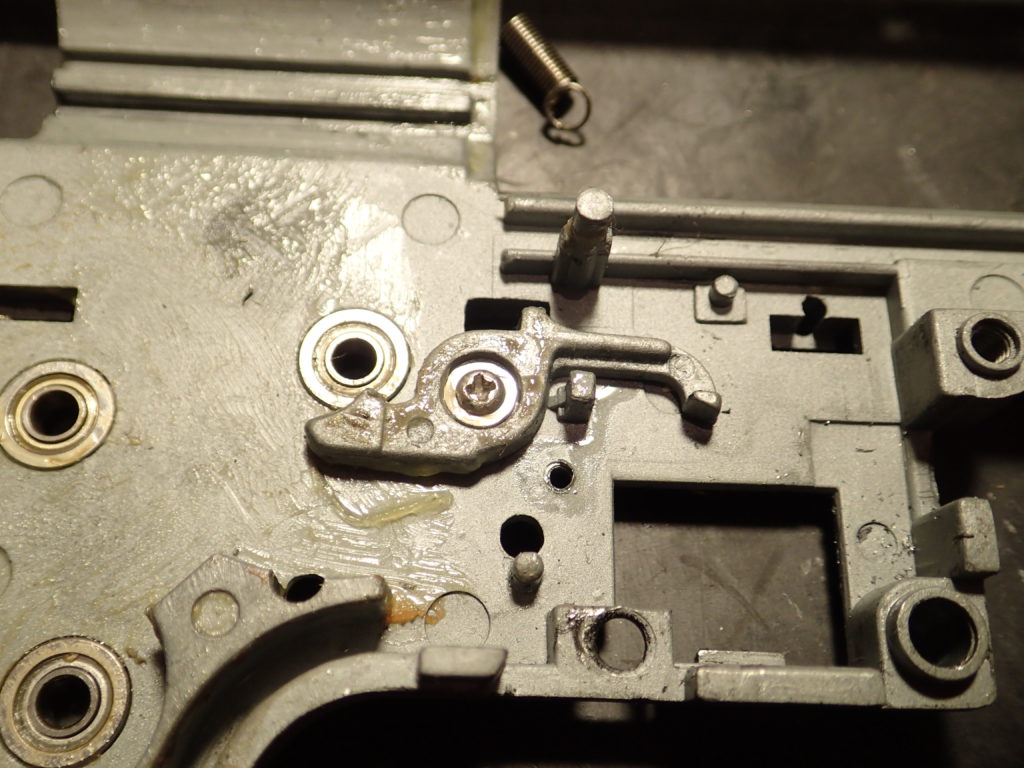

カットオフレバーの取り外し

中央のプラスネジを外してカットオフレバーを取り外します。 これでメカボの分解は終わりです、多分。

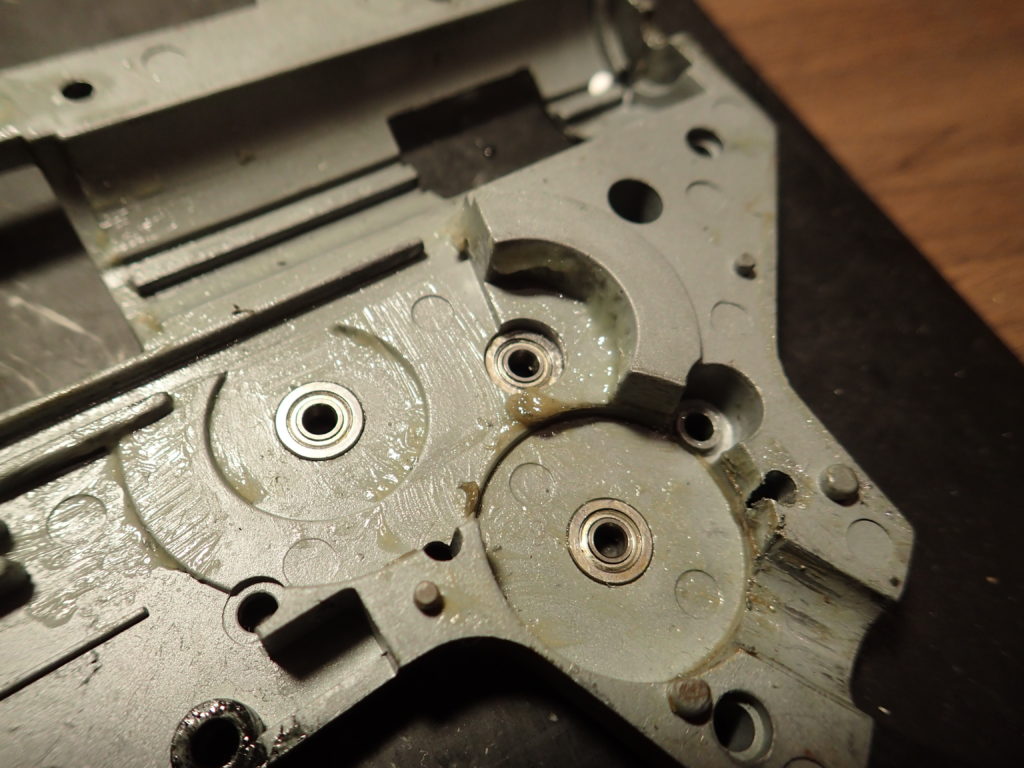

全体的にグリスべっちょべちょ

大量のグリス

あの健康に悪そうな臭いのグリスがこれでもかっというほど塗りつけられています。 こんなにいらんちゅうに。

ピストンにも謎の透明グリスが・・・

ピストンもぐっちゃぐちゃです。 ばっちい。

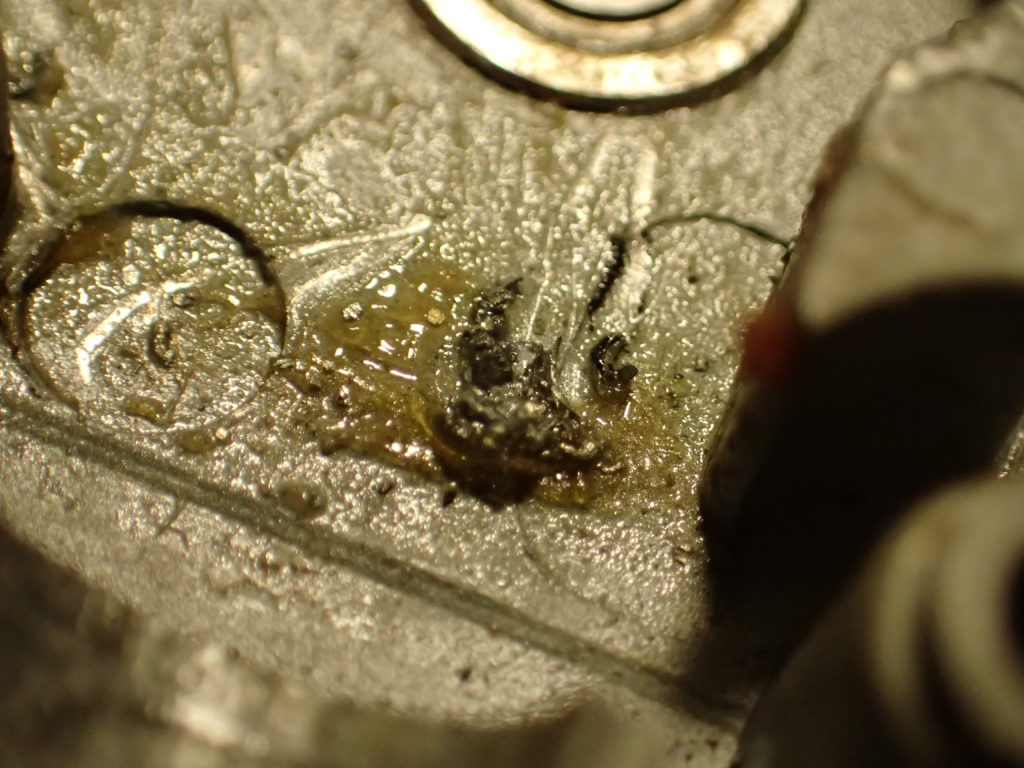

ゴミ・・・?

金属の削りカスとぎっとぎとグリスがミラクルフュージョンした物質がコチラ。

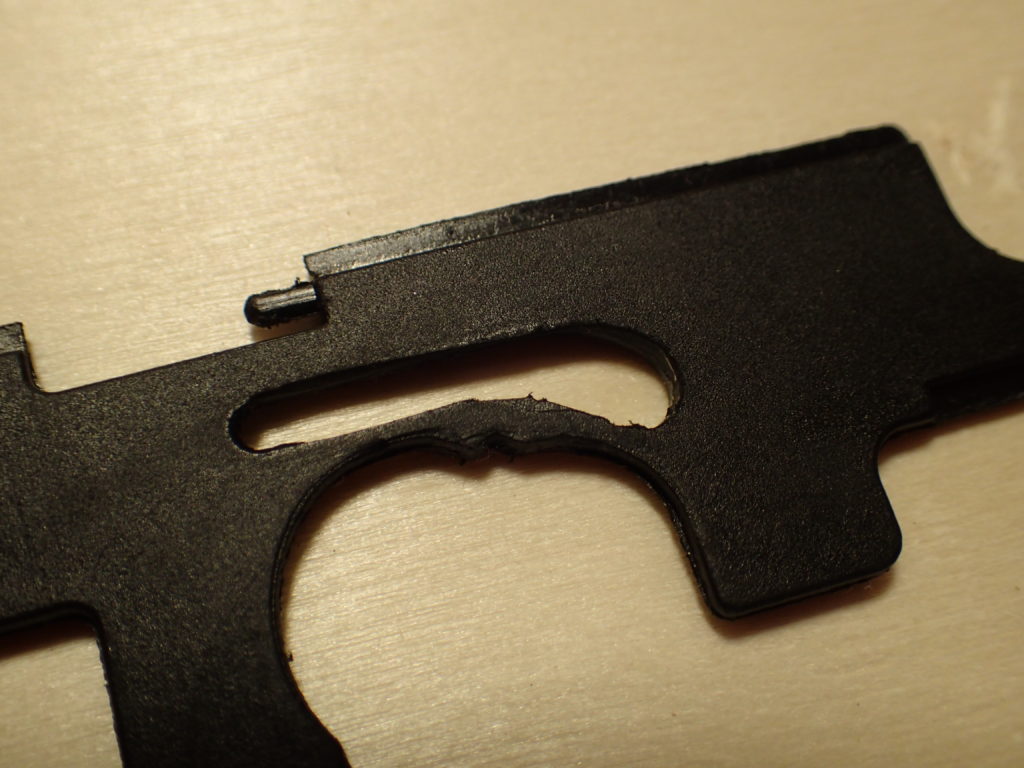

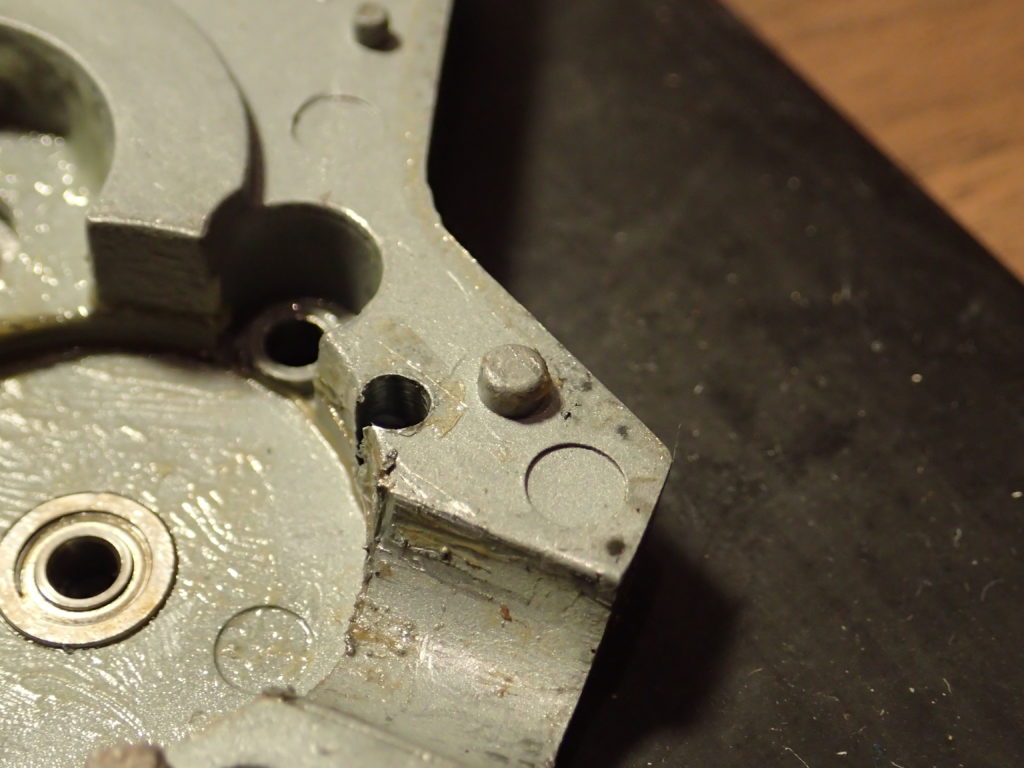

パーツの加工精度も低い

冗談でしょう?

小学生が工作で切り出したかの様な仕上げ。

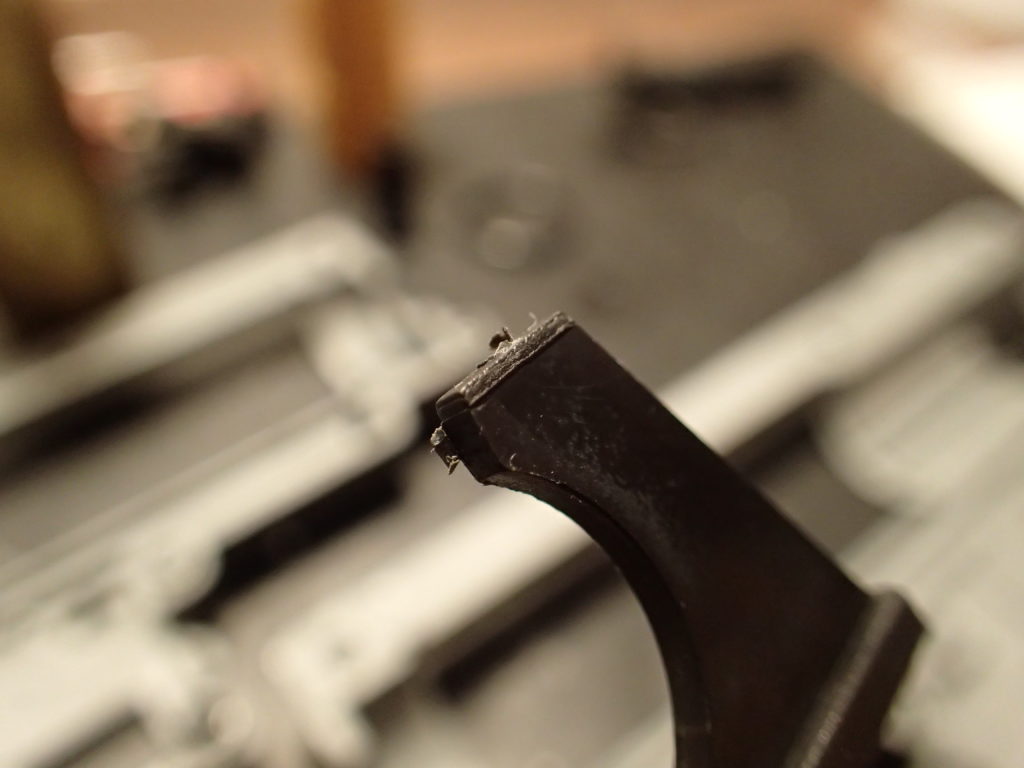

タペットもヒドイ

こりゃひでぇや。 やっぱり中華はこうでなくちゃ!!(白目)

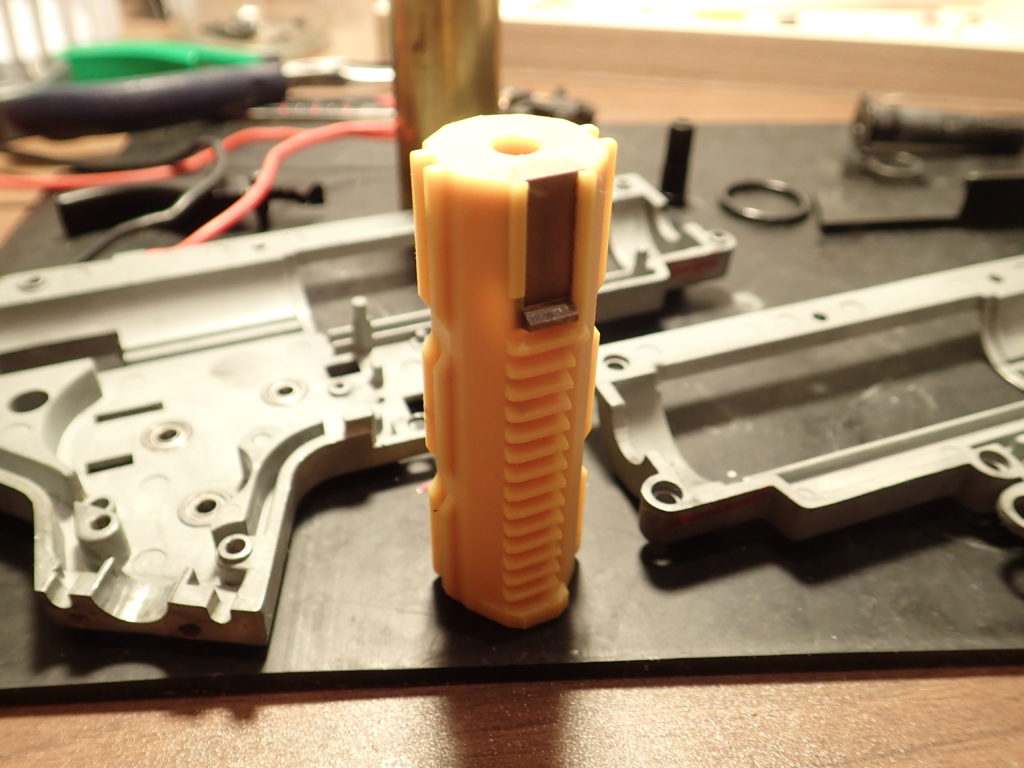

ピストン

ピストンはマトモでした。 摩擦を抑えるためのレールの加工もされています。

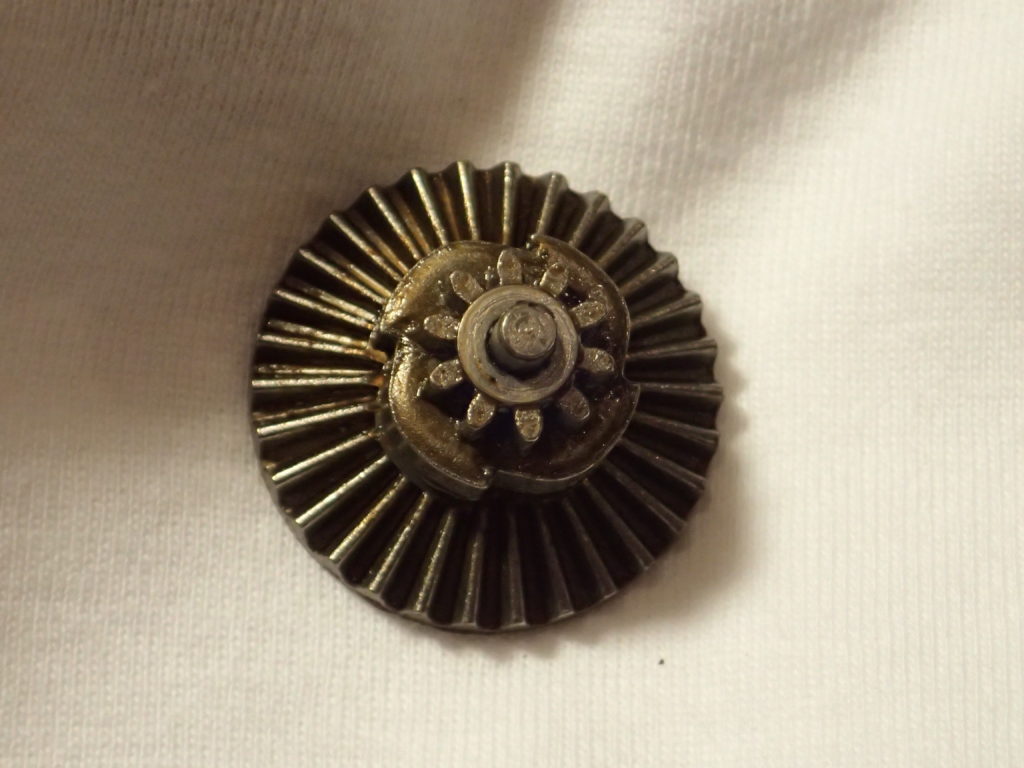

ラッチは4枚

ベベルのラッチは4枚タイプ。

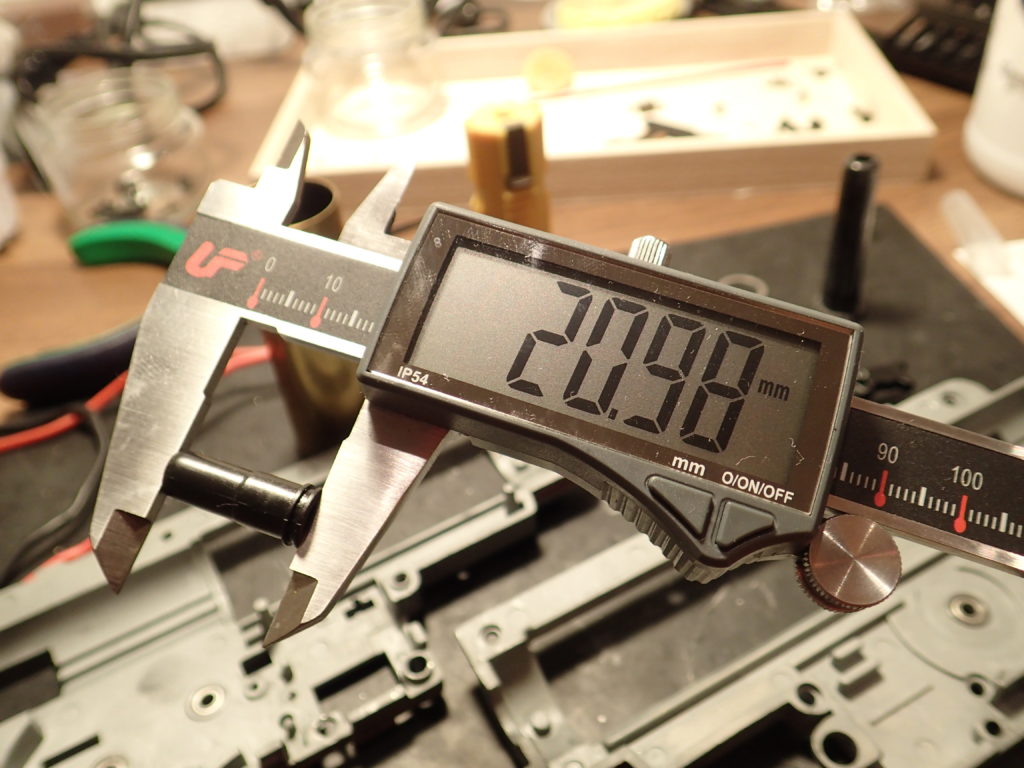

ノズル

ノズル長は約21mm。

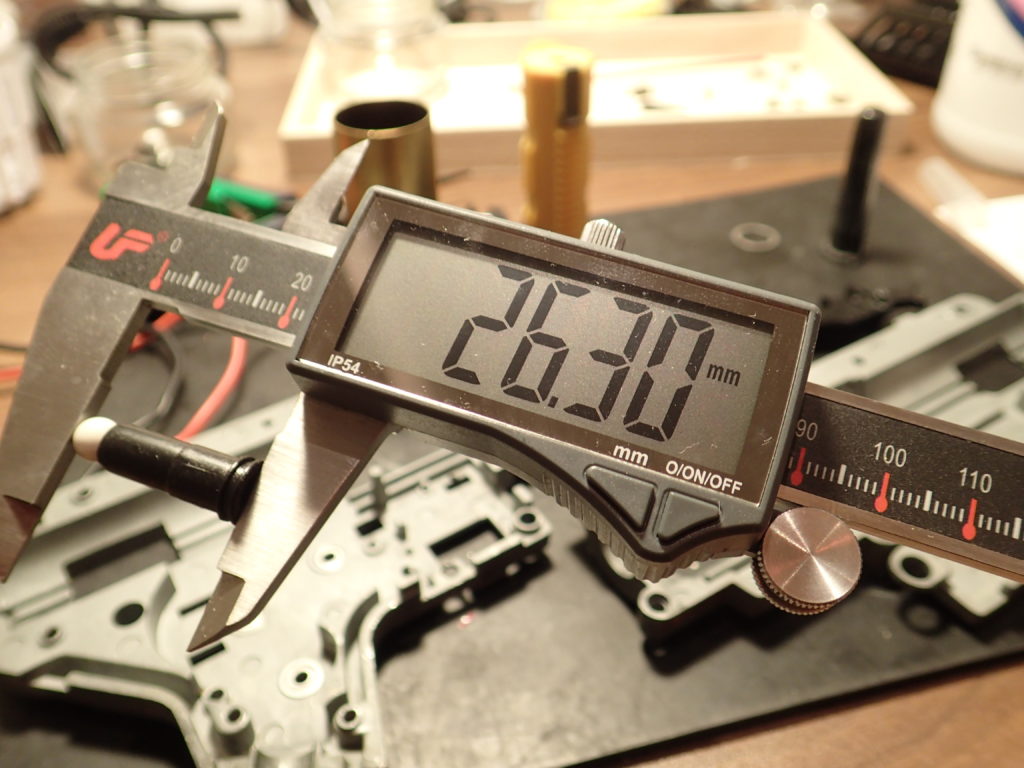

BBを乗せたノズル

BB弾を載せた状態で26.30mmです。

コード抑え突起

地味の良いのはこのコード抑え突起ですね。 これでメカボ内で配線が浮き上がってくるのを防ぎます。

清掃後のメカボ

メカボですが、清掃してみたら結構よさそうでした。 ただ表面がザラザラしているので、レール部分などはやすり掛けをしてから組もうと思います( ゚д゚ )

それでは!!
