電動ガン

【分解】G&G RK47 外装編

こんにちは、おのまとぺ(゜∀。)です!!
前回預かったG&G製RK47を分解していきます!!

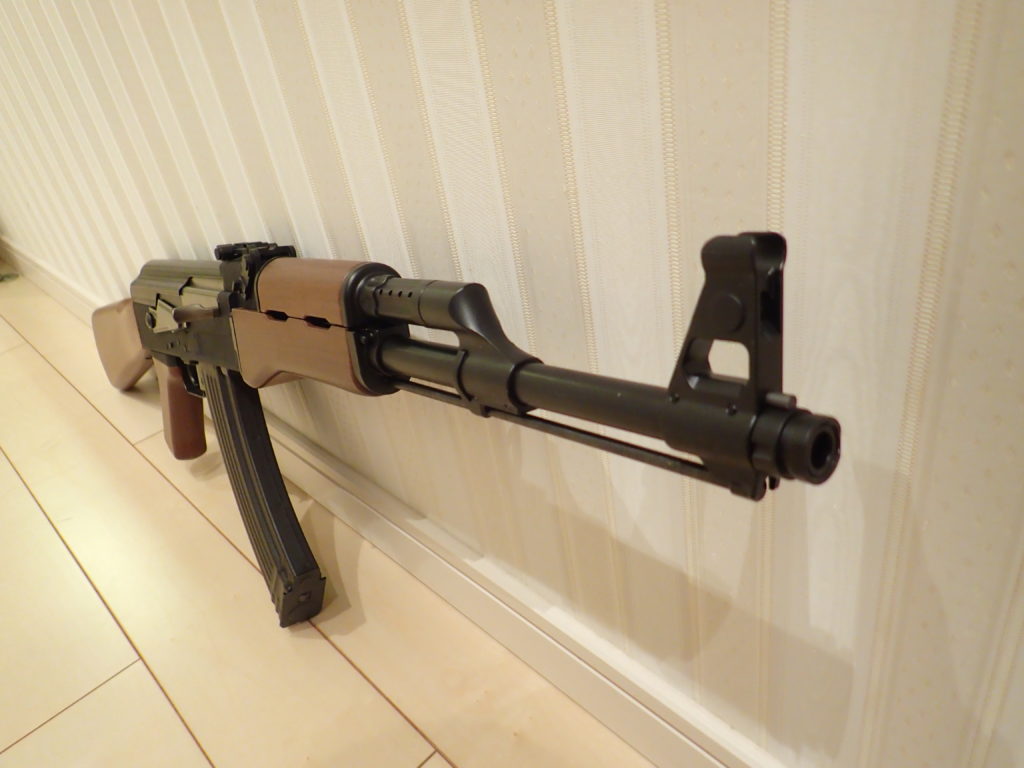

G&G製RK47

フロント部分の分解

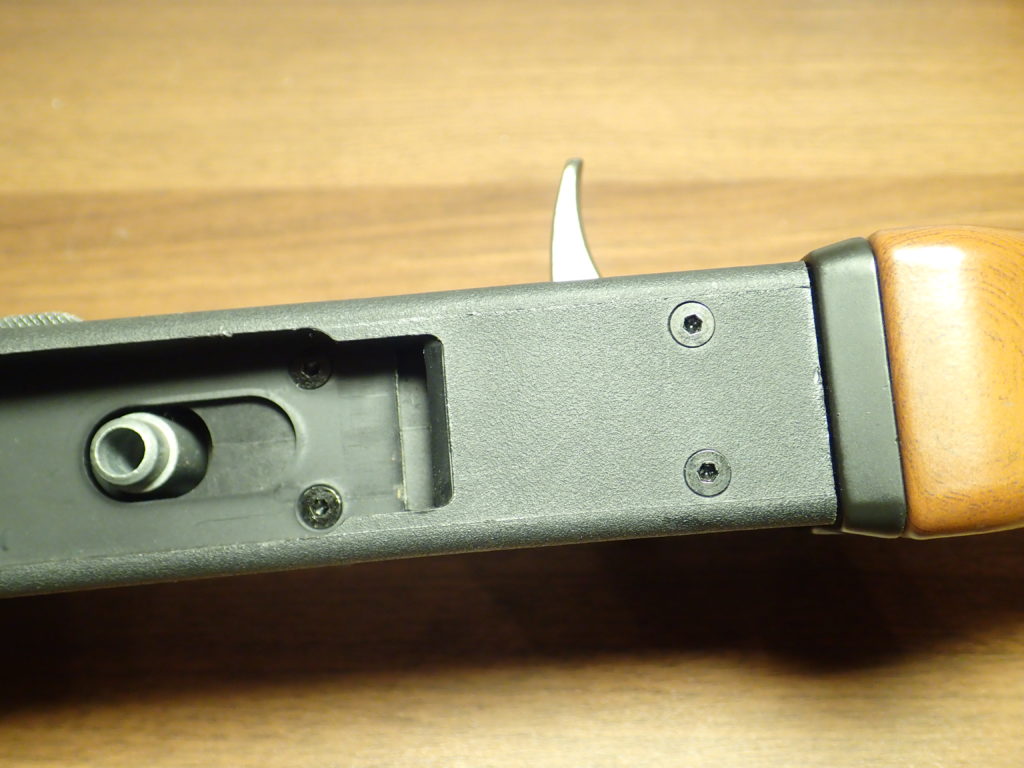

フレーム裏面

まずフレーム裏面の六角ネジを4つ外します。

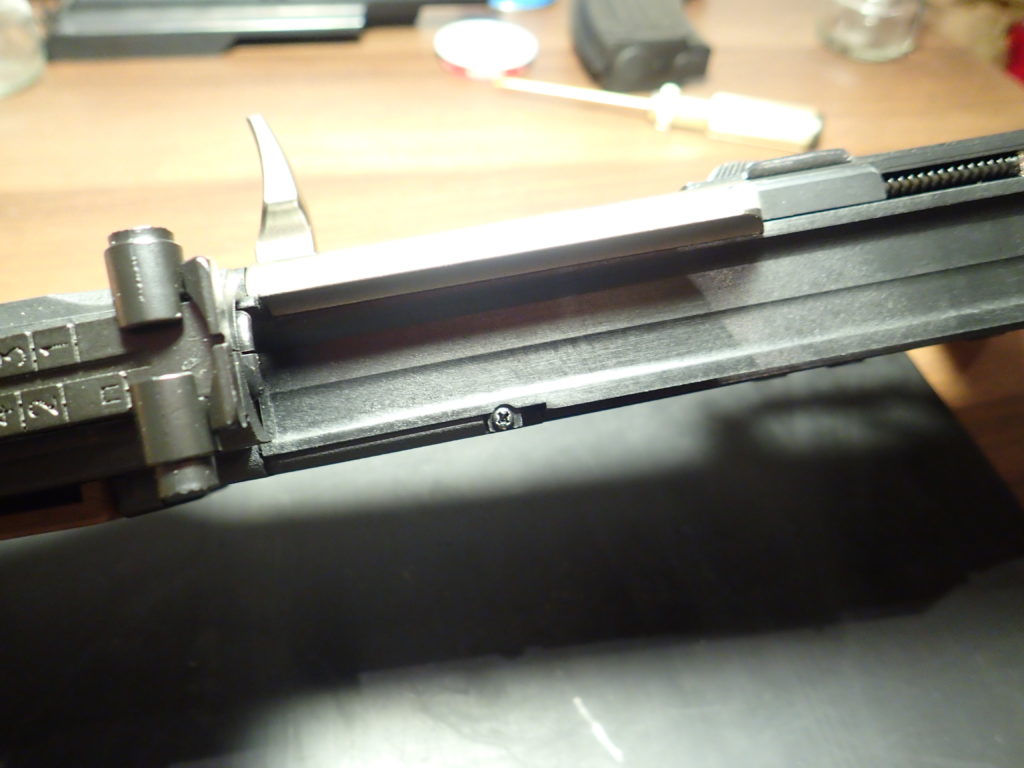

トップカバーを外したところ

トップカバーを外したところにある、上の写真の小さいプラスネジを外します。

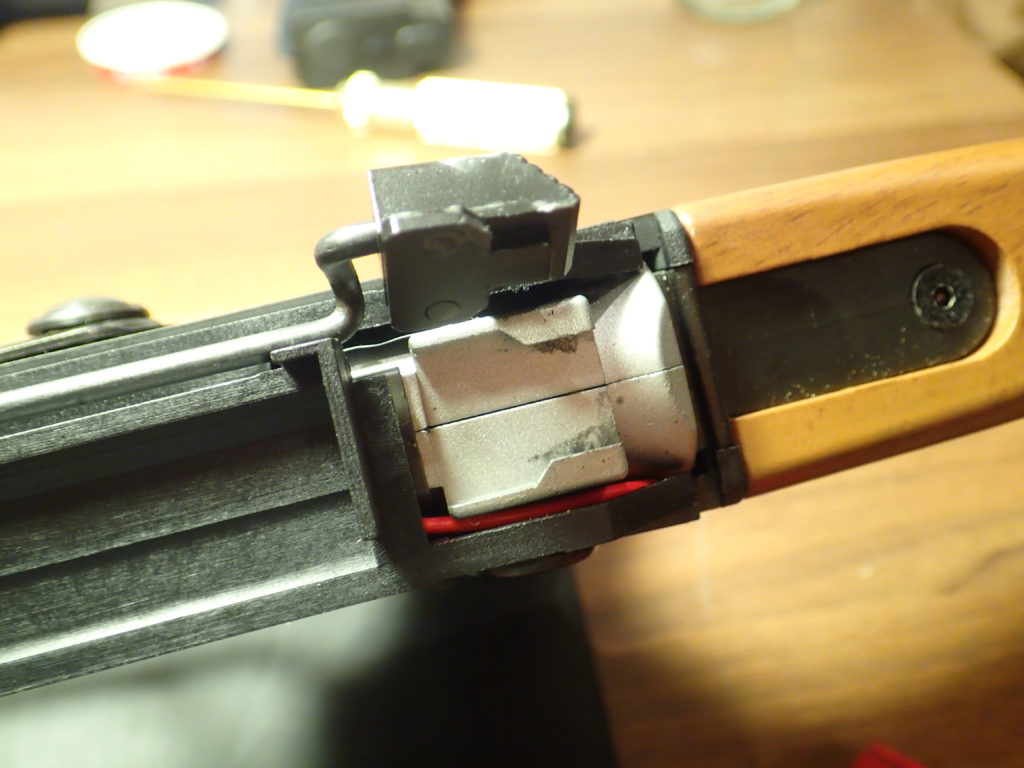

フレーム後方

トップカバーを固定するボタンも上の写真の様に外します。

フレーム上部に乗っかっているプラパーツを後方にずらしながら引き抜きます。

すると、この様な感じでメカボックスが露出します。

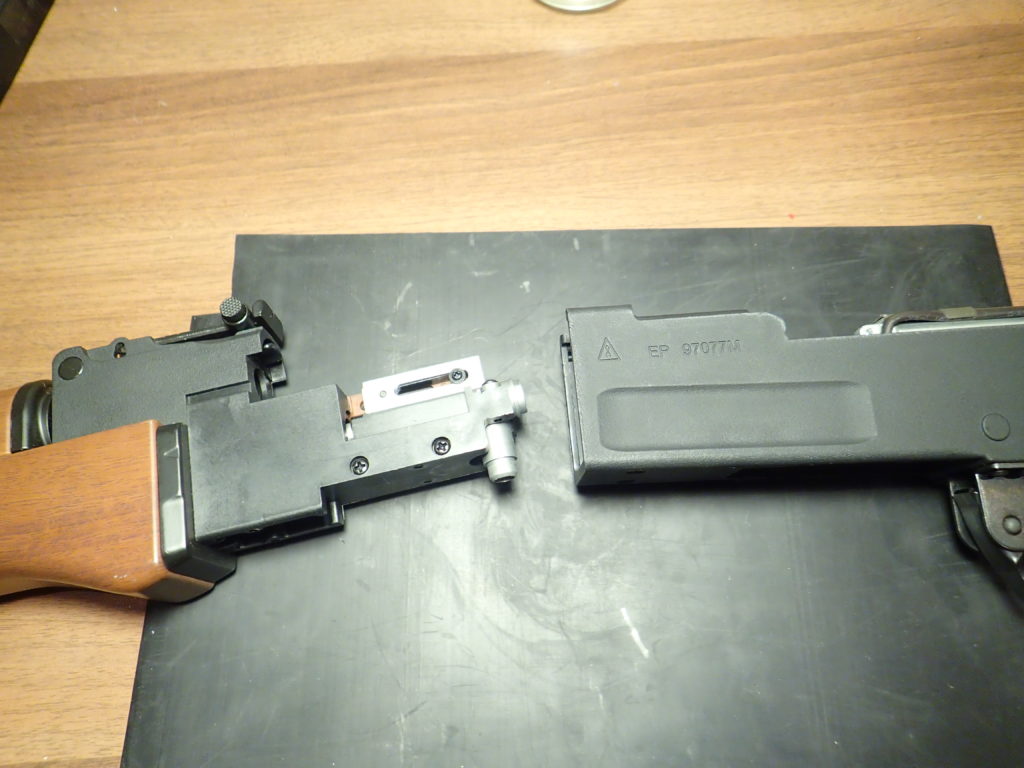

フロントセクションとフレームの分離

ハンドガードあたりをもって前方に引っ張ると上の写真の様にフロントセクションが引っこ抜けます。

インナーバレル取り出し

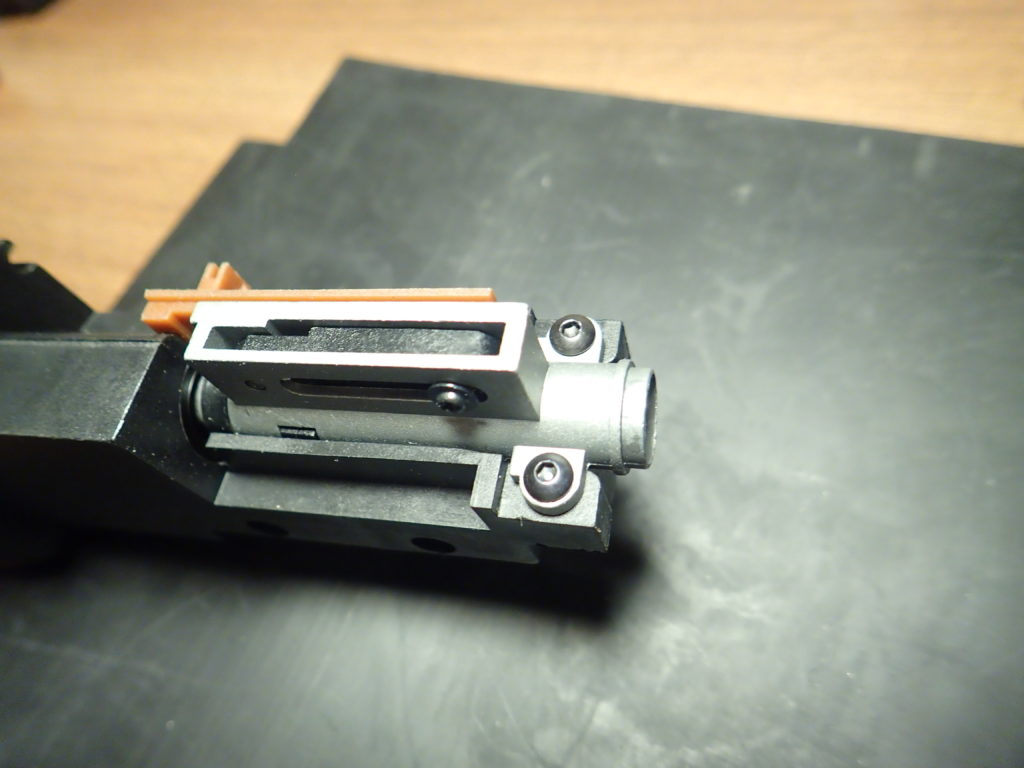

チャンバー

チャンバーを固定している六角ネジを二つ外し、チャンバーとインナーバレルを引き抜きます。

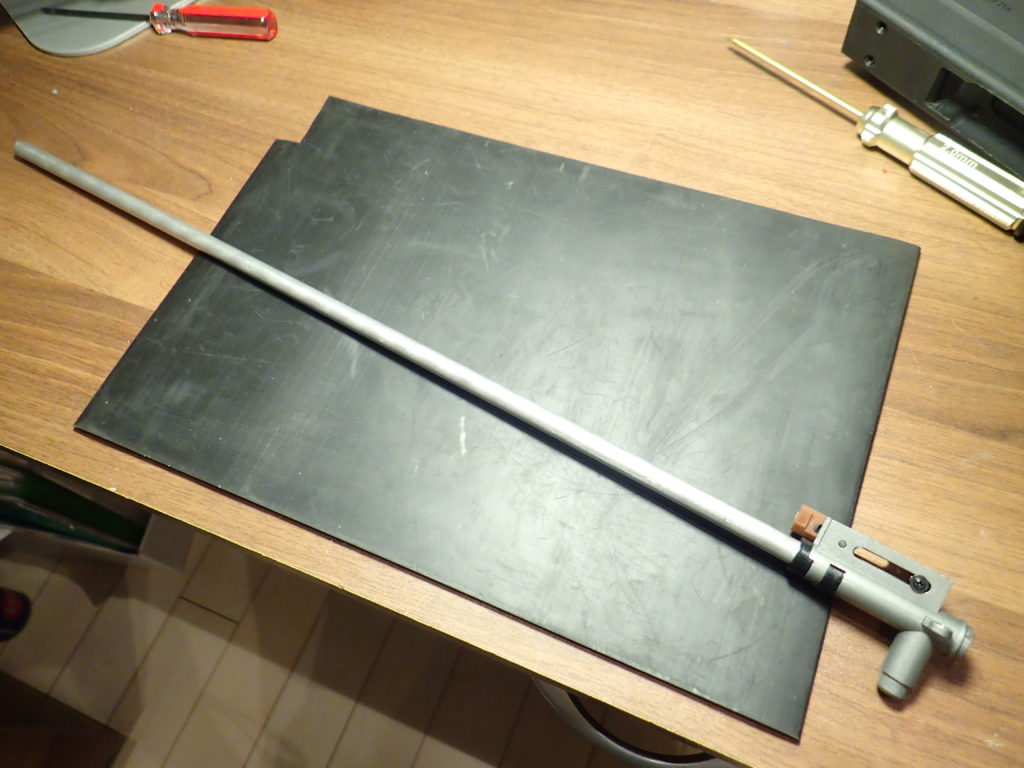

インナーバレルとチャンバー

インナーバレルはアルミ製です。 チャンバーはメタルチャンバーで精度がよさそうです(゚∀゚)

メカボの取り出し

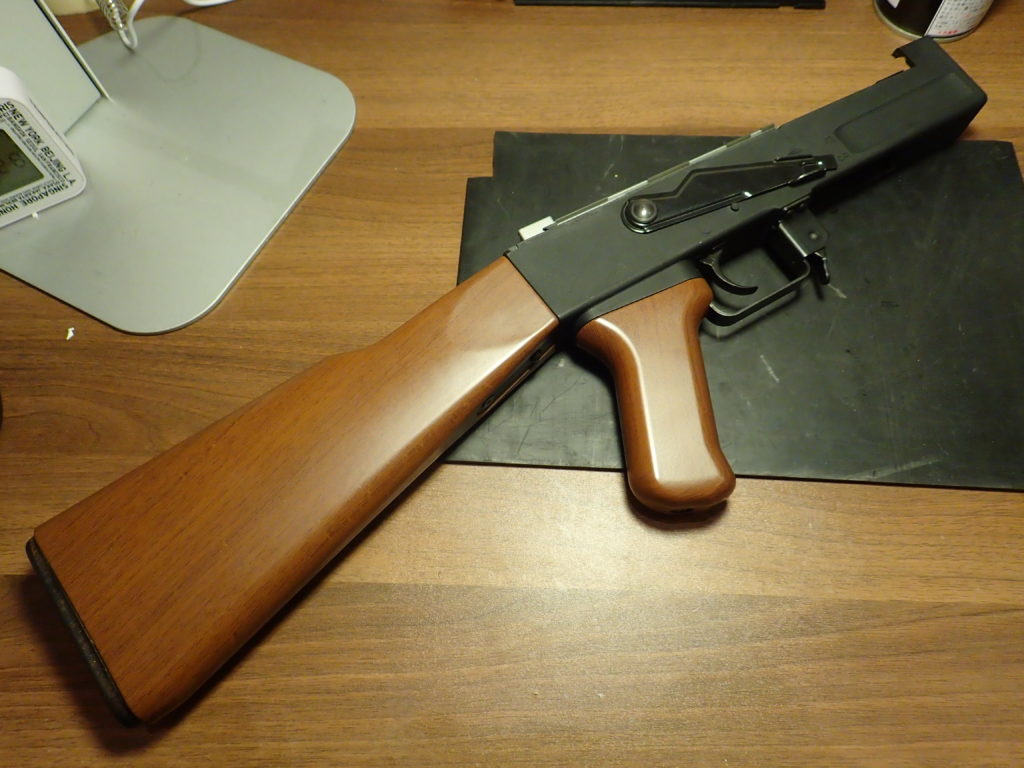

フレームとストック

次はリア部分の分解をして、メカボを取り出します。

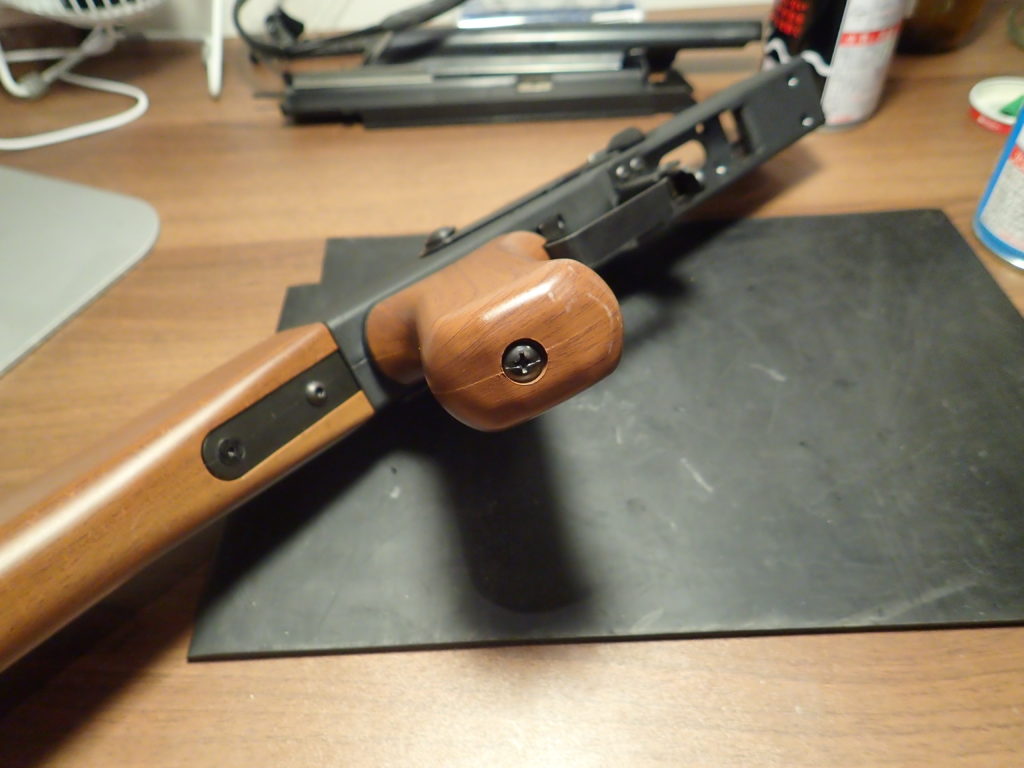

グリップ

グリップの底にあるプラスネジを外し、グリップを引き抜きます。

次にセレクターの真ん中にあるドーム状のパーツをマイナスドライバーなどでこじって外します。

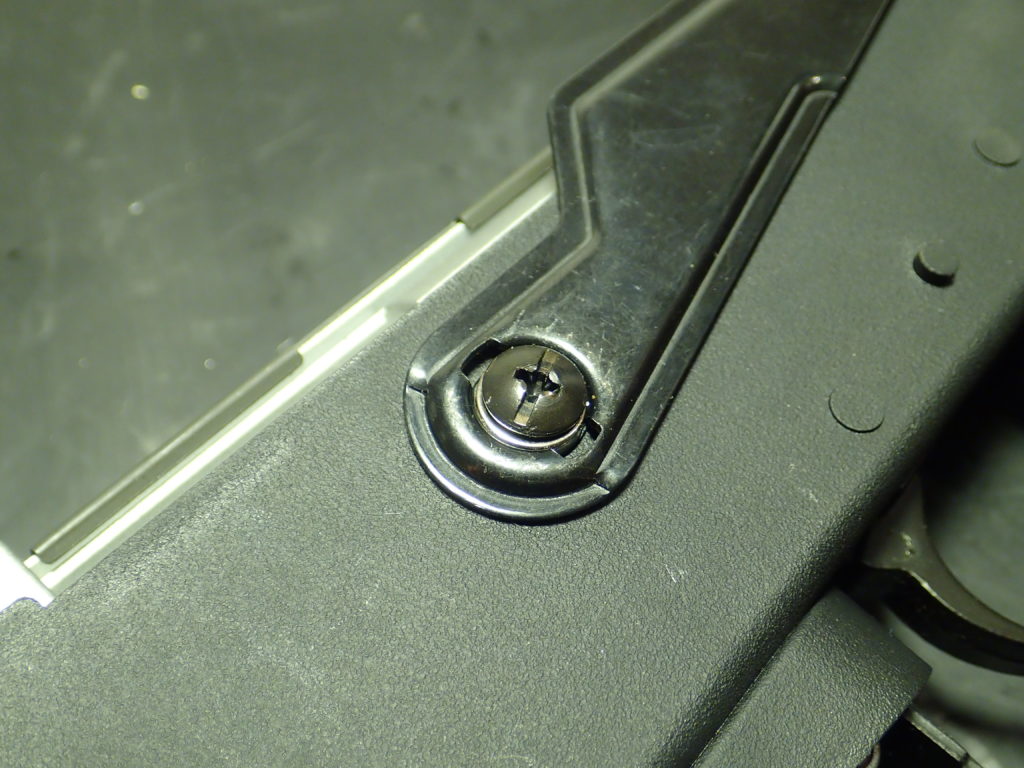

セレクターネジ

するとプラスネジが出てきますので、これを外します。 また細かいパーツがはまっていますので、セレクターレバーと一緒に取り外します。

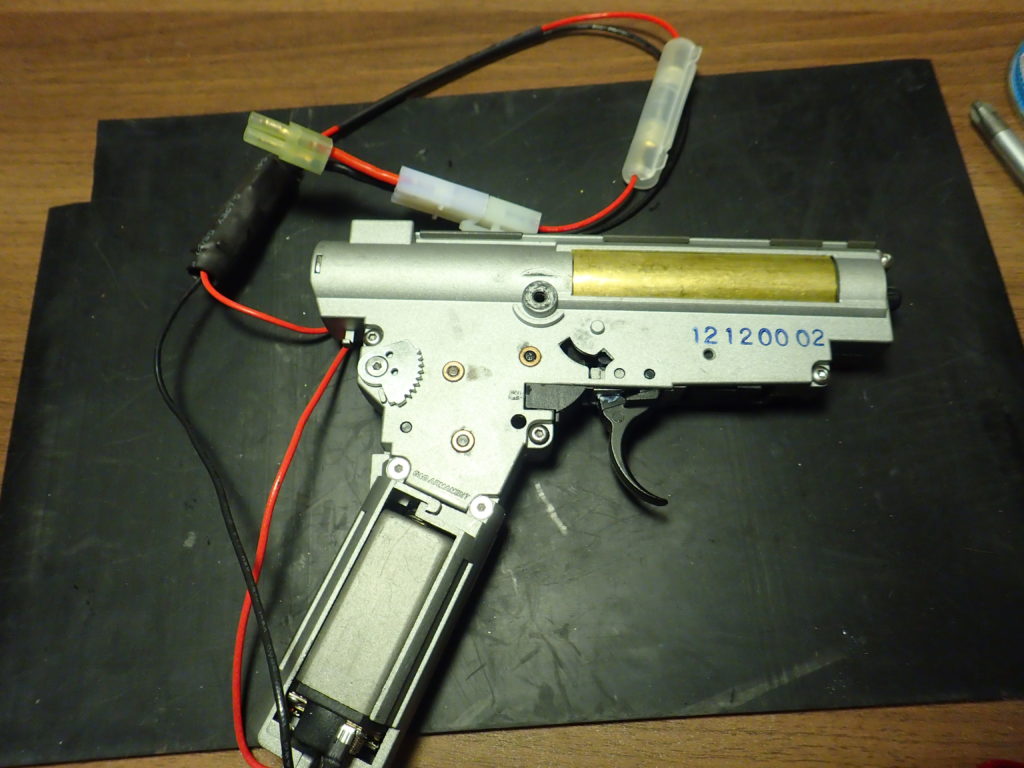

G&G製ver.3メカボックス

これでメカボックスをフレーム上部から引き抜けます。

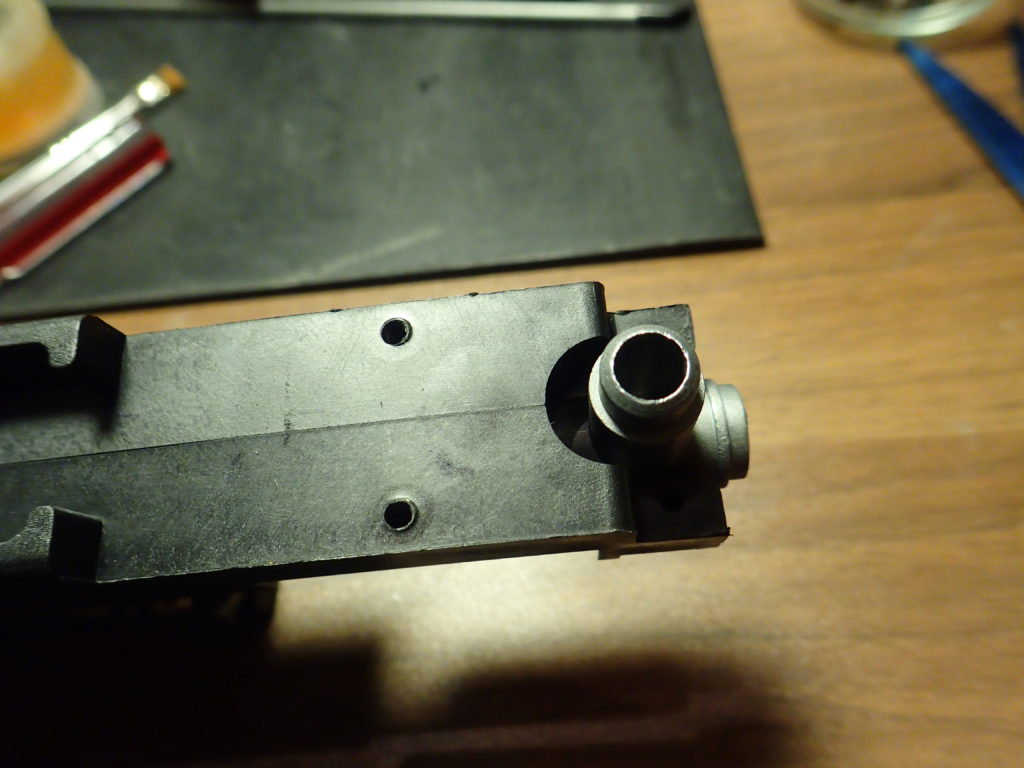

フロントパーツ下面

フロント部分とフレームを固定しているネジですが、これはナットなどが埋め込んであるわけではなく樹脂パーツに直接ネジ穴が掘られています。 なので開け閉めする際無理に力をかけると、すぐになめてしまいますのでご注意を!!

次回はメカボックスをご開帳します(*’▽’)



それでは!!
