【分解】東京マルイ 電動ハンドガンG18C① メカボ取り出し

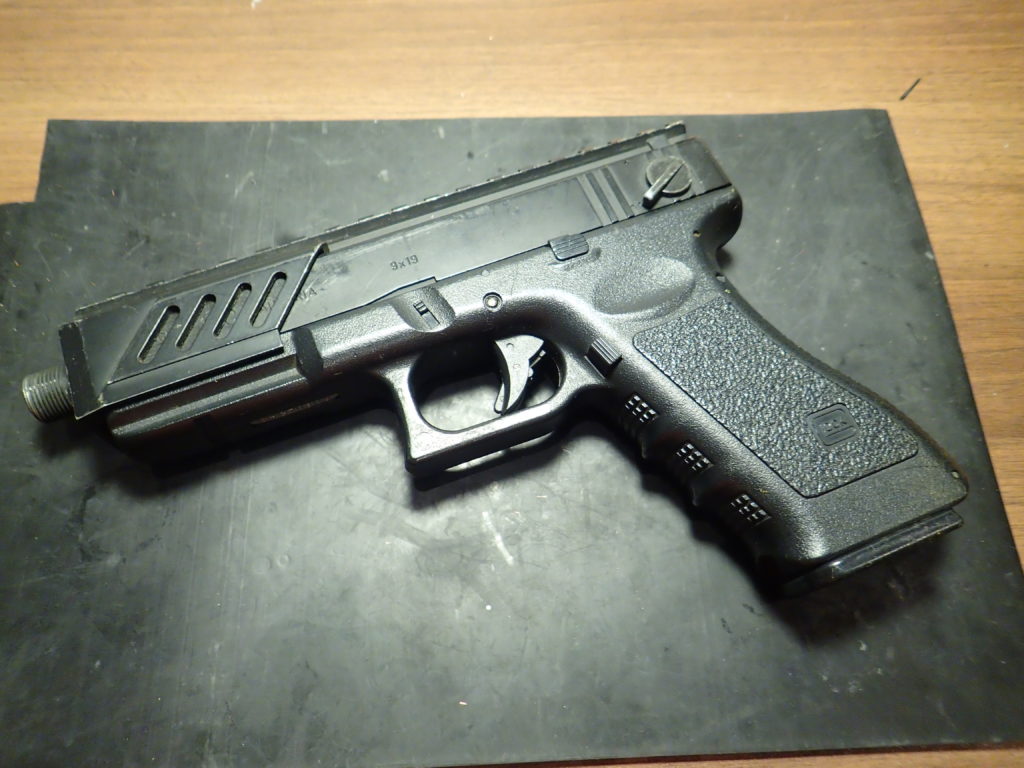

東京マルイ G18C

こんにちは、おのまとぺ(゜∀。)です!!

今回は以前故障してしまった東京マルイの電動ハンドガンG18Cのメカボを取り出していきたいと思います。



メカボックスの取り出し

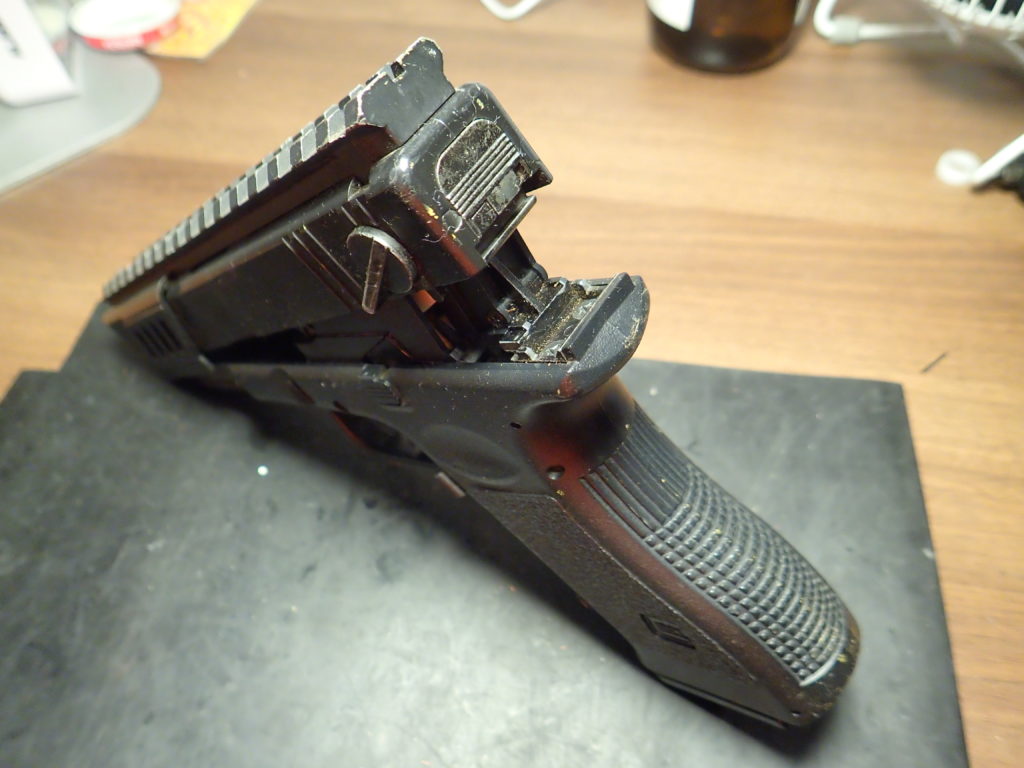

スライドのバックプレートを押しながら取り外し

まずスライドを取り外します。 早速砂ぼこりだらけですね汗

赤丸で囲まれたネジを外します。

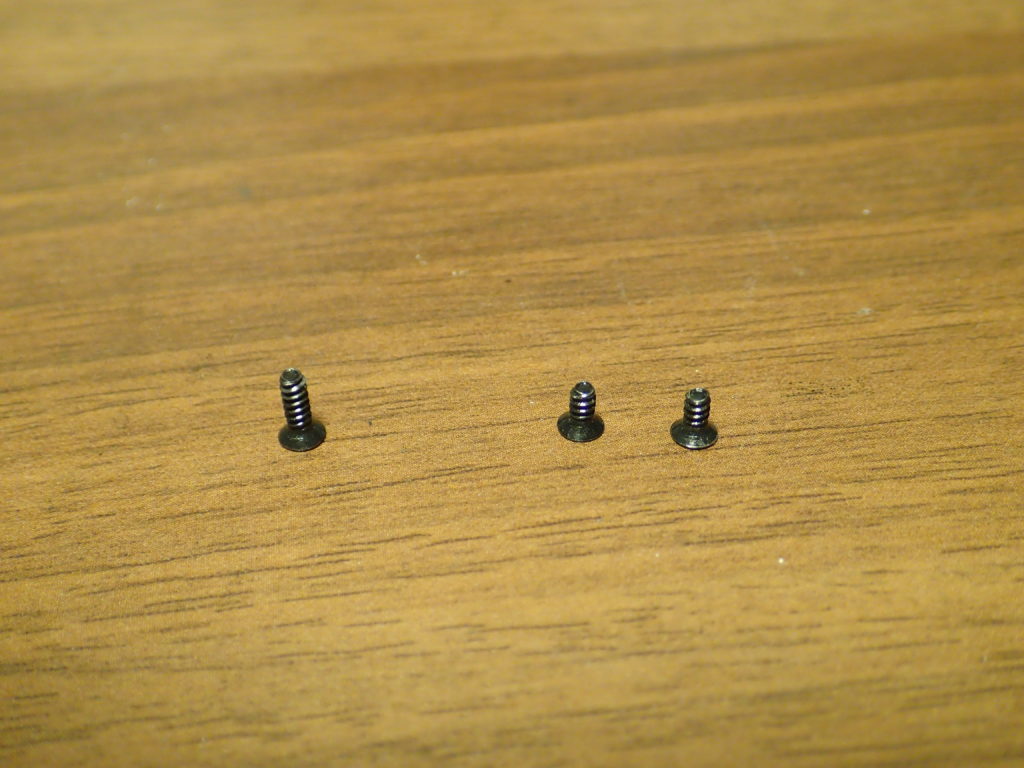

取り外したネジ

ネジはそれぞれ長さが違うので場所を覚えておく必要があります。 長いネジがホップ調整ダイヤルに近い部分を留めるネジです。

プラカバーを持ち上げた状態

先ほどのネジを外したことでノズルユニットを覆っているプラスチック製のカバーを外すことができます。 写真の様に上向きに引っ張り上げると外れます。

カバーを外すとフレーム後端にあるネジ二つが見えるようになります。 こいつらを外してやります。 ここまでで外したのネジに比べてサイズが大きいので、わざわざドライバーを持ち替えなきゃなりません(´・ω・`)メンドクセ

ノズルスプリングとスプリングガイドをバレル方向に引っぱりながら、先ほどの2つの大きいネジで留まっていた金具を外します。

スプリングとスプリングガイドを引き抜きます。

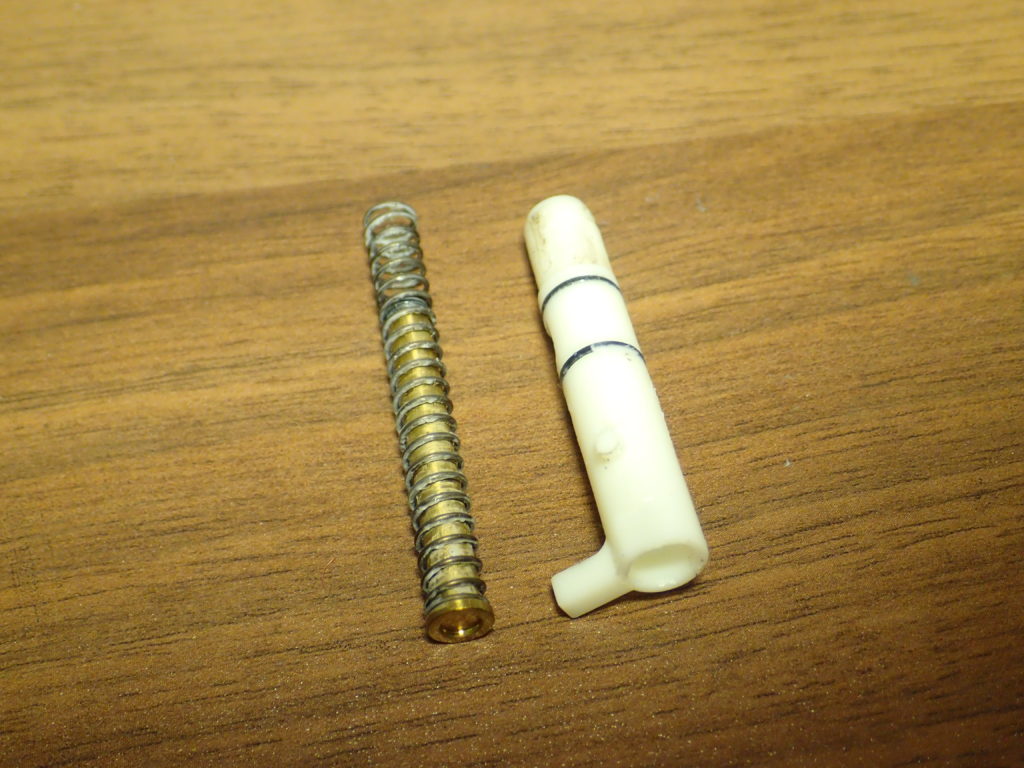

ノズルとスプリング、スプリングガイド

ここは意外と汚れてませんでした。 吸排気系でありながらも白い高粘度グリスが塗られているようです( ゚д゚ ) 一度洗浄しますが、再度組み立ての際は注意する必要がありそうです。

トリガー上のピンを抜く

赤い矢印の部分のピンをポンチで抜きます。

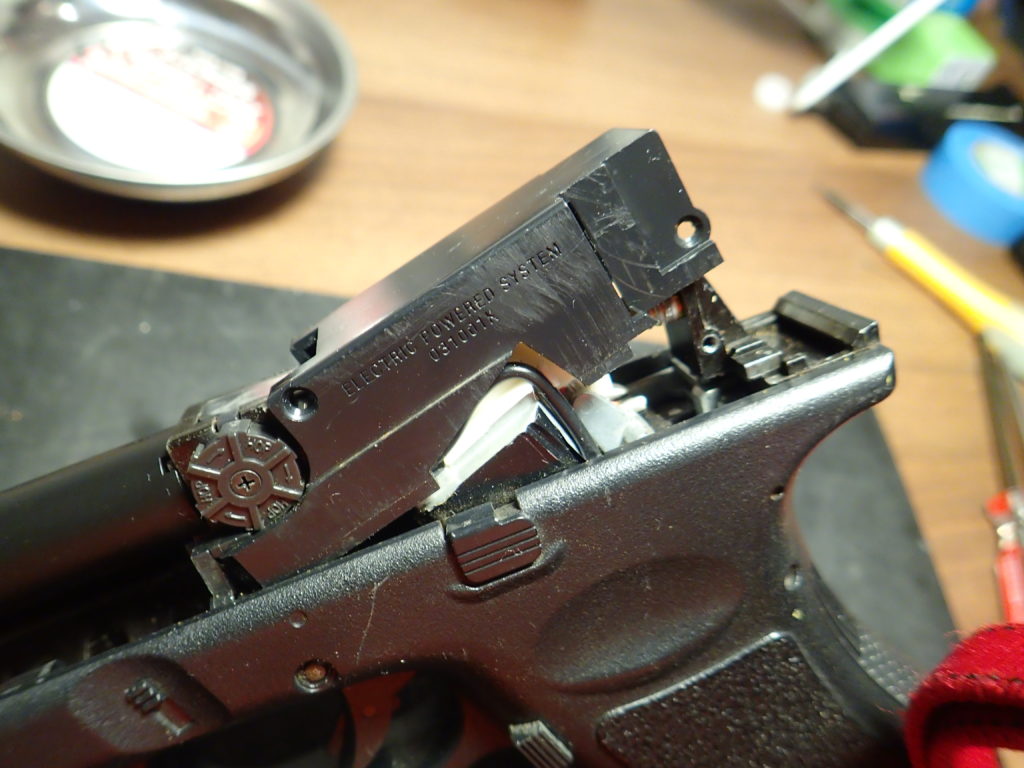

チャンバーとバレルを持ち上げたところ

チャンバーユニットとバレル周りを丸ごと持ち上げでフレームから外します。

赤い矢印のネジを外します。

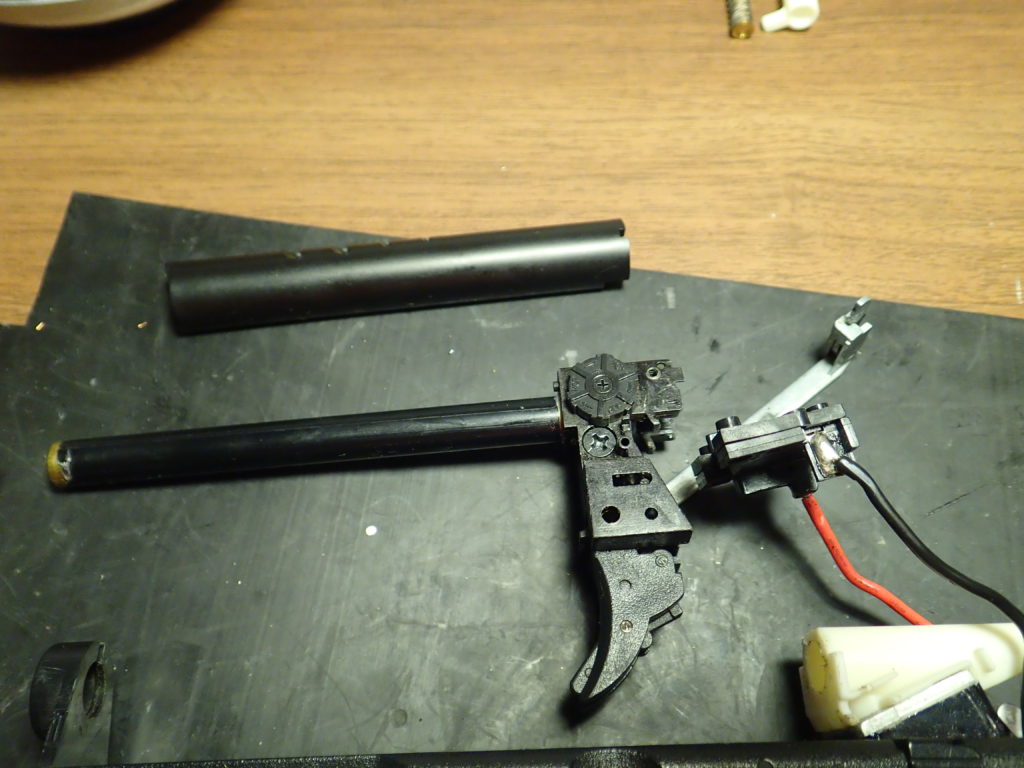

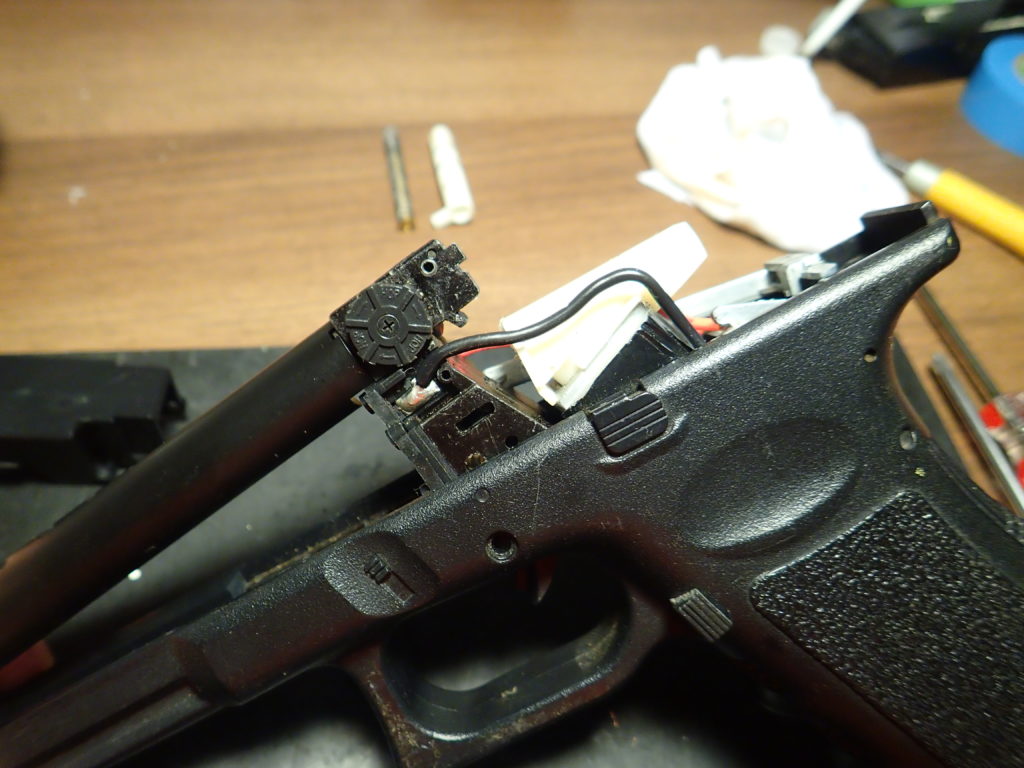

ワイヤーを分離した状態

チャンバーとバレル周りをワイヤーと分離します。

グリップパネル

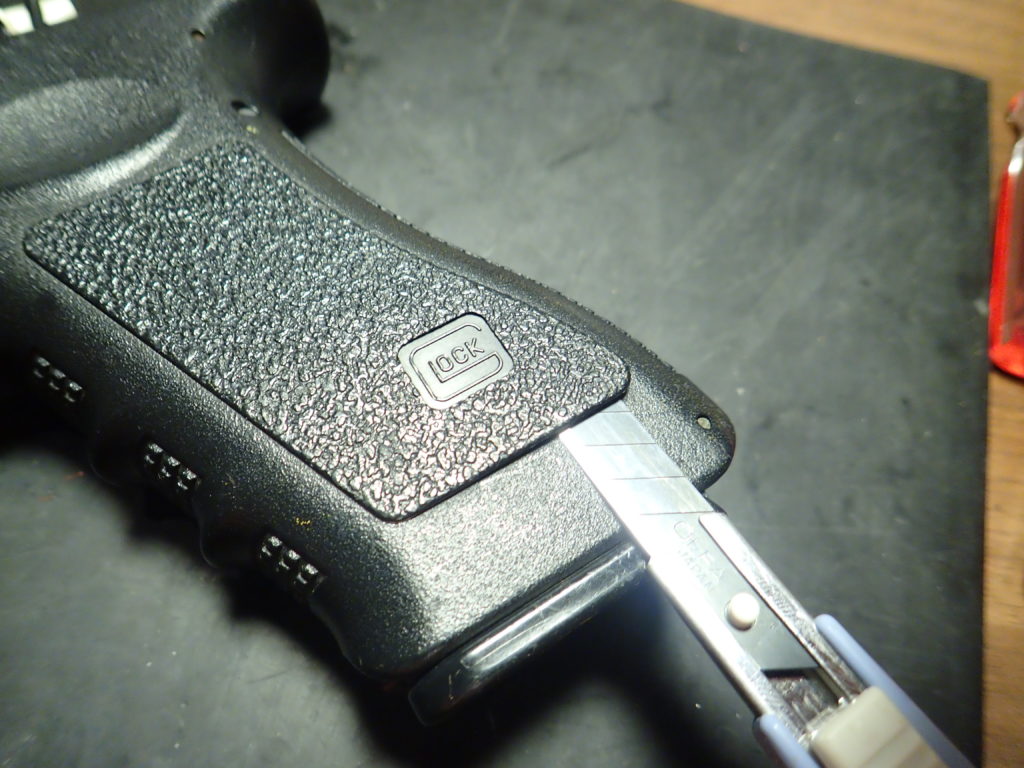

次に電動ハンドガンのグリップパネルをはがします。 両面テープで強力に貼り付けられているので、カッターなどの薄いものを差し込んで端っこをはがすのがよろしいかと。

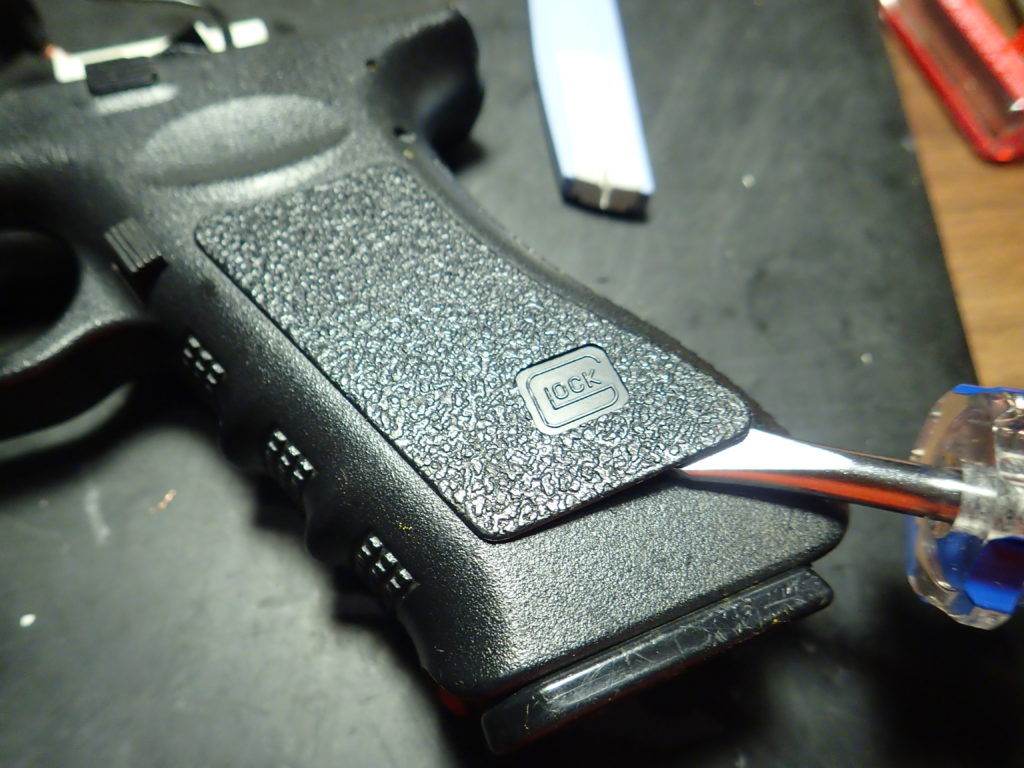

グリップパネルをはがしていきます

カッターだけで全部はがそうとすると歯が折れて危険そうだったのと、プラフレームにも傷をつけそうだったので途中からマイナスドライバーを使用しました。 その方が安全ですからね~ヽ( ゜ 3゜)ノ 裏側のグリップパネルも外しておきます。

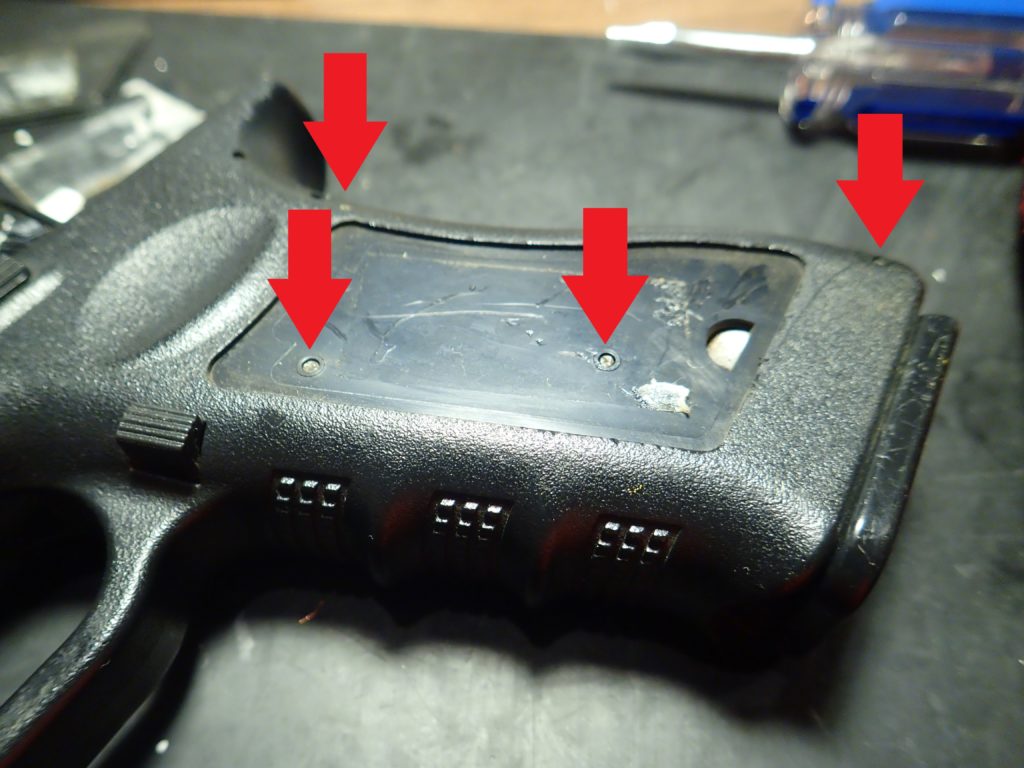

ピンの位置

グリップをはがすとメカボを固定しているピンが出てきます。 これらをポンチで打ち抜きます。 裏側のグリップパネルを外さずにやると多分割れます笑 その他2か所のピンも抜きます(上の写真の赤矢印参照)

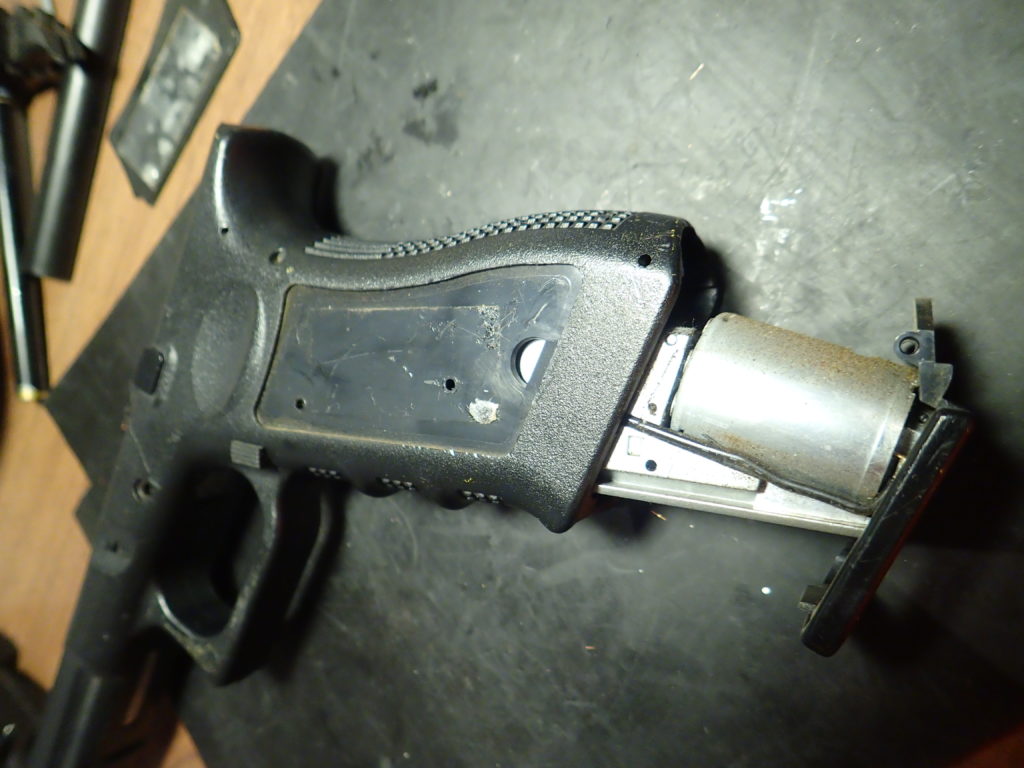

メカボを引き出し中

上の写真の様にグリップ下部からメカボを引き出します。 ここにも砂ぼこりが・・・。

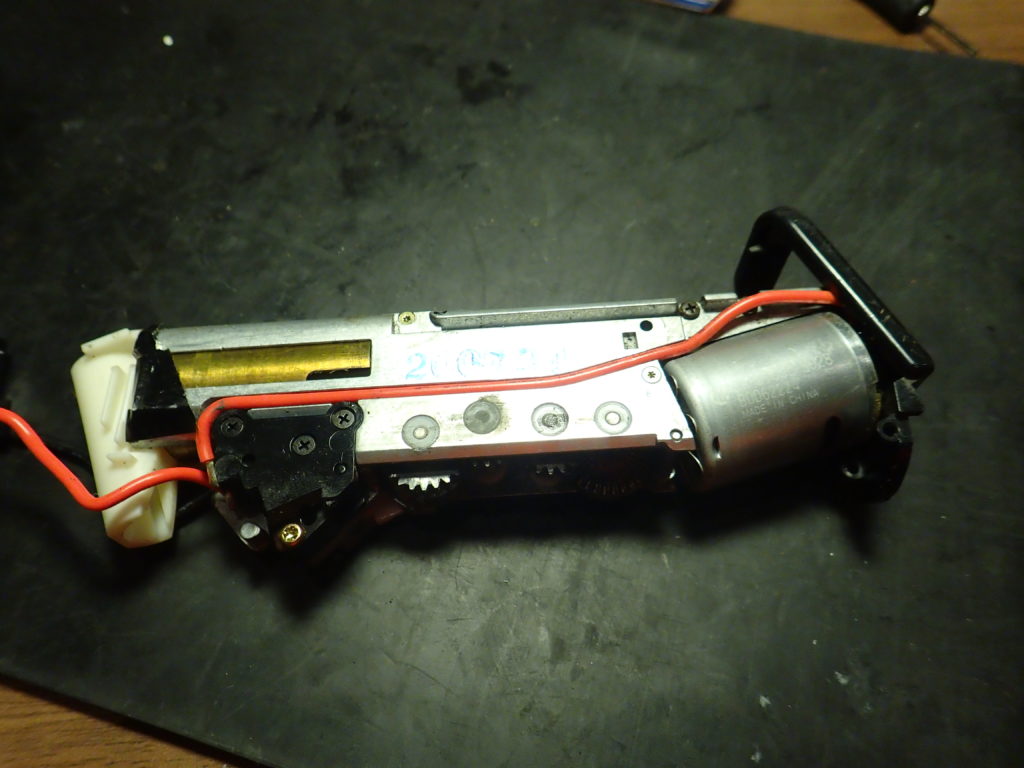

取り出したメカボックス

軸受から汚れたグリスが出てきてますね汗

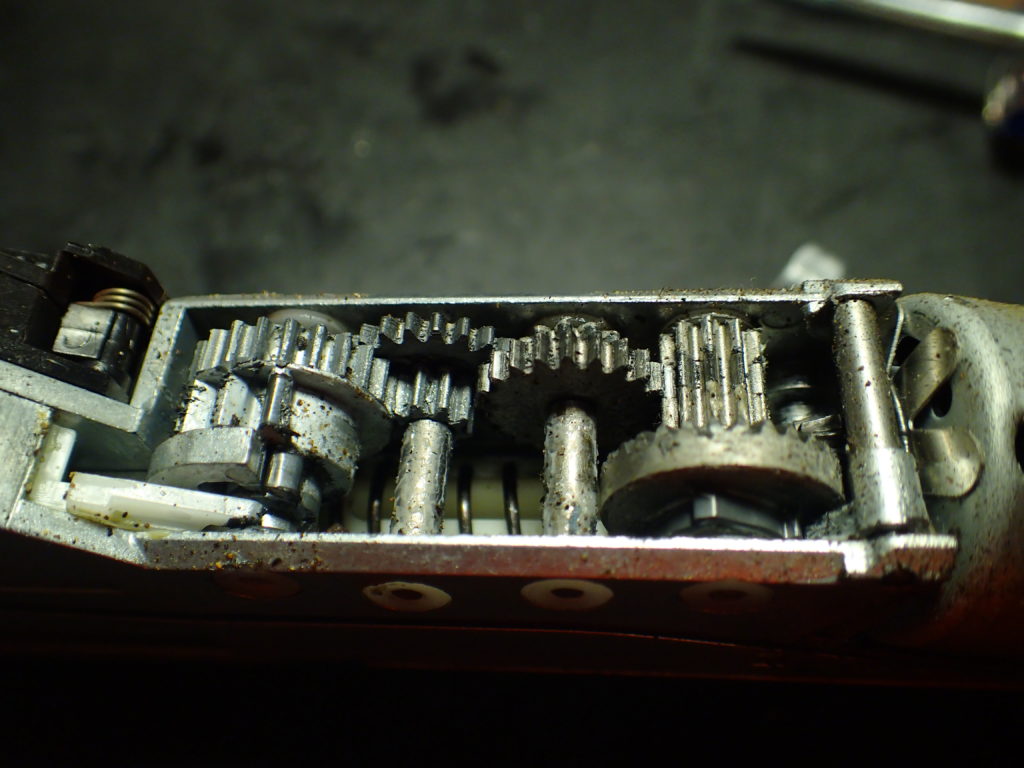

メカボックスのギア部分

汚い!! こいつは汚いぜッ!!

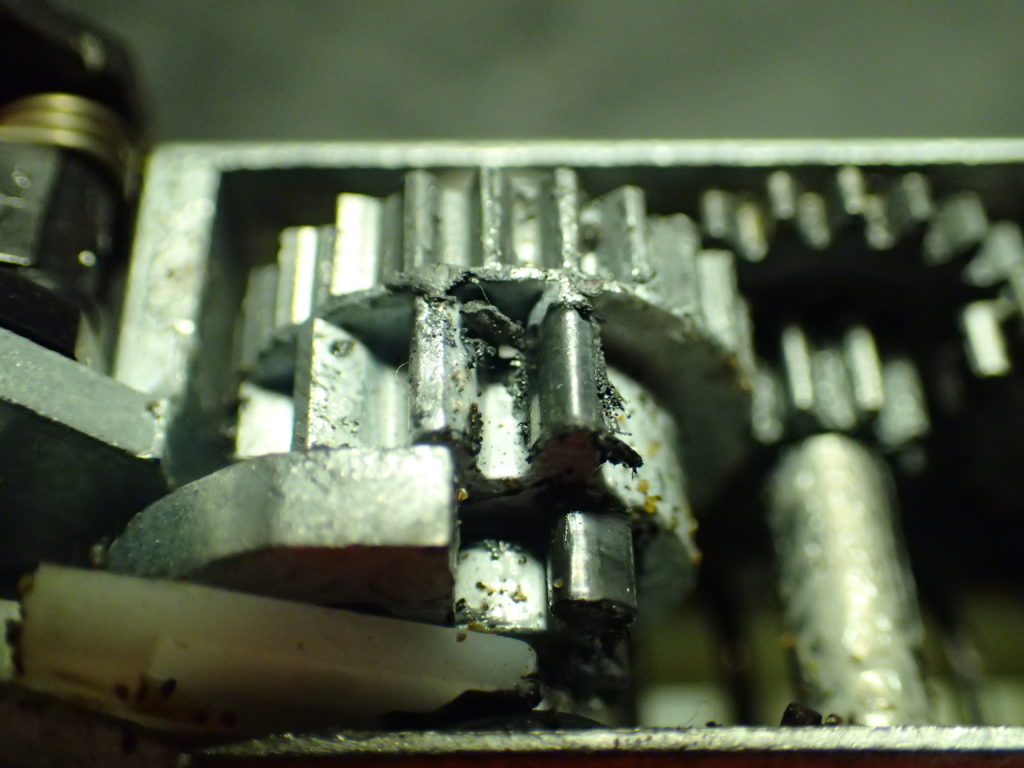

ギアについた砂、金属粉、グリスが混ざった汚れ

電動ハンドガンのメカボはギアがむき出しなので汚れだらけになってます( ゚д゚ ;) こいつはちゃんときれいにしてやらねば・・・。

次回はいよいよメカボの分解をやろうと思います。 不安!!笑

それでは!!
