【B品分解】CYMA製 MP5A4(CM.027-A4)~外装編~

こんにちは、おのまとぺ(゜∀。)です。

今回は前回紹介したCYMA製 MP5A4(CM.027-A4)を分解して故障の原因を見つけていきますよ!!

↓前回記事です。

まずはストックやハンドガードをとり外して、フレームのみの状態にしていきます。

ストックの取り外し

まずはストックから取り外していきます。 MP5A4は固定ストックタイプなのでストック内にバッテリースペースがあります。

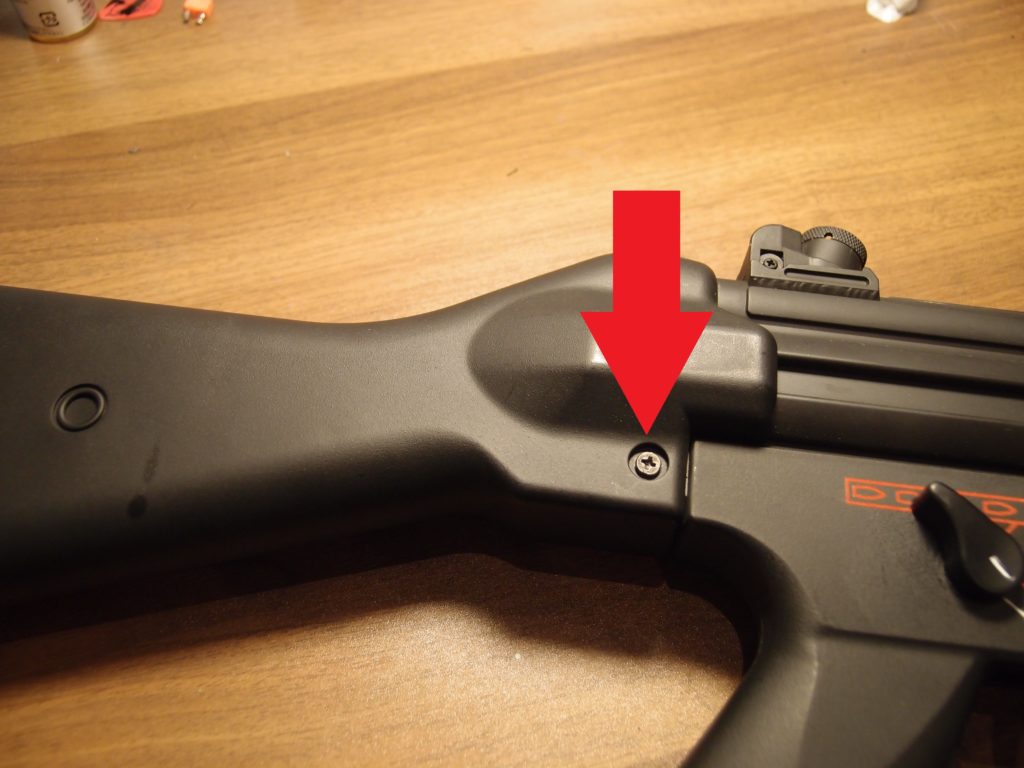

ストックの根本のネジを外す

まずストックの根本にあるプラスネジを外します。 プラスネジを外したらピンを押し出します。

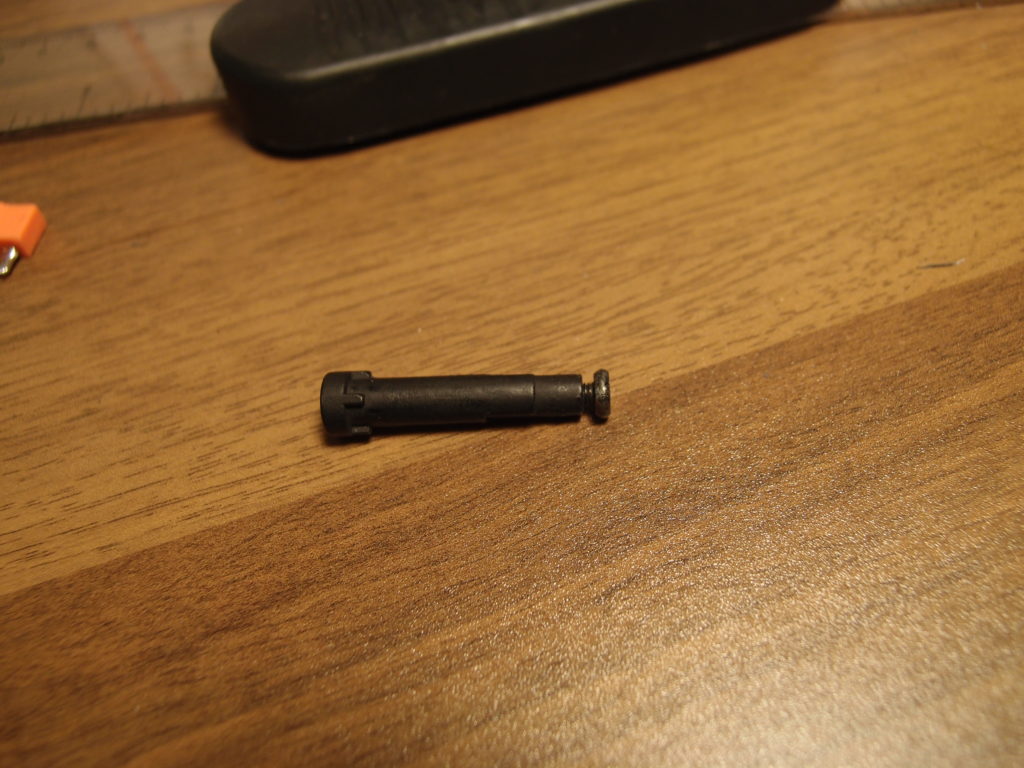

ストック固定ピン

一見プッシュピンに見えますが、ねじ止めになっていますので無理やり押さない様にご注意を。

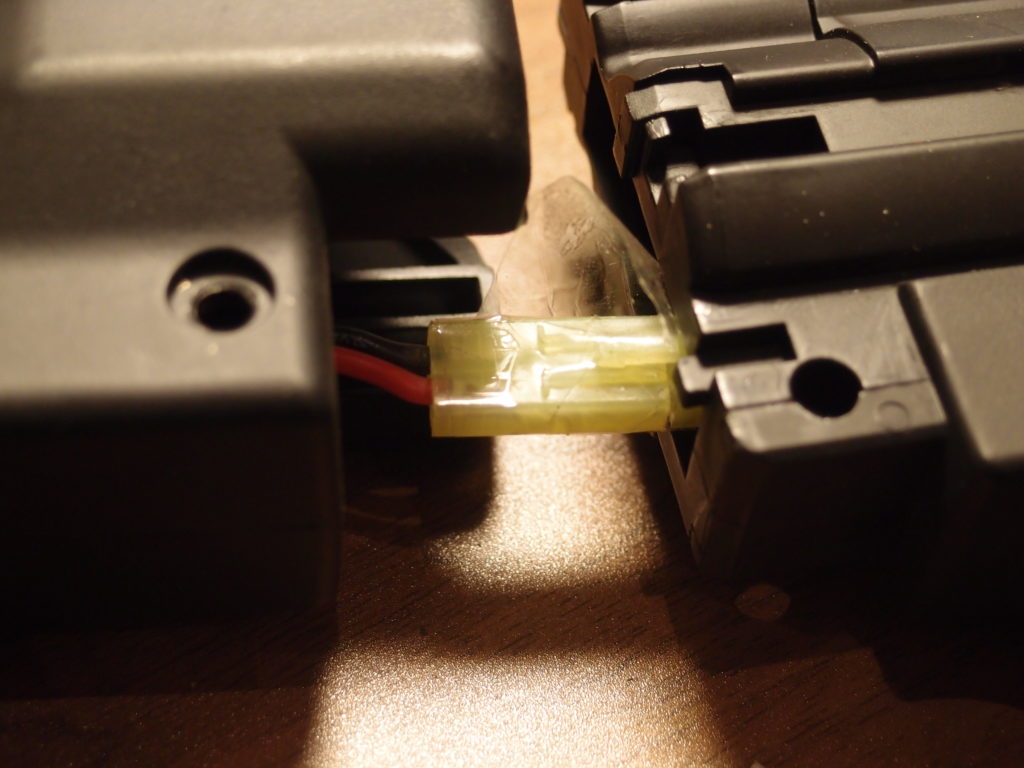

コネクタを外す

先ほどのストック固定ピンを抜くと、上の写真の様にストックを引き抜くことができます。 すると中からラージコネクタが出てきますのでこれを外します。 この個体のコネクタはセロテープが巻かれていました。 このコネクタを外してしまえば配線を分離できるので、ストックの取り外しは完了です。

ハンドガードの取り外し

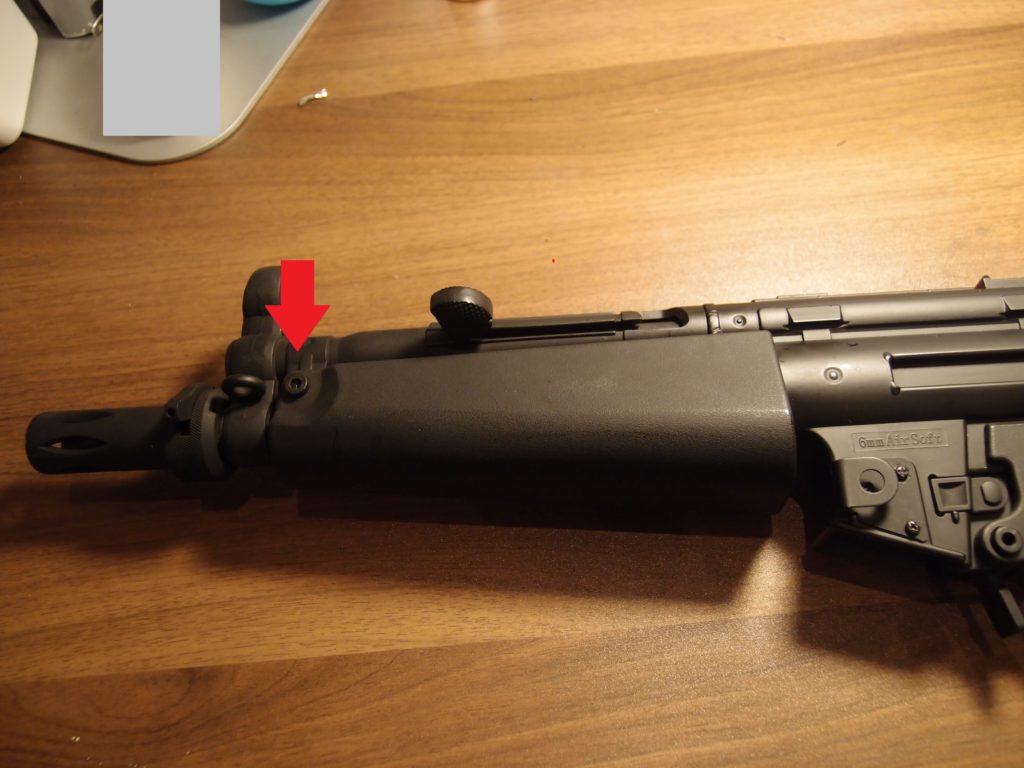

ハンドガード固定ピン

まず矢印の位置のハンドガード固定ピンを抜きます。 このピンは裏側から押すだけで抜けます。

ハンドガード取り外し後

ハンドガードは取り外す時に引っかかることがあります。 無理に外そうとすると、フレームにかかる爪が折れてしまいますのでご注意を。

コッキングレシーバーの取り外し

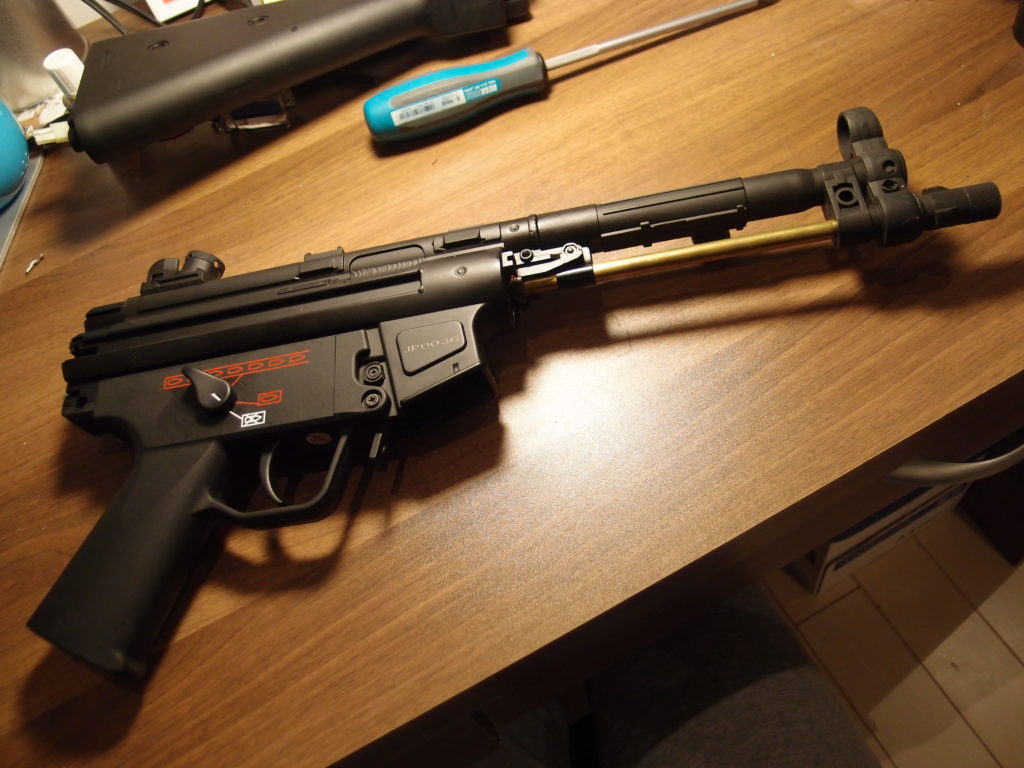

ハンドガードとストックの取り外し後

ハンドガードとストックを取り外したら、次はコッキングレシーバーを取り外します。

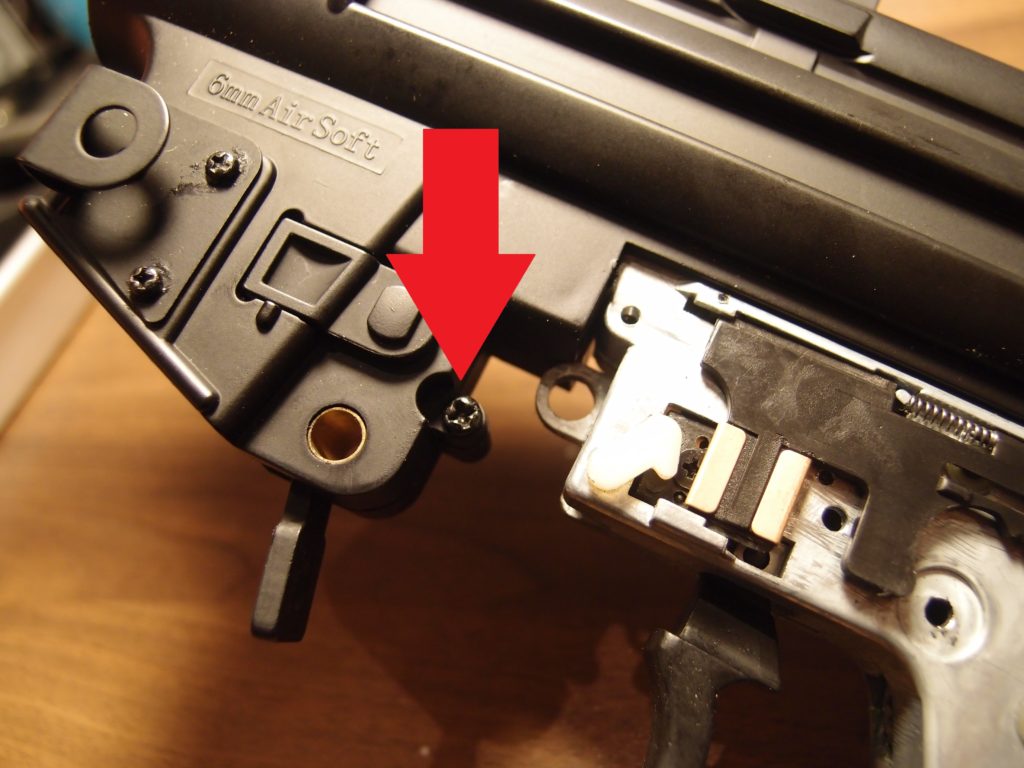

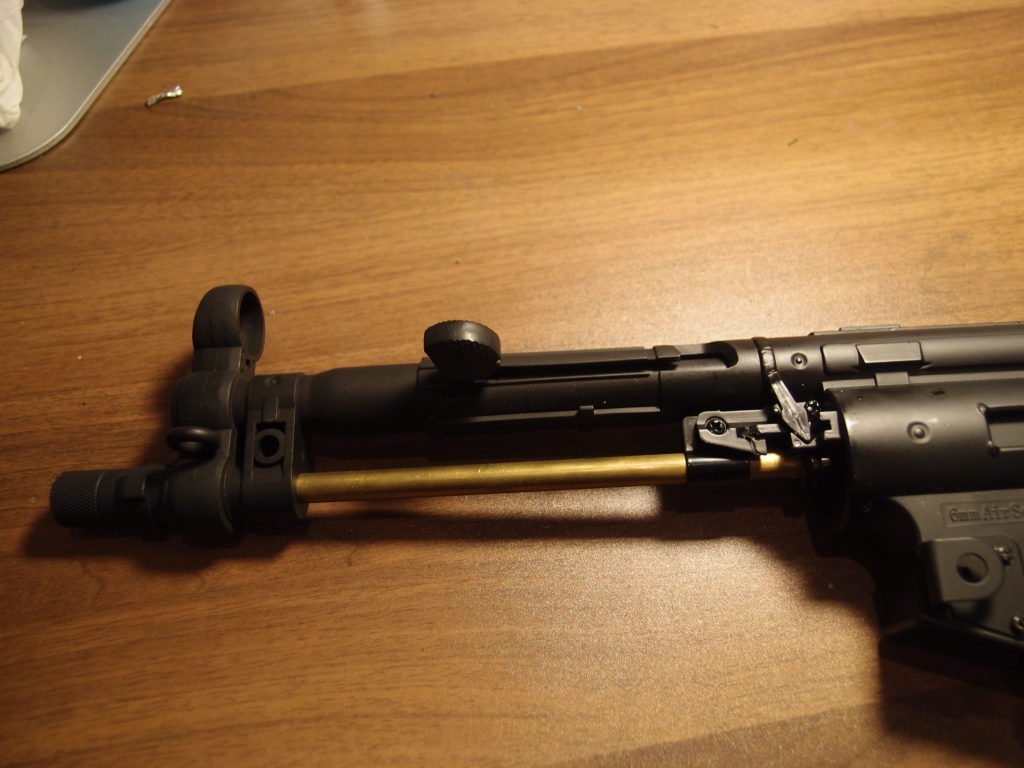

HOP調整レバー横のネジ

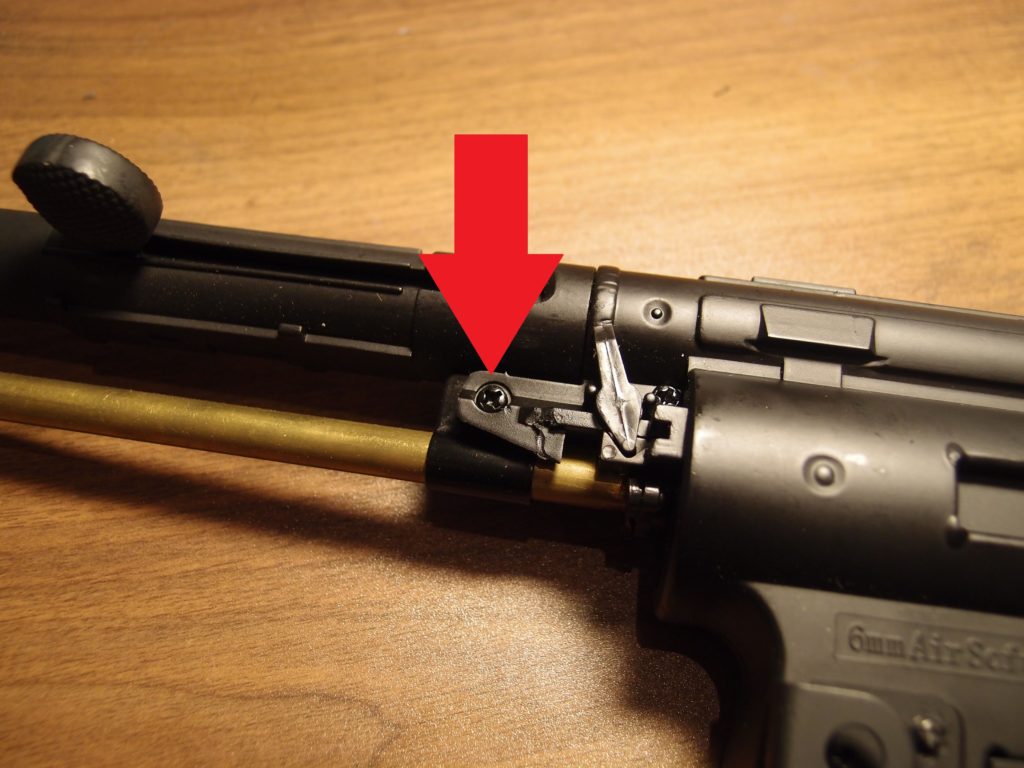

上の写真の赤い矢印で差しているプラスネジを外します。

コッキングレシーバー

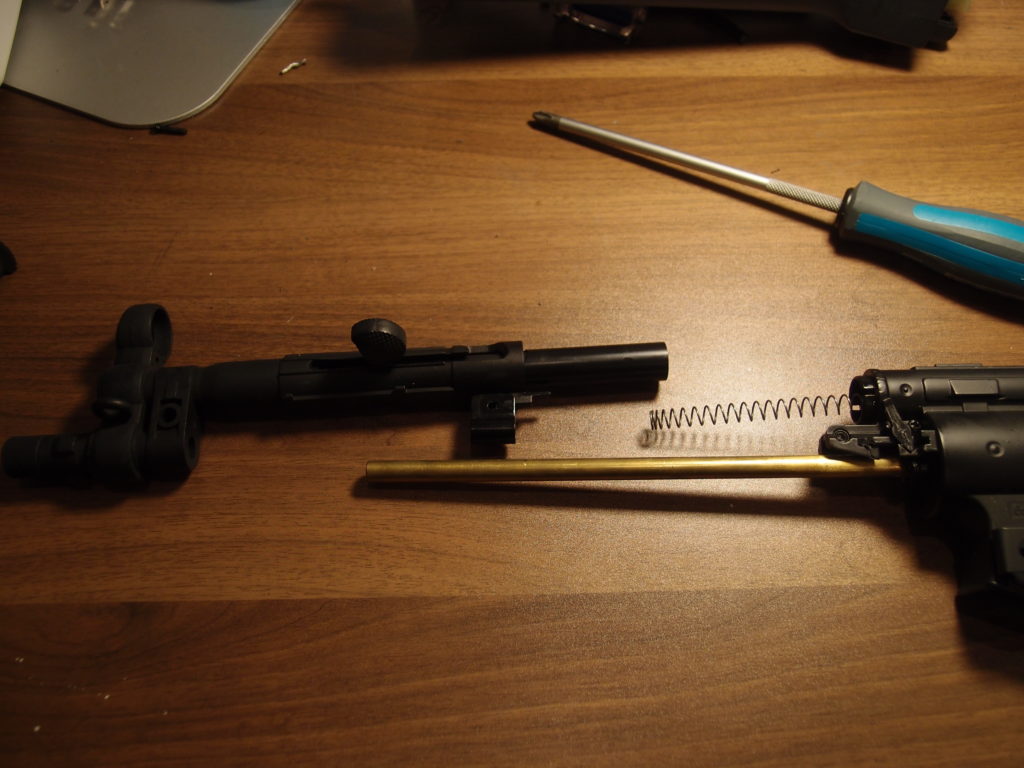

ネジを外したらコッキングレシーバーを前に引っ張ると外れます。 ここで無理な力をかけるとインナーバレルが曲がるかもしれませんのでご注意を~

ロアフレームの取り外し

フレーム固定ピン

フレーム固定ピンを外します。 これもプッシュピンのように見えますが、ねじ止めですのでプラスネジを外して押し出します。

セレクターネジを外す

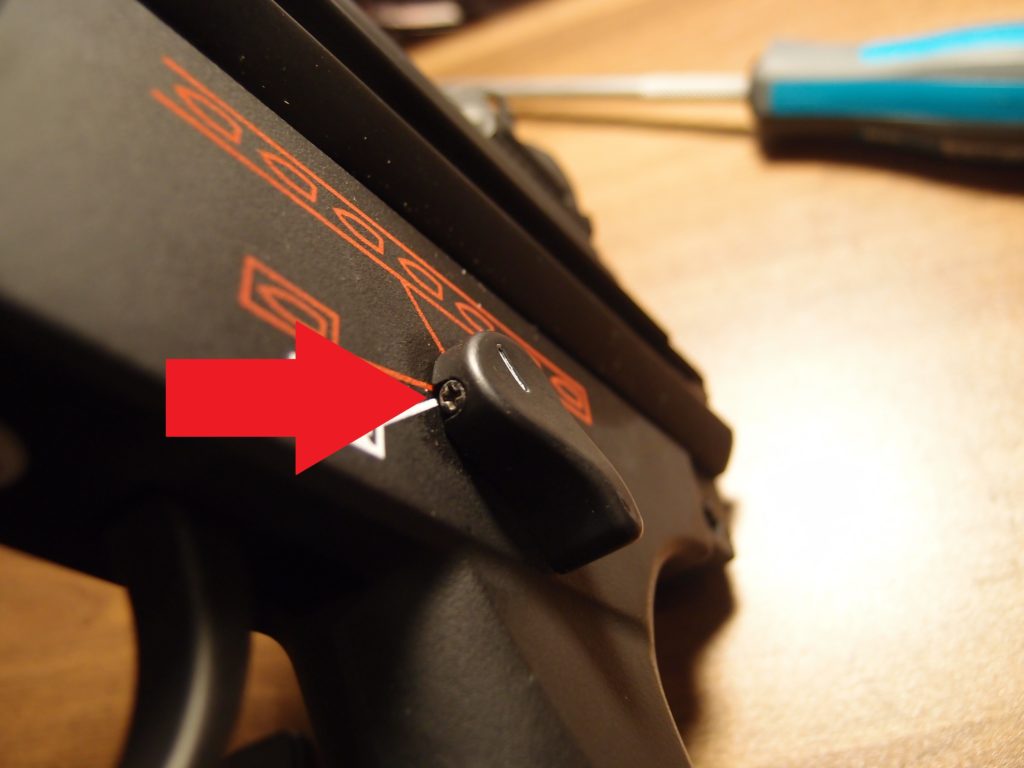

セレクターについているネジを外し、セレクターを引き抜きます。

グリップの底板を外す(後ろにうっすら修造先生)

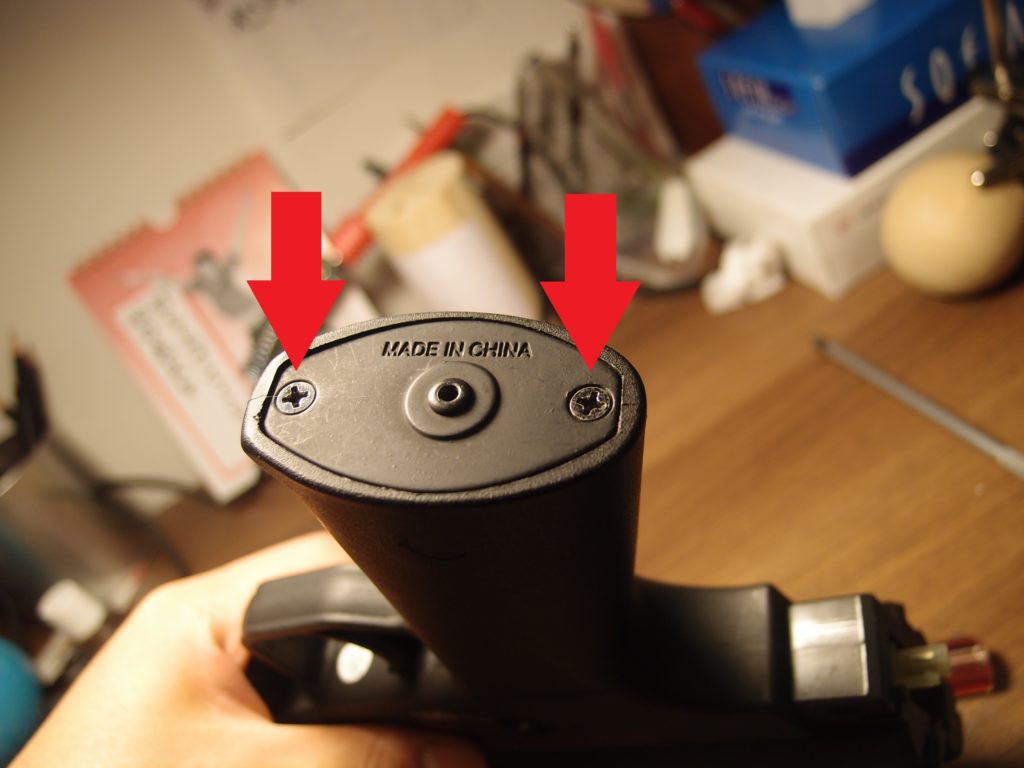

プラスネジ二つを外してグリップの底板をはずします。

モーターさんこんにちは☆

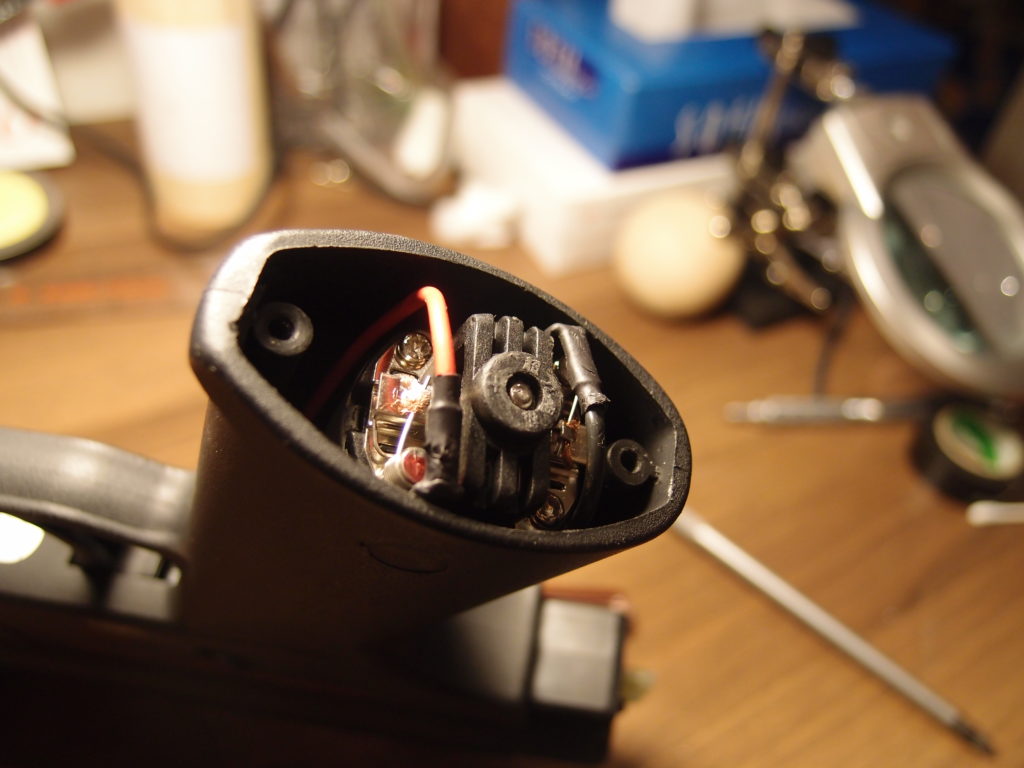

モーターが出てきましたね。 配線を引っこ抜いて、モーターも引っこ抜くのです。

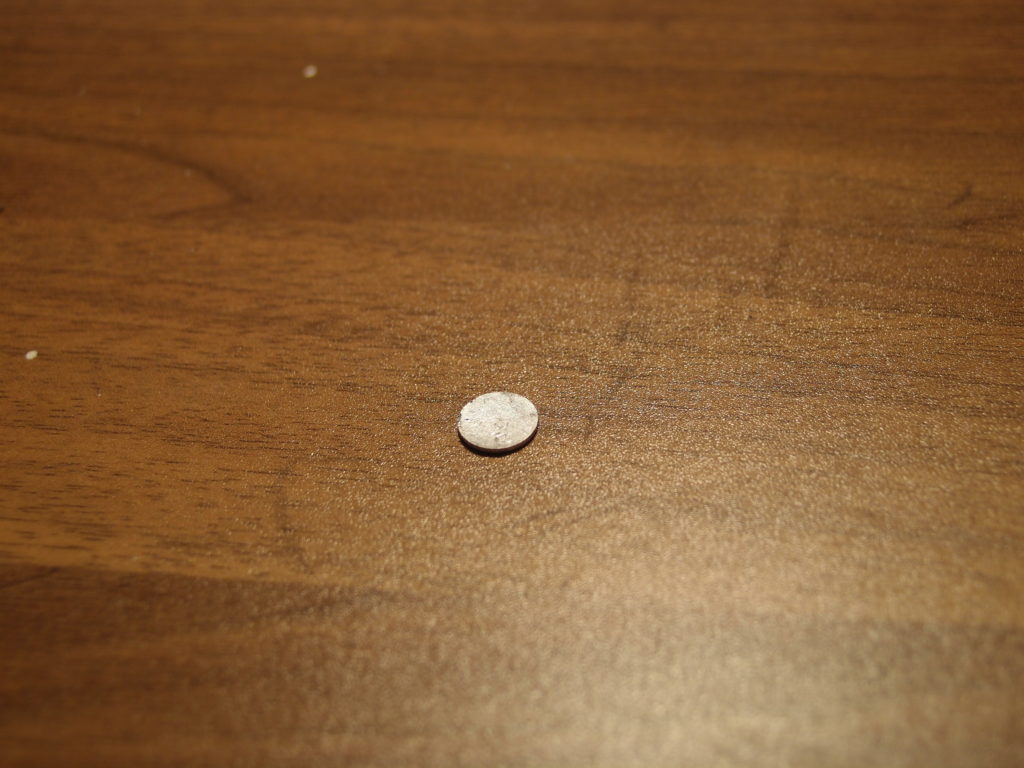

失くしがちなコイツゥ

モーターと位置調整ネジの間に入っているこのパーツを失くしがちなのでご注意を。 失くしたと思ったらモーターに張り付いてたりもします(磁力)

モーターは袋に入れると安全

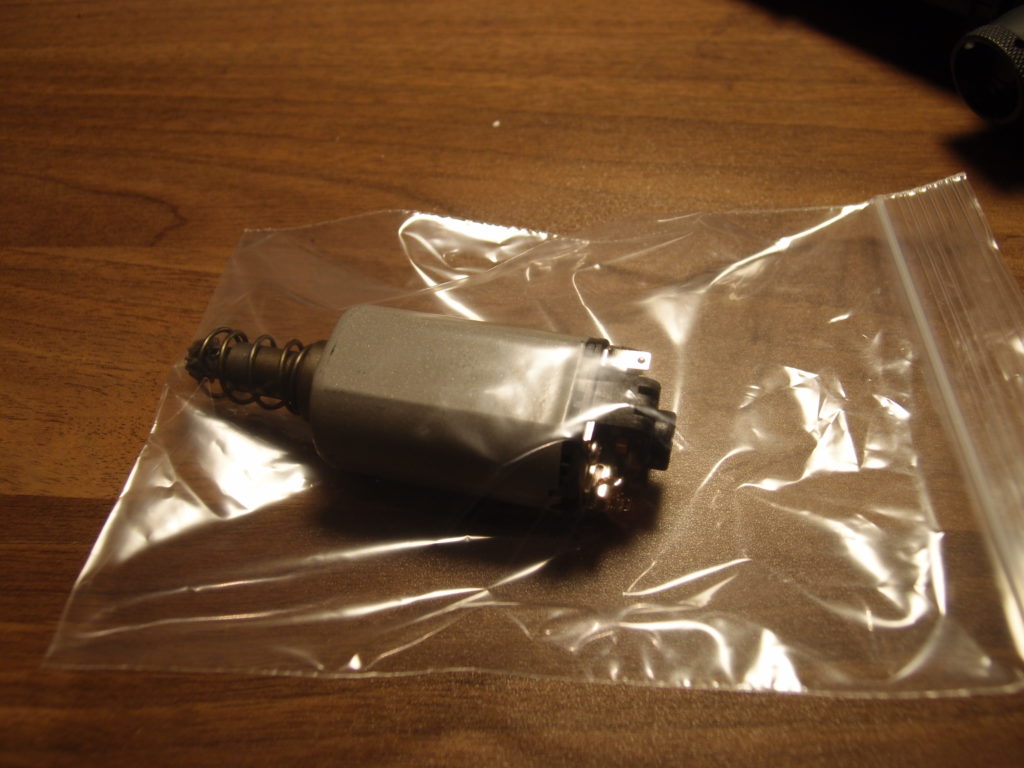

モーターは色々吸い寄せちゃいますのでジップロックなんかに入れておくと吉。

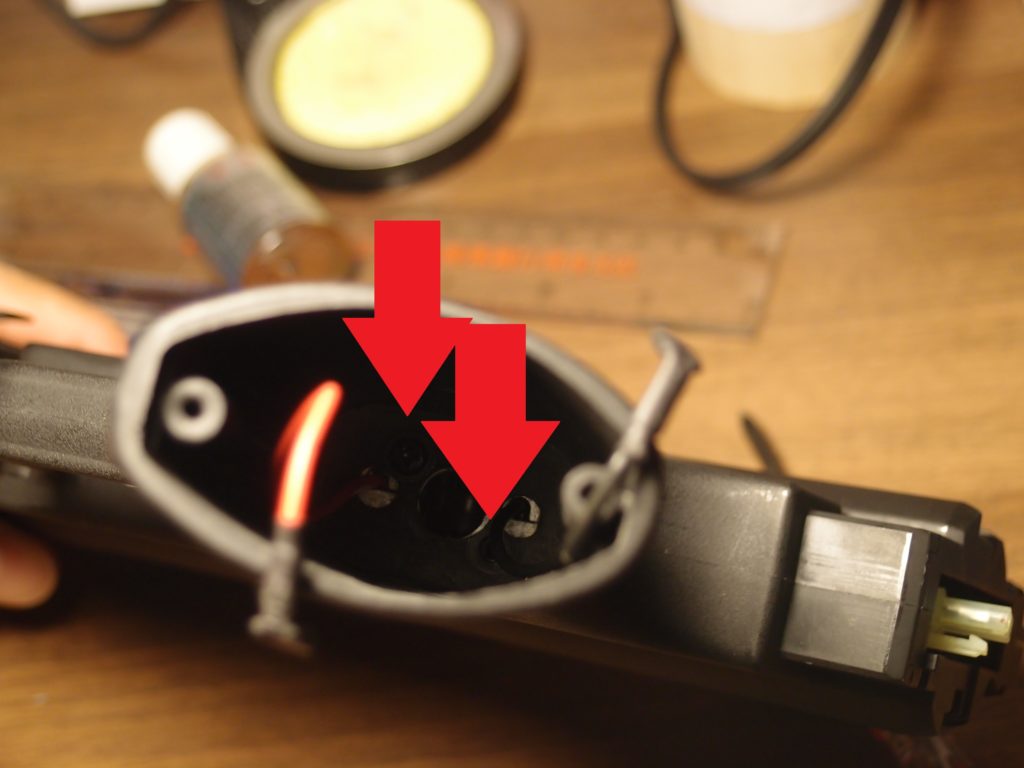

グリップの奥の方にあるプラスネジ2本

上の写真では暗くてわかりにくいですが、グリップの奥の方にメカボックスとロアフレームをつなぐプラスネジが2本あります。 これを外します。 これでロアフレームを引き抜くことができる様になります。

アッパーレシーバーとメカボックス

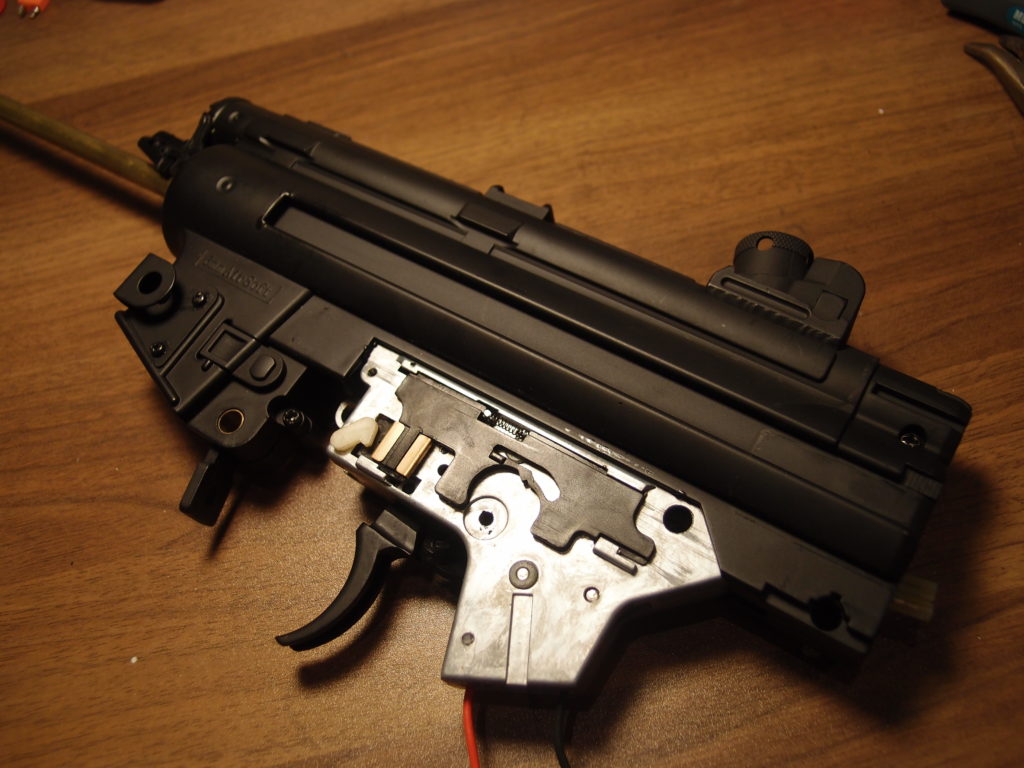

ロアレシーバーを引き抜くとこんな感じになります。

セレクターのパーツ

ロアレシーバーを引き抜くときセレクターのパーツが落ちたりするのでご注意を~

アッパーレシーバーの分解

次はアッパーレシーバーの分解です。 ネジをどんどん外していきます。 順番は前後しても問題ないと思います。

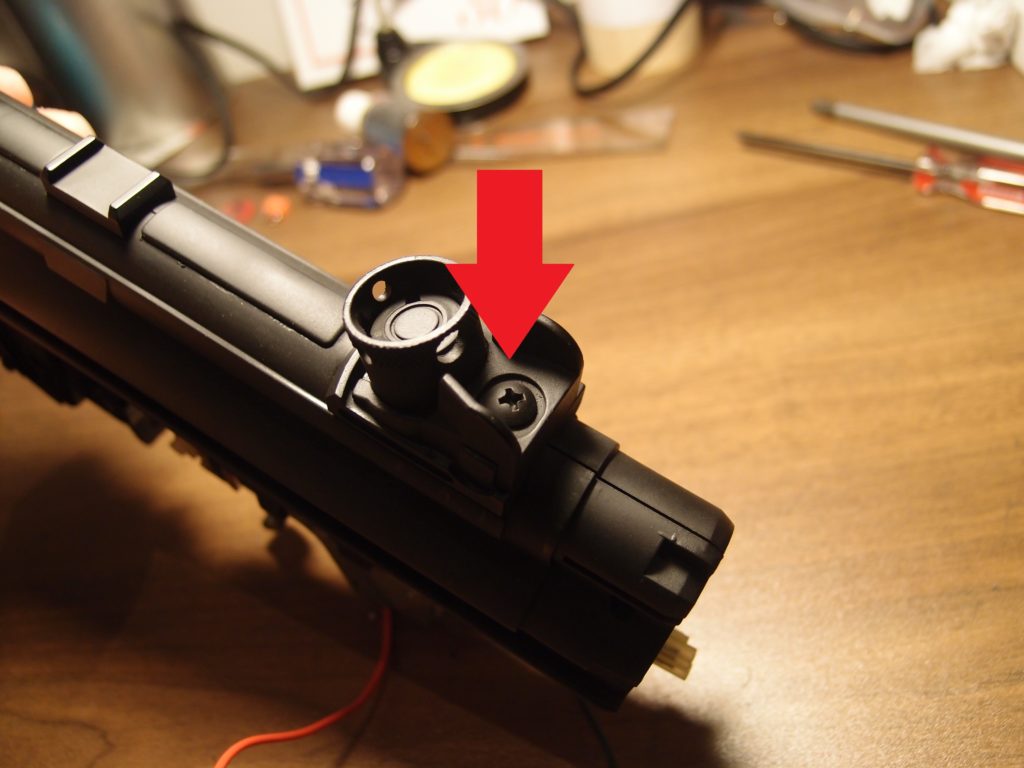

リアサイトを取り外す

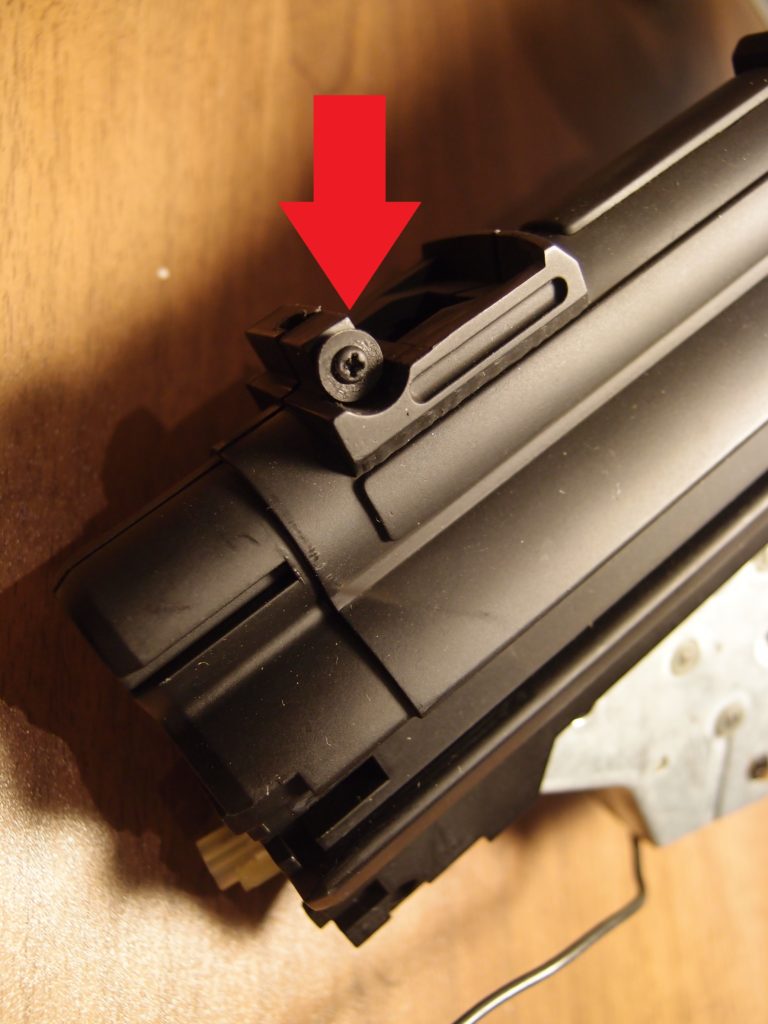

大きなネジを外すとリアサイトが外れます。

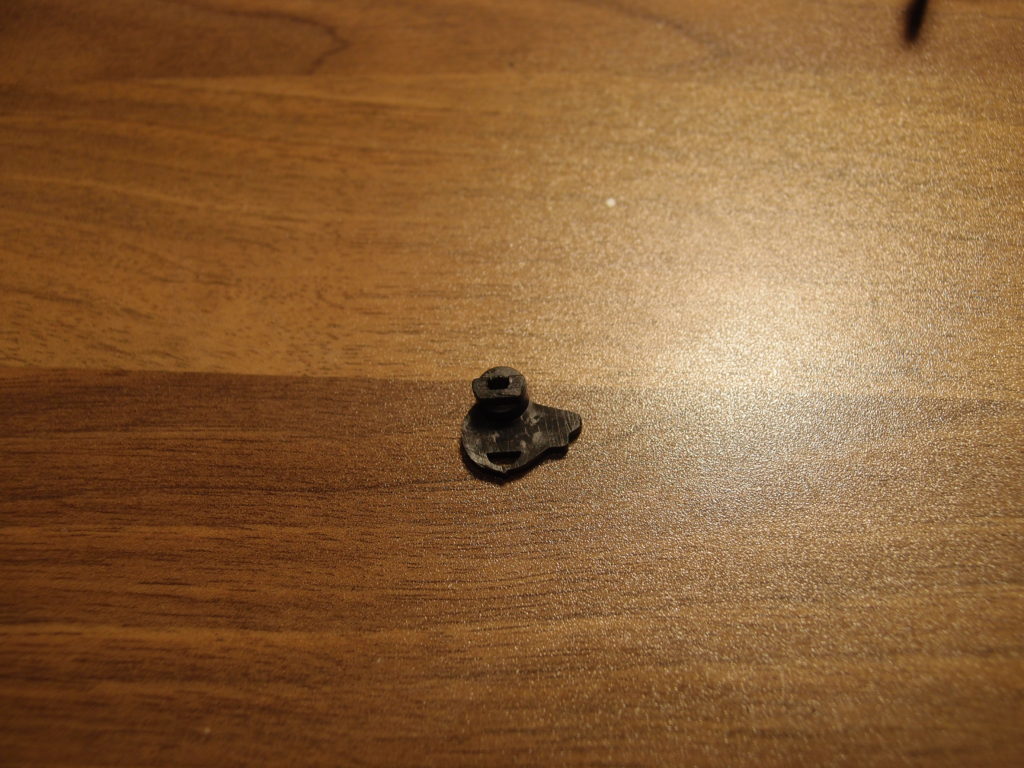

リアサイトに隠れていたネジ

リアサイトを外すとリブ付きの特殊ネジが出てきますのでこれを外します。

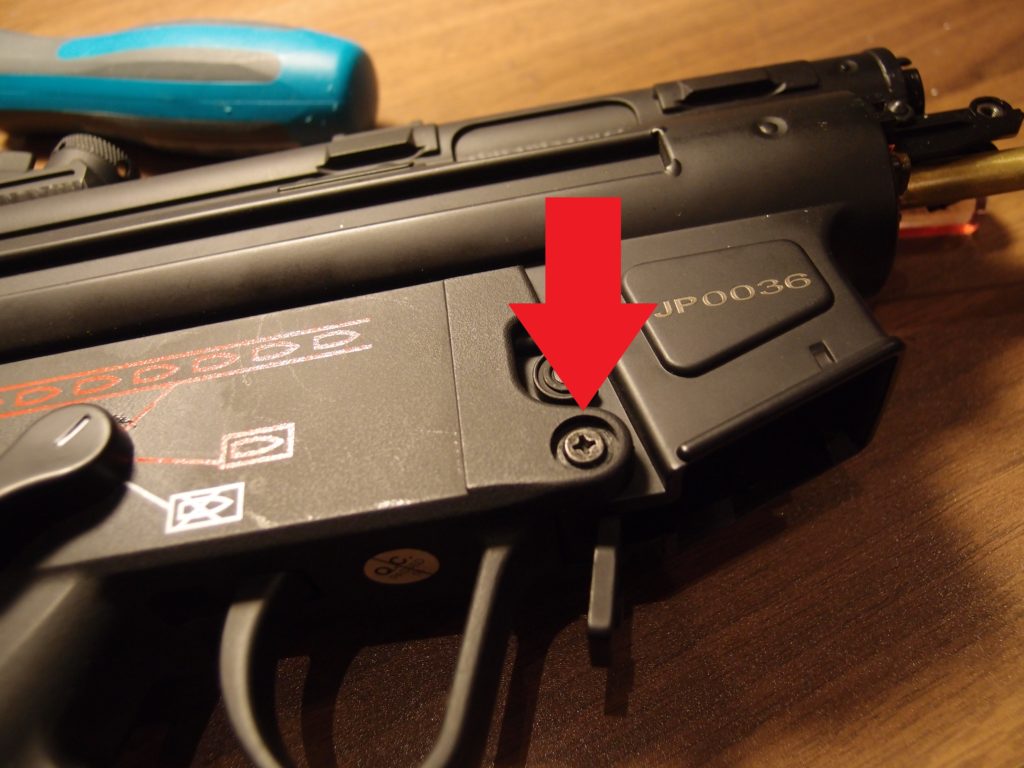

ロアレシーバーで隠れていたネジ

マガジンリリースレバーの後ろあたりにネジがありますので、これを外します。

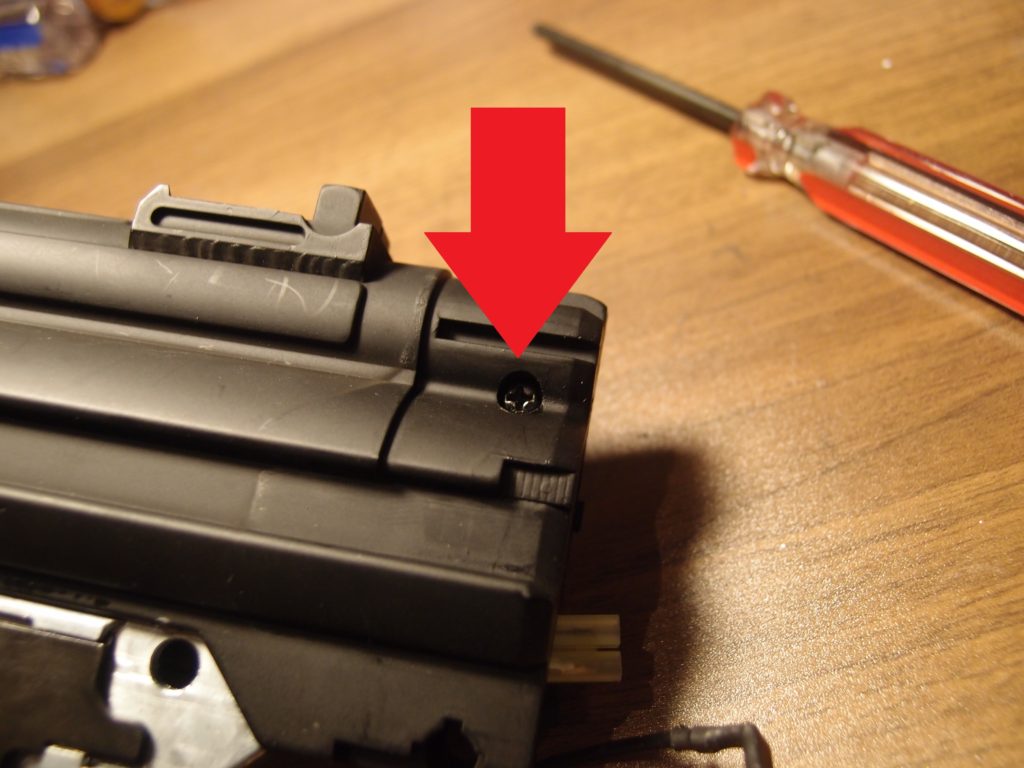

ストック基部付近のネジ

ストック基部で隠れていた部分にあるネジを外します。

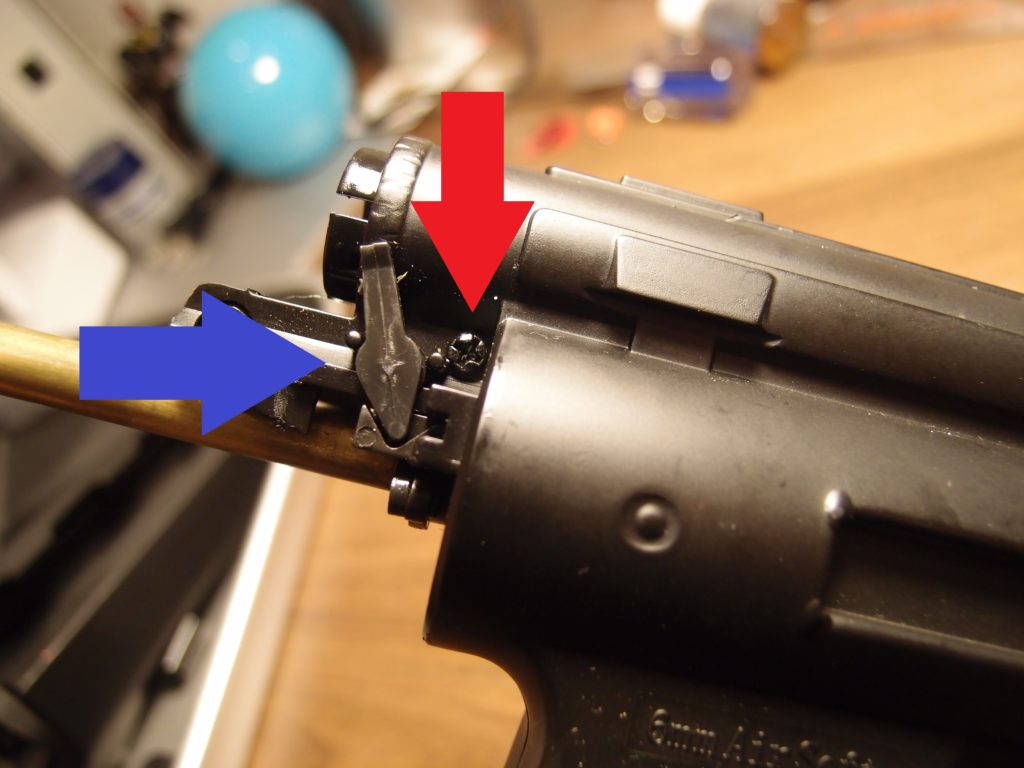

HOPレバー(青)とネジ(赤)を外す

青い矢印で示したHOPレバーと赤い矢印で示したネジを外します。 HOPレバーは裏側まで貫通しており、反対側の端にゴムリングがはまっています。 このリングを外すと手前側に引き抜くことができます。

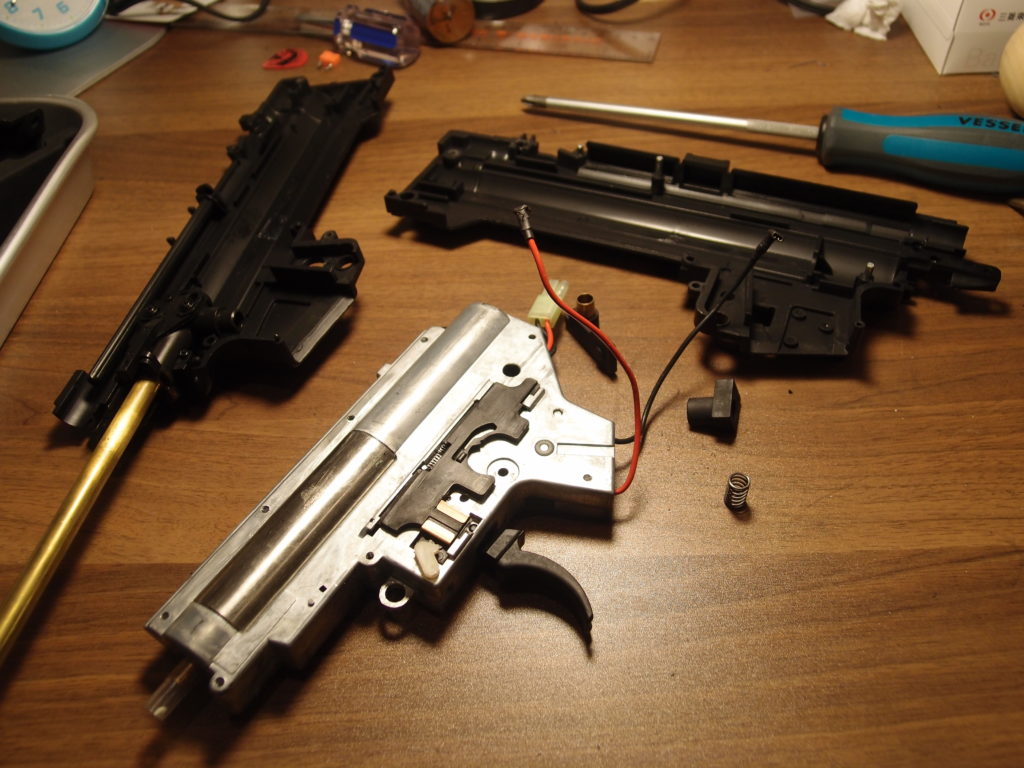

モナカ構造のアッパーレシーバー

以上のネジを外すとアッパーレシーバーを左右に分解できます。 これでメカボの取り出しは完了です。 次回はメカボを分解し、故障の原因を探っていきますよ~

それでは!!
