【UMP復活計画①】レスポンス&サイクル改善!!~マイクロスイッチの交換

こんにちは、おのまとぺ(゜∀。)です!!

最近調子が悪いUMAREX(S&T製) UMP COMPETITIONを復活させ、さらには以前以上の性能を目指す!!ってことで復活計画を始めました(´∀`)

OLYMPUS DIGITAL CAMERA

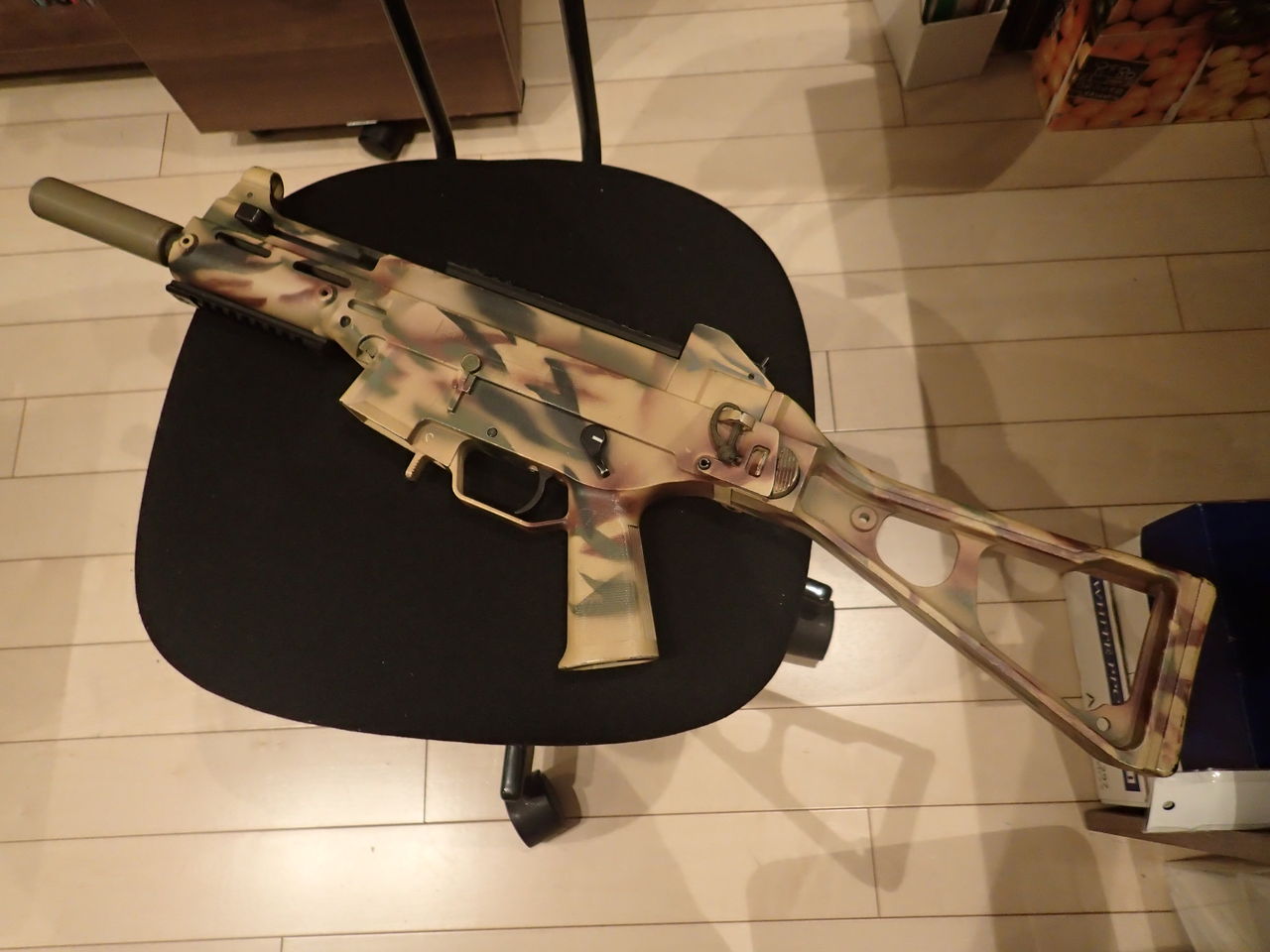

↑今回復活させるUMP COMPETITION

今回はその第一弾として悪化したトリガーレスポンスの改善を狙って、トリガーのマイクロスイッチを交換します!! まずは分解~

メカボックスの分解~マイクロスイッチ取り出し

OLYMPUS DIGITAL CAMERAメカボックスを取り出しました。 以前、ステンレスのプラスネジに交換したので開け閉めが楽です(´∀`)

OLYMPUS DIGITAL CAMERAメカボ内部。
OLYMPUS DIGITAL CAMERAここで新たな問題が発覚|д゚) タペットプレートとメカボ側のレールが干渉し、削れたカスがグリスと混ざって真っ黒なペーストになっていました汗 これは要対応ですね。

OLYMPUS DIGITAL CAMERA軸受の接着忘れも発覚汗 以前自分の手で再グリスアップしているので完全に自己責任ですorz

OLYMPUS DIGITAL CAMERAで、こちらが今回の主役、マイクロスイッチです。

マイクロスイッチは結構焼ける

OLYMPUS DIGITAL CAMERA分解して接点が治っているか見てみると・・・。

OLYMPUS DIGITAL CAMERAわー、クレーターみたいになっとる(; ・`д・´) こりゃダメだ汗

OLYMPUS DIGITAL CAMERAというわけで、安心のオムロン製マイクロスイッチに変更します~ V151A5という品番のもので、マルツ秋葉原店さんで購入しました。

オムロン製マイクロスイッチの加工~組込み

OLYMPUS DIGITAL CAMERAいやー、偶然こんなにそっくりな日本製のスイッチがあってよかったなー(棒読み)

OLYMPUS DIGITAL CAMERA長すぎる端子部分をカットして使用します。

OLYMPUS DIGITAL CAMERAフラックスを塗って、

OLYMPUS DIGITAL CAMERAはんだごてであっためて、

OLYMPUS DIGITAL CAMERAはんだを盛っておいてから、

OLYMPUS DIGITAL CAMERAワイヤーをくっつける・・・うーん、汚い なんどやっても上達しないなぁ。

OLYMPUS DIGITAL CAMERAまあ、何とか取り付けられたのでよしとします(^^)/

OLYMPUS DIGITAL CAMERAギア、スプリング等も入れてくみ上げたうえで試運転!! レスポンスは劇的に回復しました!! やっぱりスイッチ焼けは電動ガンの天敵ですね~。 SBDかFETの組み込みを考えないといけないかもしれません。

さて次はモーターを入れ替えますよ~

(次の記事です↓)

【UMP復活計画②】レスポンス&サイクル改善!!~モーターの交換

それでは!!
