こんにちは、おのまとぺ(゜∀。)です!!
先日レビューした東京マルイのデザートイーグル、相変わらず調子がいいです!
何度かサバゲに持って行ったのでそろそろメンテナンスをしておこうかと思います。 今回はメンテで必要な通常分解の手順を紹介します。 いわゆるフィールドストリッピングというやつです。
とりあえずマガジンはあらかじめ外しておきましょう(^^)
↑文章と写真でわかりにくい場合はコチラの動画をご覧ください!!
フレームとスライドの分離
![](https://i0.wp.com/onomatopee.blue/wp-content/uploads/2020/10/PXL_20201020_162419947-1.jpg?resize=1000%2C750&ssl=1)

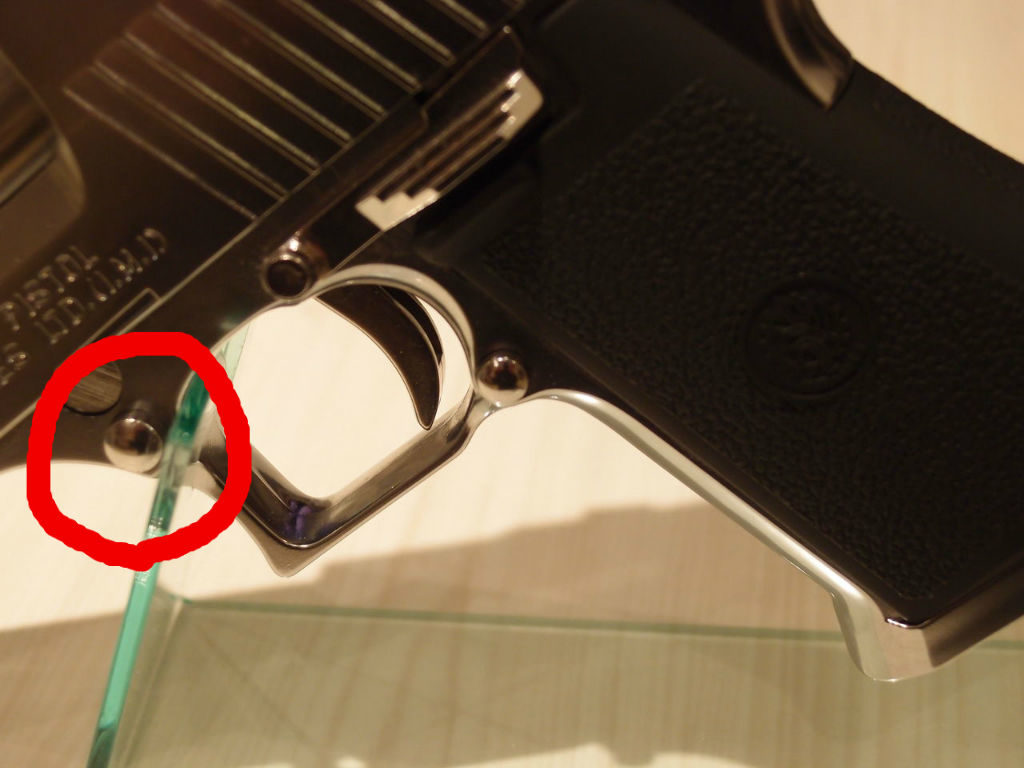

まずこのボタンを押します。 押したままの状態をキープして銃を裏返しにします。
![](https://i0.wp.com/onomatopee.blue/wp-content/uploads/2020/10/PXL_20201020_162432268.jpg?resize=1000%2C750&ssl=1)

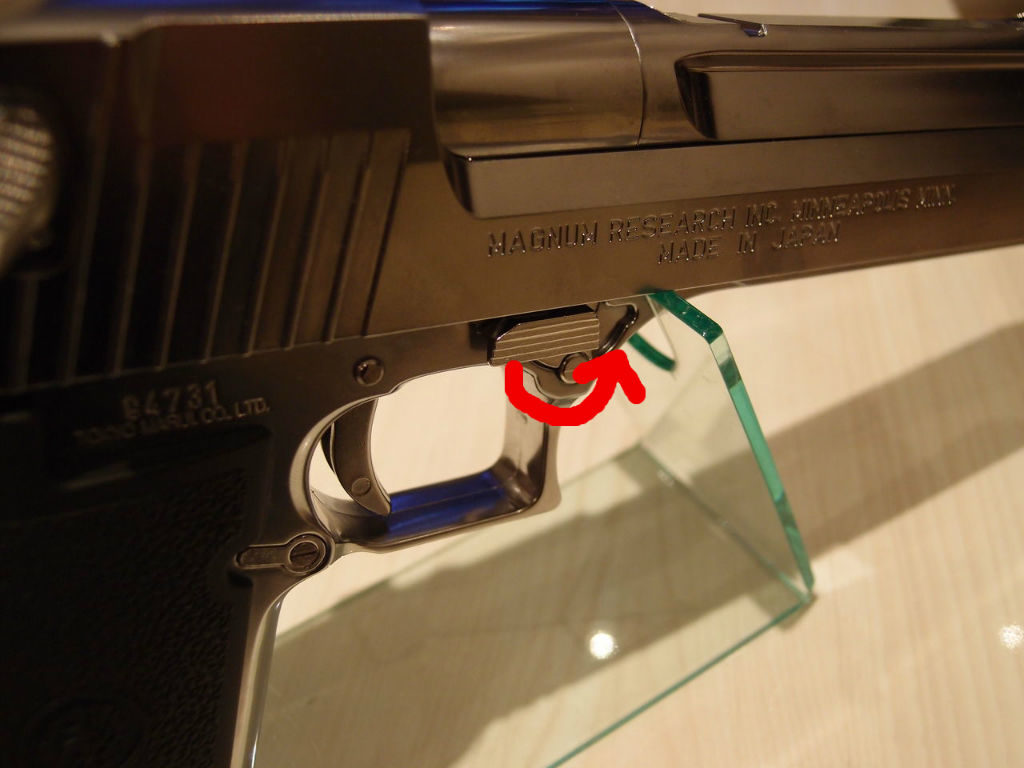

先ほどのボタンを押したままテイクダウンレバーを矢印の方向に回します。
![](https://i0.wp.com/onomatopee.blue/wp-content/uploads/2020/10/PXL_20201020_162458654.jpg?resize=1000%2C750&ssl=1)
この写真くらいの角度まで回すとそれ以上回らなくなっていますので、そこまできたら裏側のボタンは話して大丈夫です!!
![](https://i0.wp.com/onomatopee.blue/wp-content/uploads/2020/10/PXL_20201020_162557292.jpg?resize=1000%2C750&ssl=1)
スライドを前方から引き抜いていきますが、たいてい写真の位置あたりで引っかかってしまいます。
![](https://i0.wp.com/onomatopee.blue/wp-content/uploads/2020/10/PXL_20201020_162704973-1.jpg?resize=1000%2C750&ssl=1)

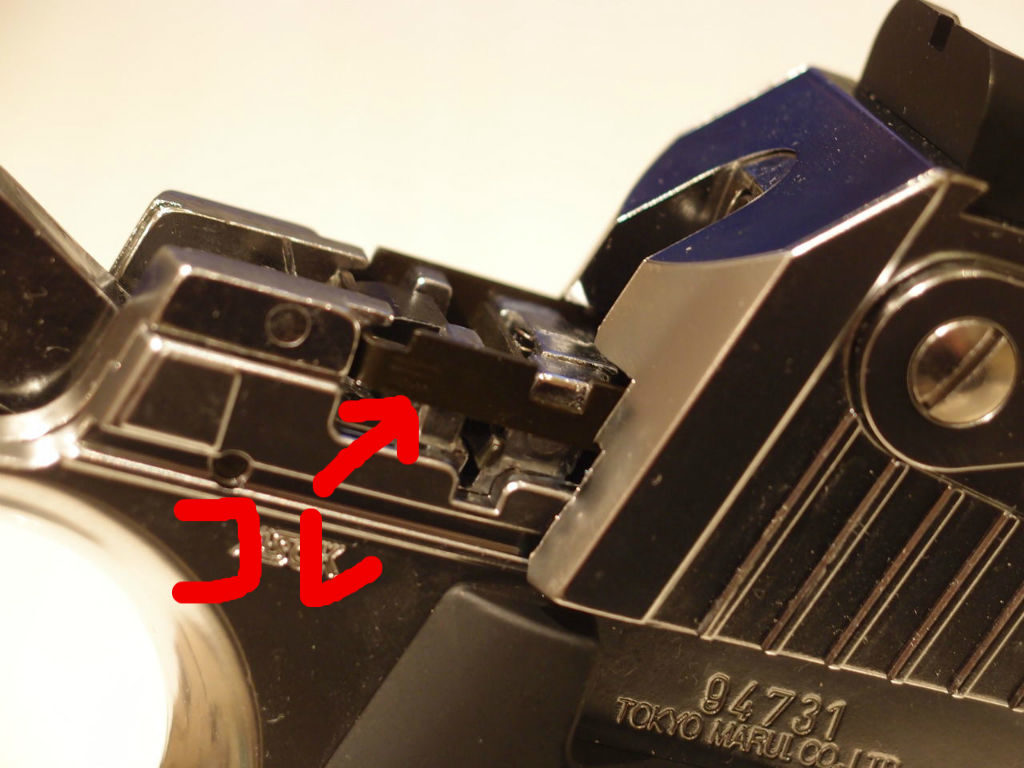

その際は矢印で示した黒いバーを下に下げることで、再び動かすことができる様になります。
![](https://i0.wp.com/onomatopee.blue/wp-content/uploads/2020/10/PXL_20201020_162742560.jpg?resize=1000%2C750&ssl=1)

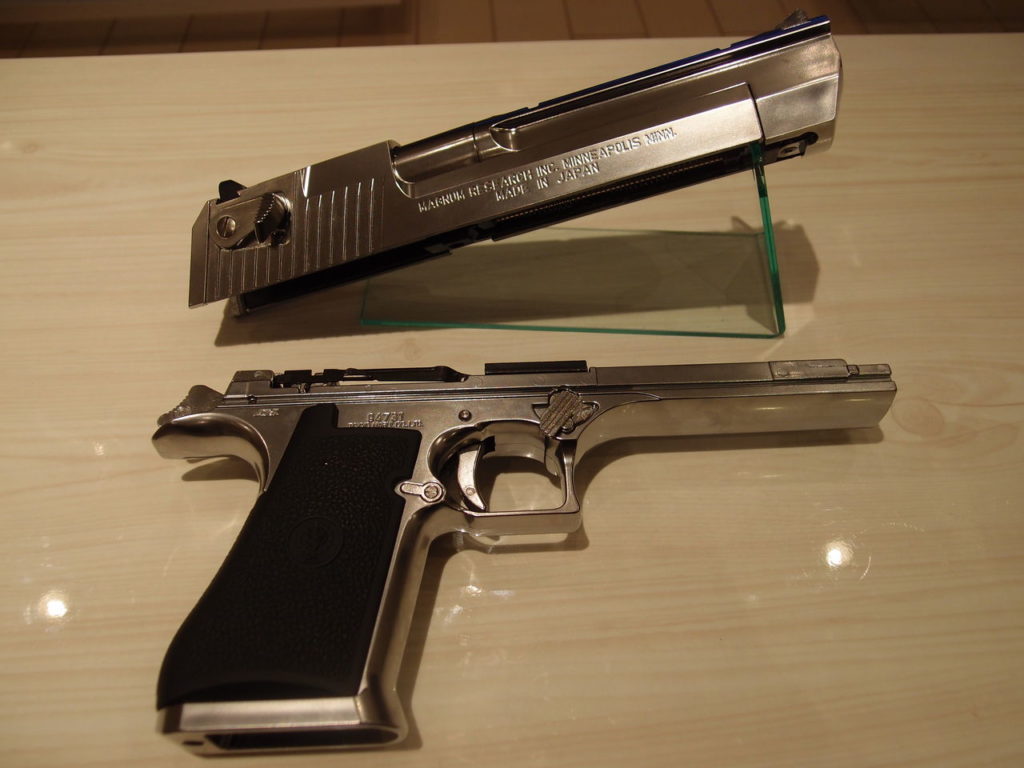

これで上下に分割することができました。
リコイルスプリングの取り外し
![](https://i0.wp.com/onomatopee.blue/wp-content/uploads/2020/10/PXL_20201020_162812017.jpg?resize=1000%2C750&ssl=1)

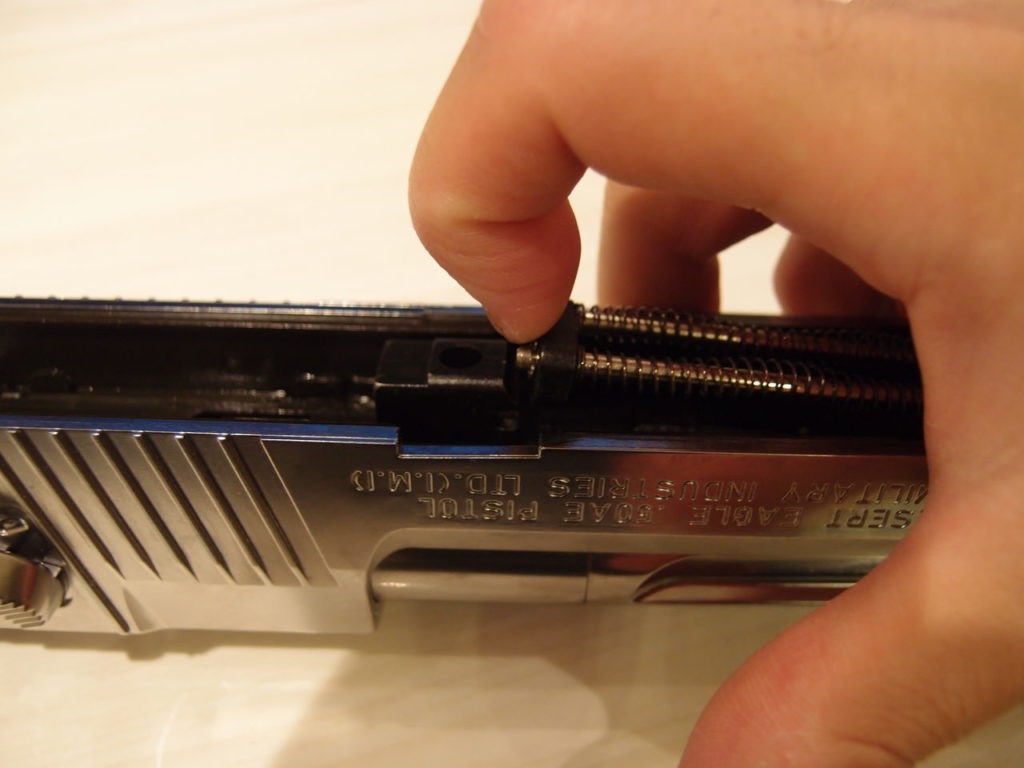

続いてリコイルスプリングとガイドを外します。 上の写真の様にスプリングを縮めます。
![](https://i0.wp.com/onomatopee.blue/wp-content/uploads/2020/10/PXL_20201020_162820384.jpg?resize=1000%2C750&ssl=1)
縮めたまま上に持ち上げると外れます。 このリコイルスプリングとリコイルスプリングガイドはEリングで留められています。 この金具は着け外しを前提とした設計ではないので、この部分は基本分解はしない方がイイと思います。
アウターバレルとチャンバーの取り外し
![](https://i0.wp.com/onomatopee.blue/wp-content/uploads/2020/10/PXL_20201020_162836540.jpg?resize=1000%2C750&ssl=1)
スライド側のレイルに切り欠き(赤丸部分)がありますので、チャンバー側の突起をそこに合わせます。 しかし、切り欠き部分の奥に別のパーツがあり、チャンバーを取り外すことができません。
ここは分かりにくいので先に分解した状態の写真で説明します。
![](https://i0.wp.com/onomatopee.blue/wp-content/uploads/2020/10/PXL_20201020_163006093-1.jpg?resize=1000%2C750&ssl=1)
矢印で指した2本のバーがノズルから伸びています。 このバーがが先ほどの切り欠きに接しており、チャンバー取り外しの邪魔になっています。
![](https://i0.wp.com/onomatopee.blue/wp-content/uploads/2020/10/PXL_20201020_163029813.jpg?resize=1000%2C750&ssl=1)
上の写真の様にバーを指で押すと少ししなりますので、押したままにしてチャンバーの突起が逃げられるスペースを作って取り外します。
![](https://i0.wp.com/onomatopee.blue/wp-content/uploads/2020/10/PXL_20201020_162924851.jpg?resize=1000%2C750&ssl=1)
先ほどはあらかじめ分解しておいた写真でしたので、こちらには分解前の状態の写真を貼りました。 ちょっと分かりにくいですが、チャンバーを捻る様な感じで取り外します。
![](https://i0.wp.com/onomatopee.blue/wp-content/uploads/2020/10/PXL_20201020_162944443.jpg?resize=1000%2C750&ssl=1)
上手く切り欠きを通過できるとこの様に回転しながら外れていきます。
![](https://i0.wp.com/onomatopee.blue/wp-content/uploads/2020/10/PXL_20201020_164434262.jpg?resize=1000%2C750&ssl=1)
アウターバレルとチャンバーがスライドから分離しました。 通常分解の範囲としてはここまででしょう。
屋外でのサバゲで使ったあとは分解して可動部を綿棒などで掃除し、砂や埃などの汚れを取り除いてあげるのが重要です。 そのまま使っていると汚れが研磨剤代わりになってスライドやそのほかのパーツがどんどん摩耗してしまいます。 掃除した後はしゅっとシリコンスプレーを一吹き( ・∀・)r鹵
ハンドガンとはいえ一万円以上する高価なものですから大切にしていきたいですね!!
それでは!!
