【分解】JG製AK-47βショーティー ~外装編~

こんにちは、おのまとぺ(゜∀。)です!!

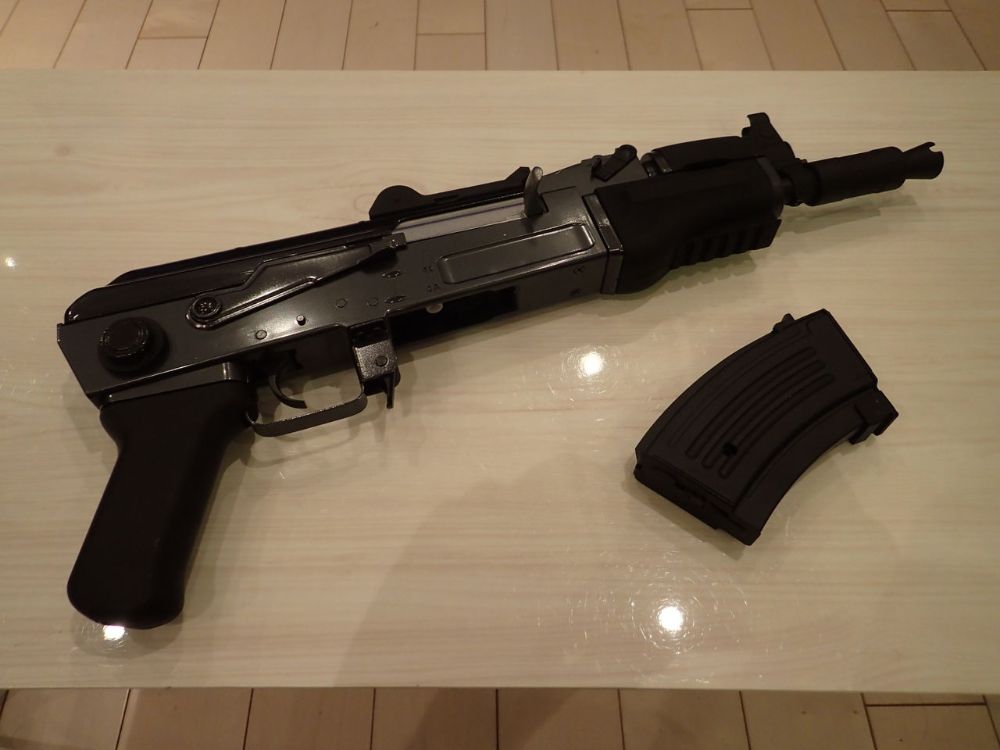

先日購入したJing Gong製のAK-47βショーティーですが、試しに箱出しのままサバゲに投入してみたところ、やっぱりダメダメだったので分解整備していきます~(`・ω・´) 私どんな中華ガンでも一度は箱出しで試してみたくるんですよ笑

前回の記事

このJing Gong製のAKは基本的にマルイAKをフルコピーしているようですので、分解方法は一緒だと思われます。(マルイのAKを触ったことが無いのでで確信はない・・・汗)

それでは、早速分解していきます!!

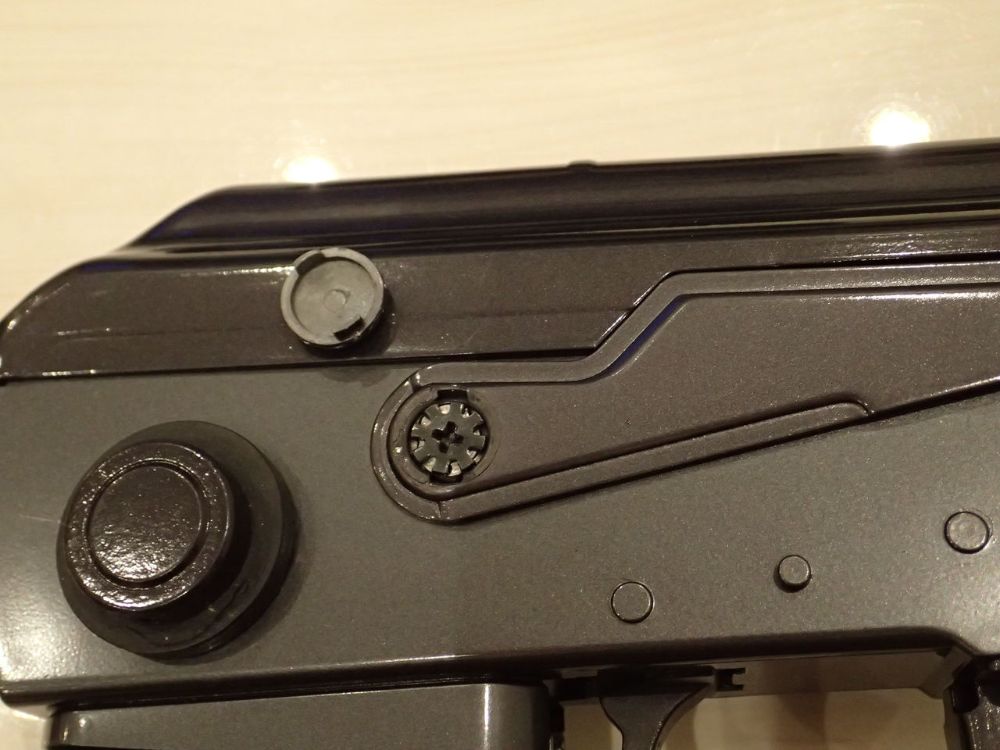

まずは、セレクターの基部にあるこのキャップをマイナスドライバーなどでこじって外します。

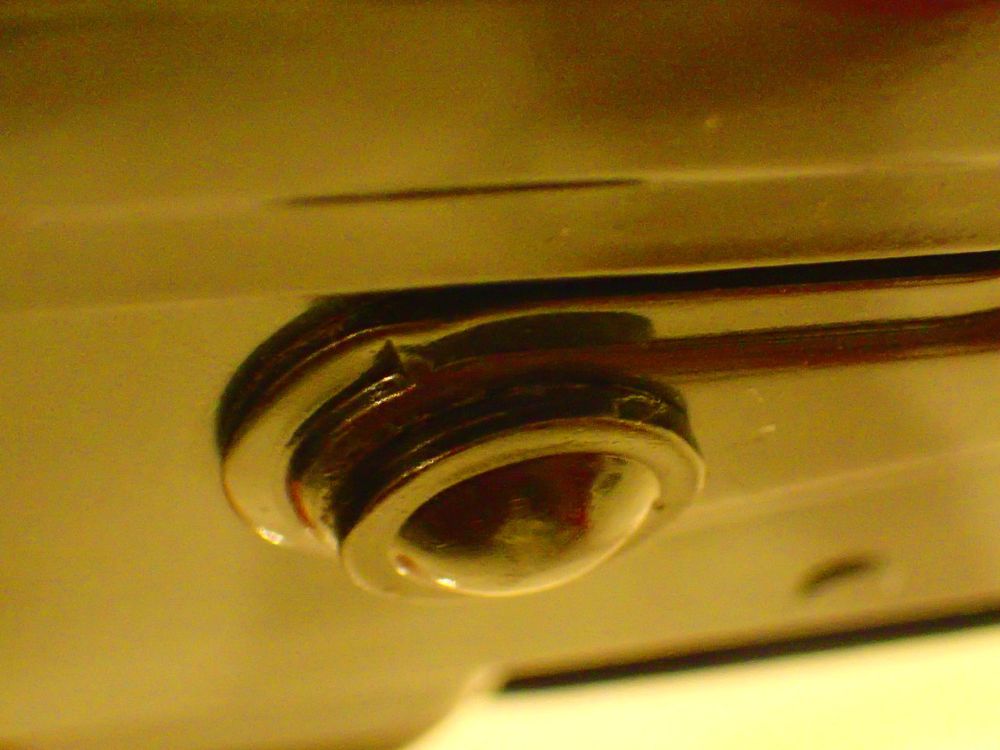

するとこんな感じで特殊なプラスネジが出てくるのでそれを外します。

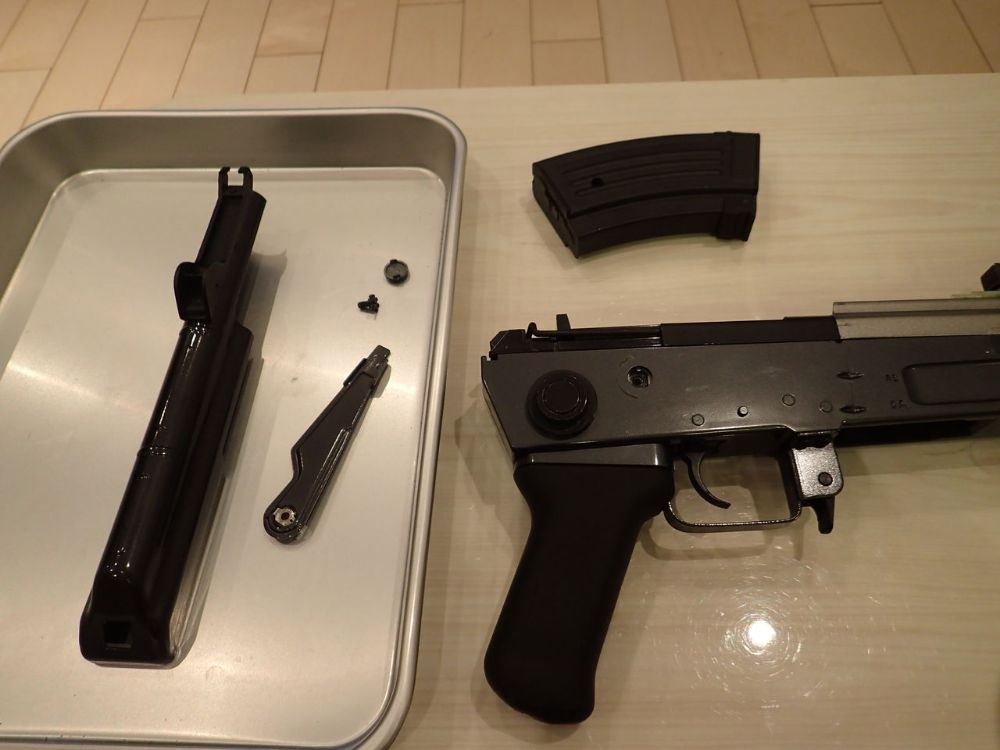

セーフティーレバーが外れます。 ついでにアッパーレシーバーカバーも外しました。

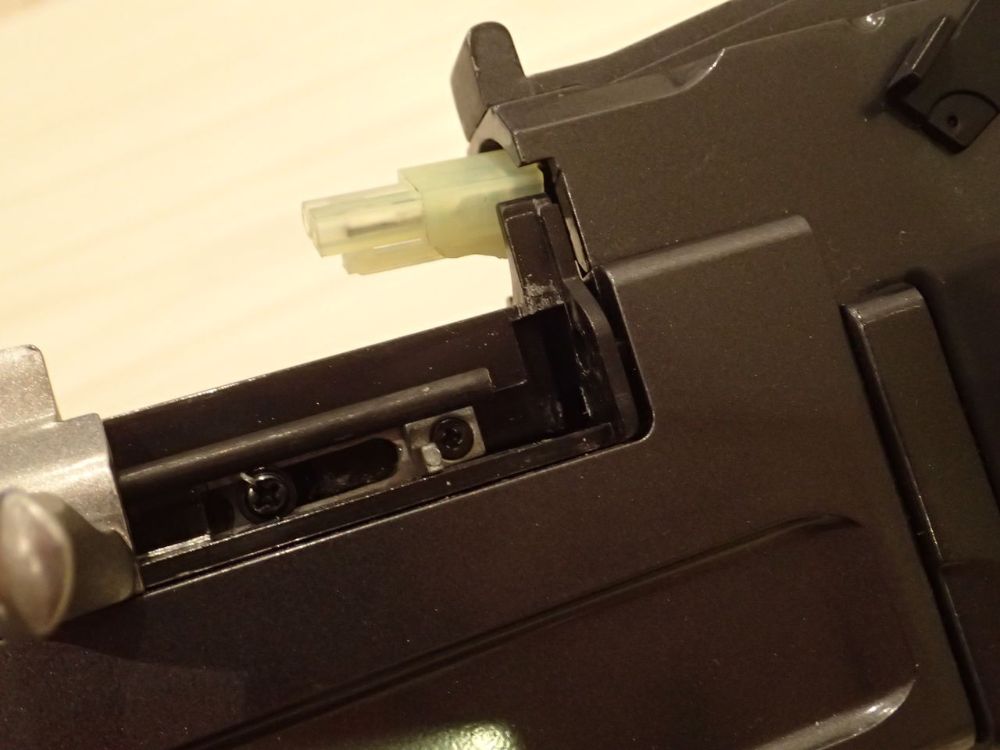

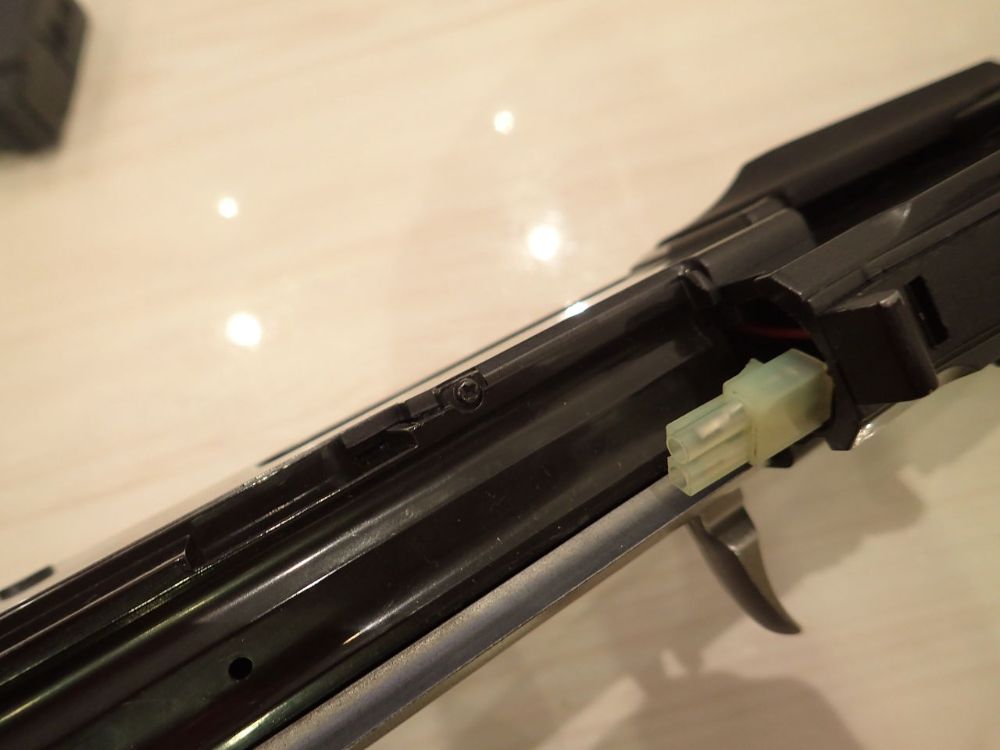

メカボックスとバッテリースペースを区切っているプラスチック板についている小さなネジを外します。

アッパーレシーバーカバーを止めているボタン(名前なんていうんでしょうか)に刺さっているボルトのスプリングガイドを外します。

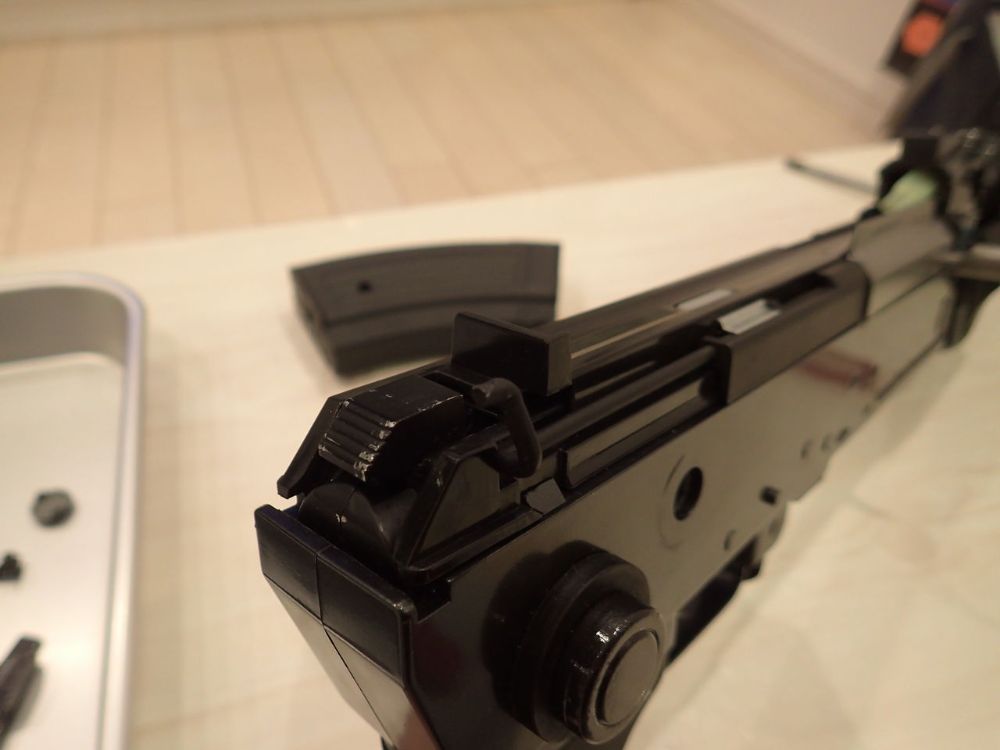

するとリアサイトブロック側も引っこ抜けるので後ろにスライドさせて抜きます。

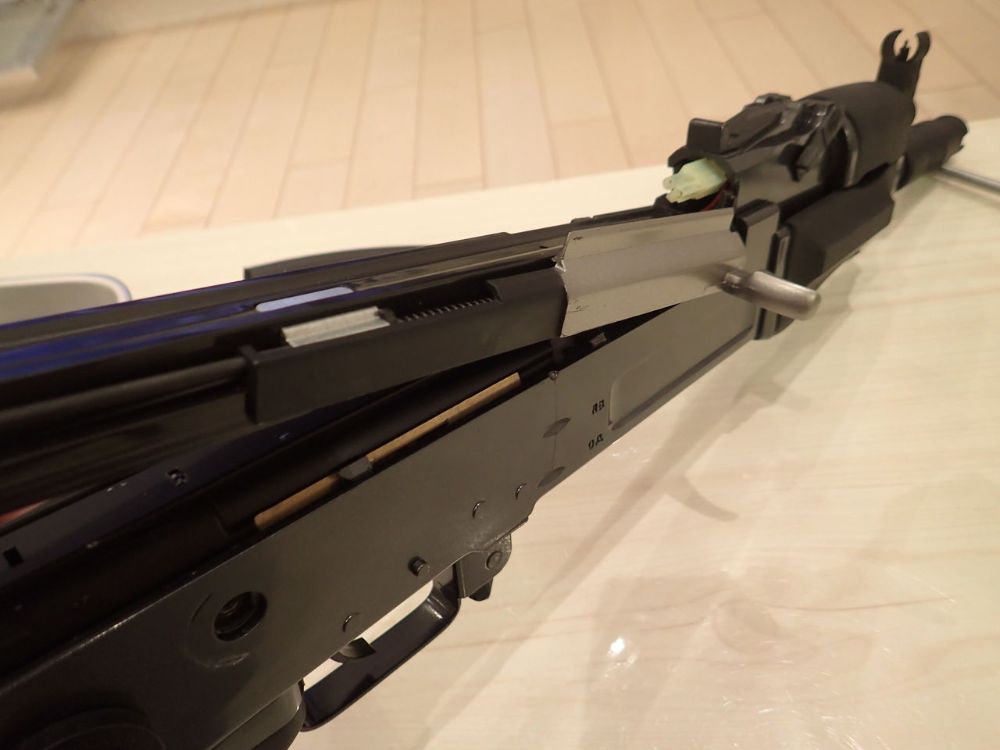

ブラスチック板がボルトごとガバッと外れます。

次はフロント部分に行ってみたいと思いまーす(`・ω・´)

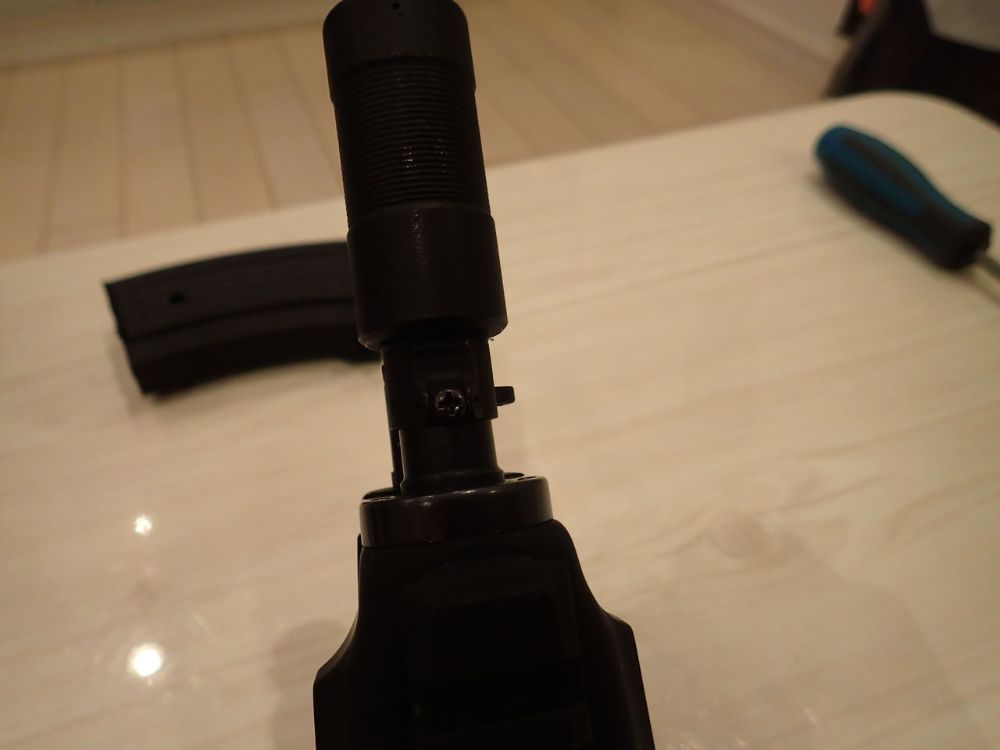

フロントサイト下面のプラスネジを外します。

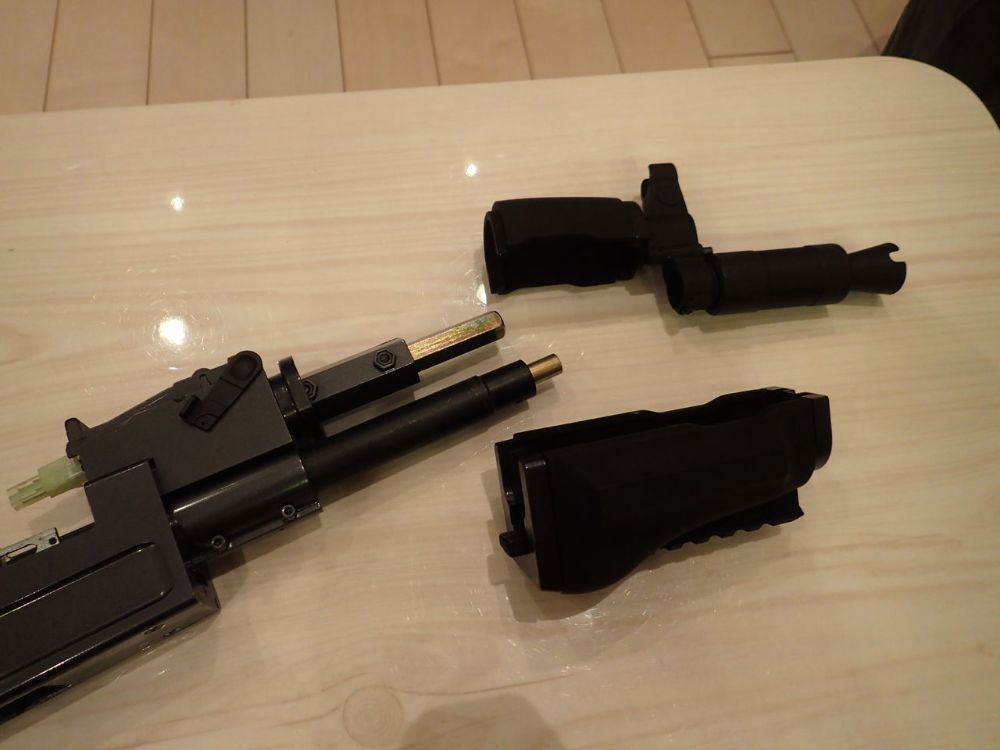

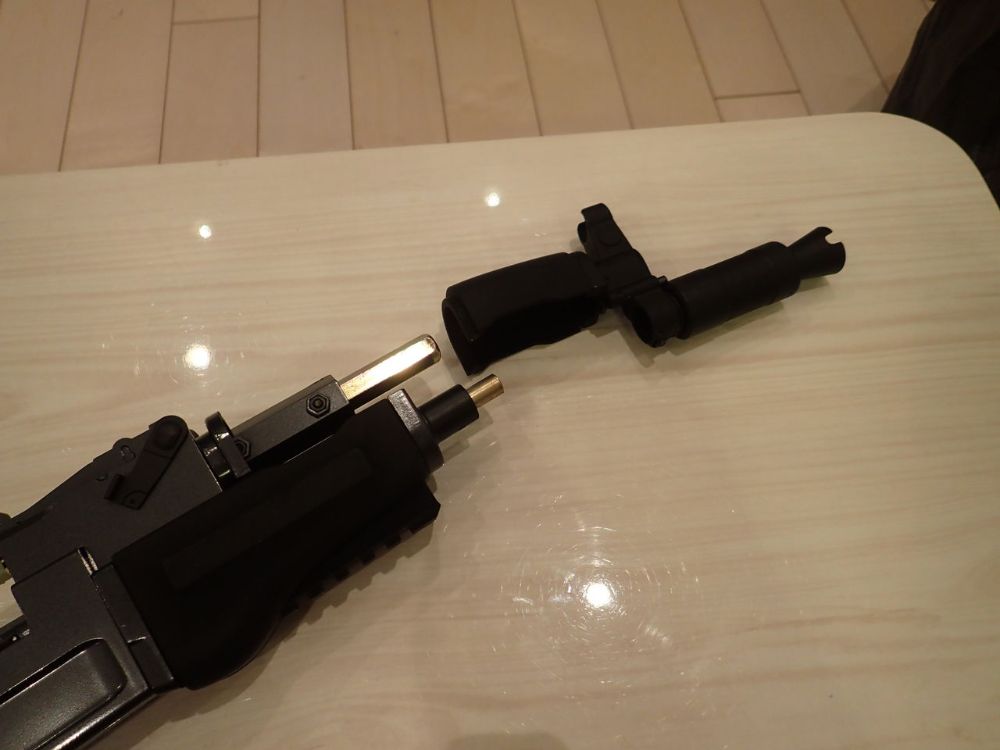

そしてフロント部分を引っ張るとごそっと抜けます!!

ロアハンドガードも外れます。 ちなみに金色に輝く金属棒は重量を増すために入っているおもりです。 剛性アップの意味合いもありそうですねー

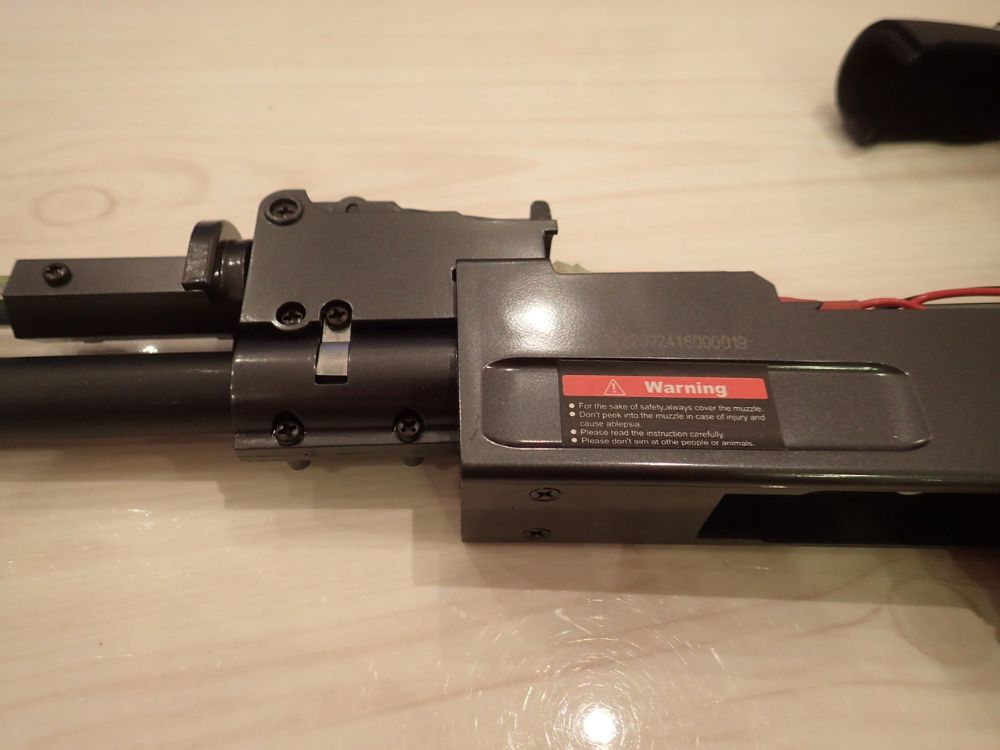

フレーム下部(上の写真でいうと注意書きシールの下)のプラスネジ2本を外します。

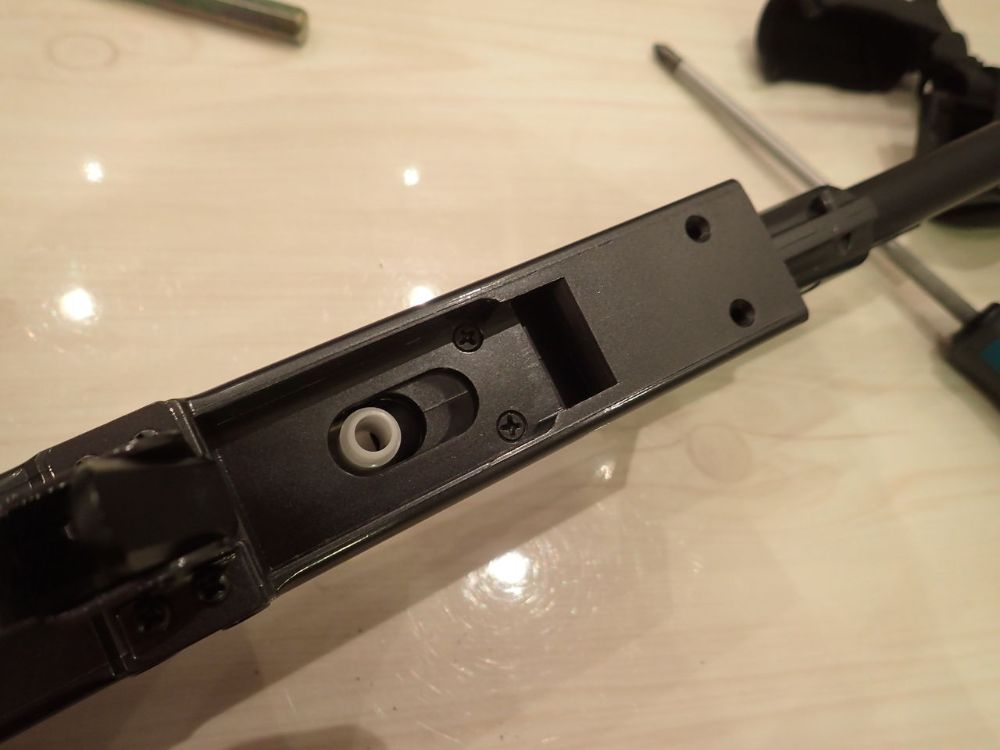

マガジン挿入口にあるプラスネジ2本も外します。 これでホップチャンバーなどと一緒にリアサイトブロックが外れます。

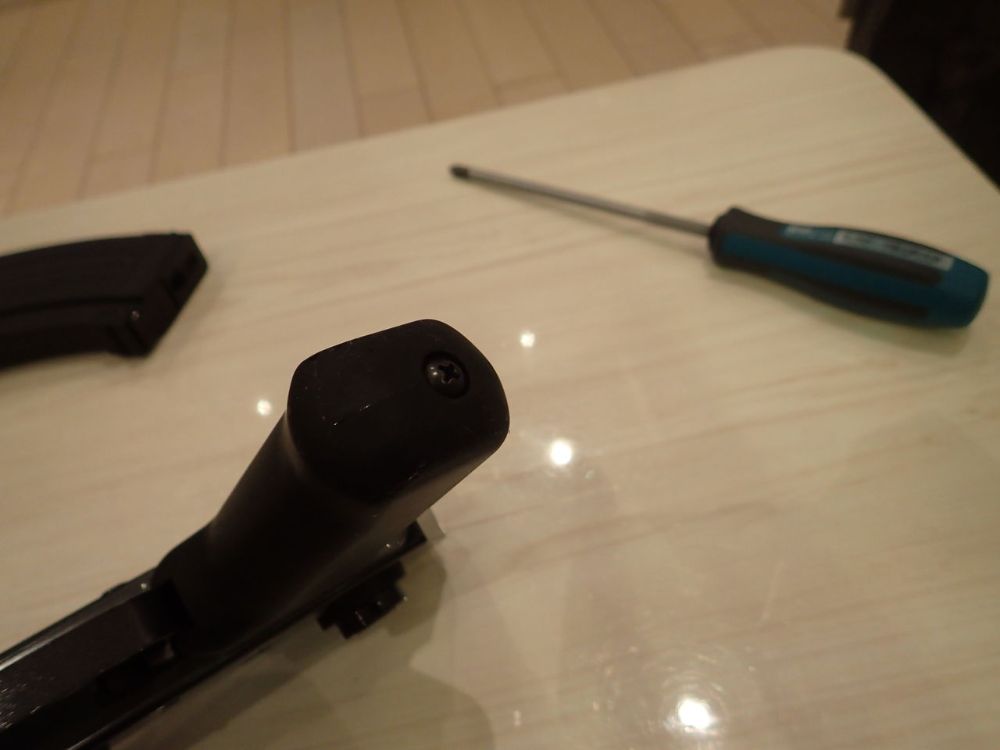

ここでグリップも外しておきましょう。 グリップ底面にあるプラスネジを外し、グリップを引っ張ると抜けます。

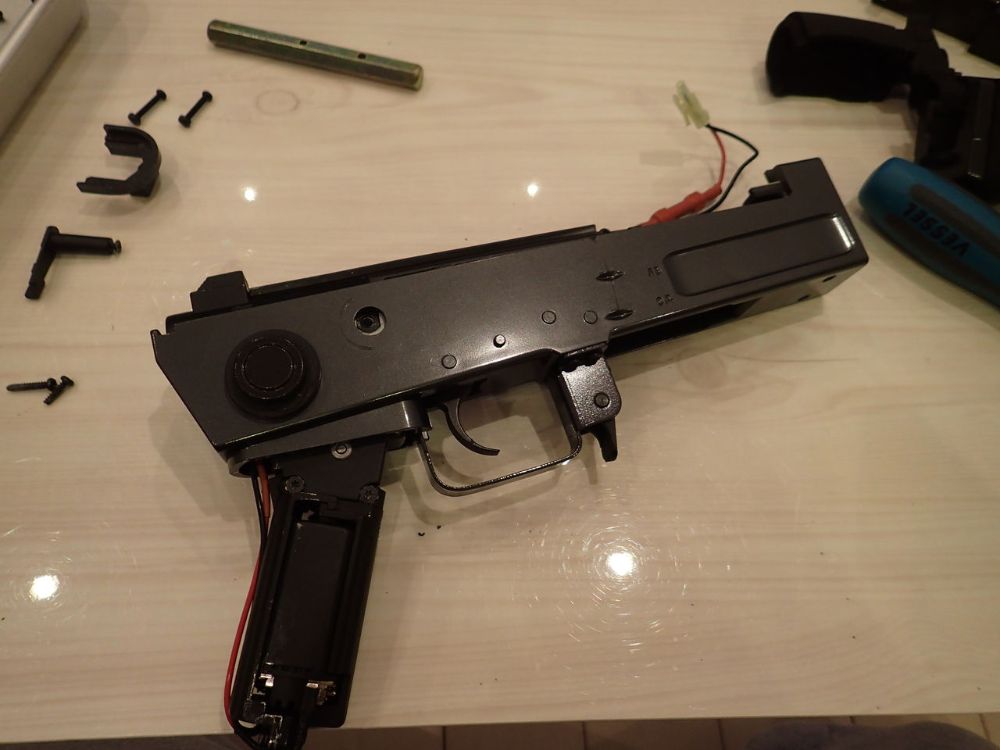

グリップも外れるとこの状態になります。 貧相・・・(´;ω;`)

あとはメカボックスを上に引っこ抜けば終わりです~

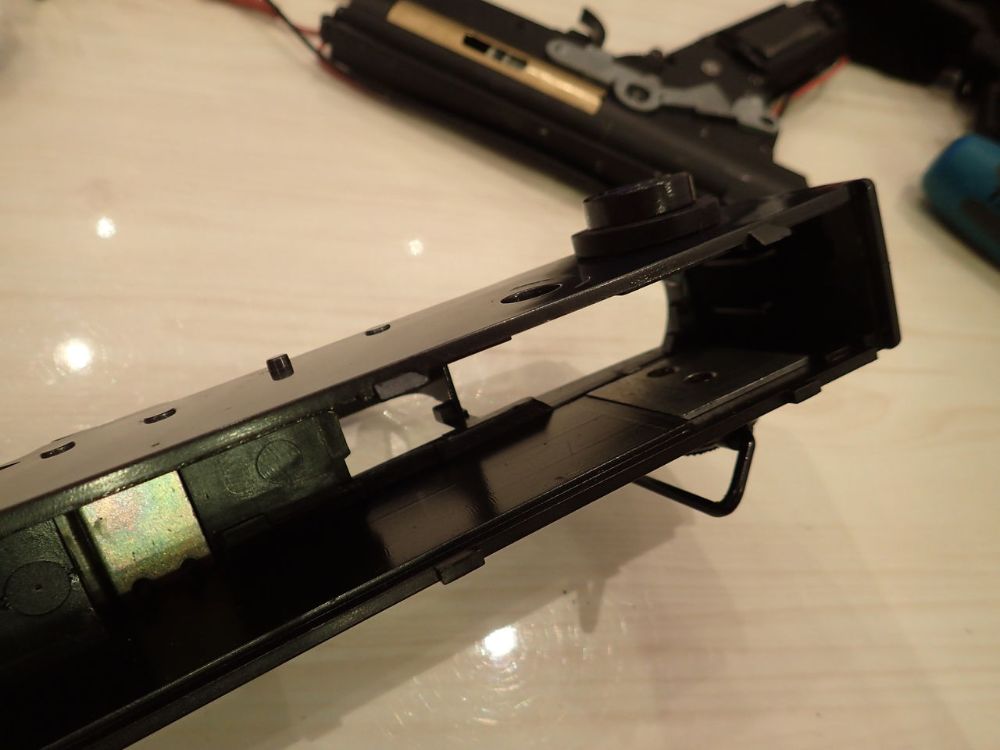

フレームの内側を見ると、所狭しと重量アップのための金属パーツが盛られています。 そのかいあってコンパクトなのに結構ずっしりしています。

以上外装分解でした~

それでは!!
