【完全分解】東京マルイ G17 3rd Gen.≪前編≫

こんにちは、おのまとぺ(゜∀。)です!!

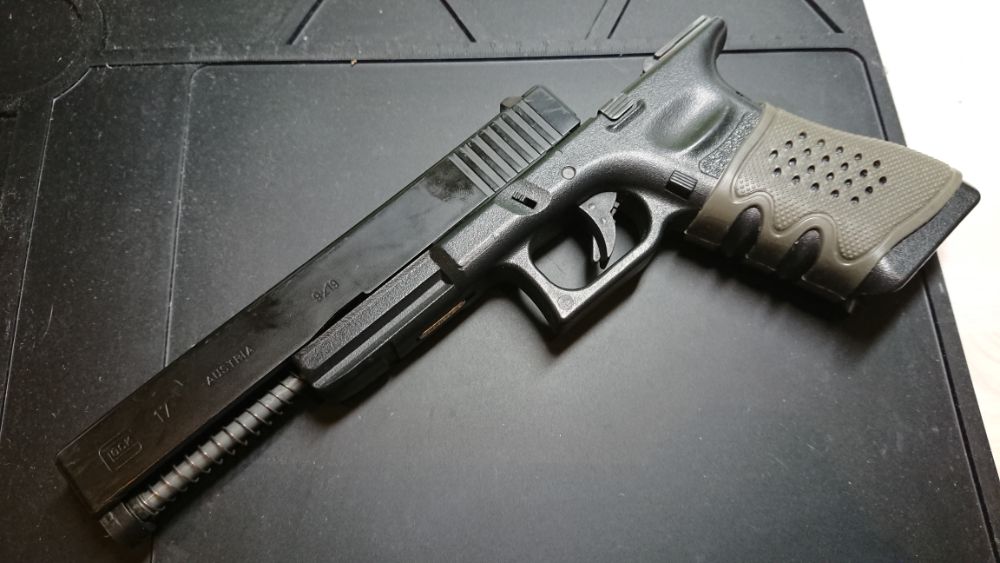

今回は東京マルイ製ガスブローバックガン『Glock17 3rdジェネレーション』の完全分解方法の前編でございます。 前編では主にスライドの分解方法を紹介していきます!!

G17は東京マルイ製ガスブローバックの中でも安定した動作と高い命中精度、豊富なカスタムパーツで大変人気のある機種です。 また少々荒い使い方をしたくらいじゃ壊れないタフな一丁でもあります。 しかし、当然使い込んでいけばメンテナンス、そして時にはオーバーホールが必要になってきます。 そんなときの一助となれば嬉しいです(゚∀゚)

・・・まぁ、Gen.4が出た今どれだけ需要があるかわかりませんがよければ参考にしてくださいね笑

まずは通常のフィールドストリッピングの手順で分解していきます。

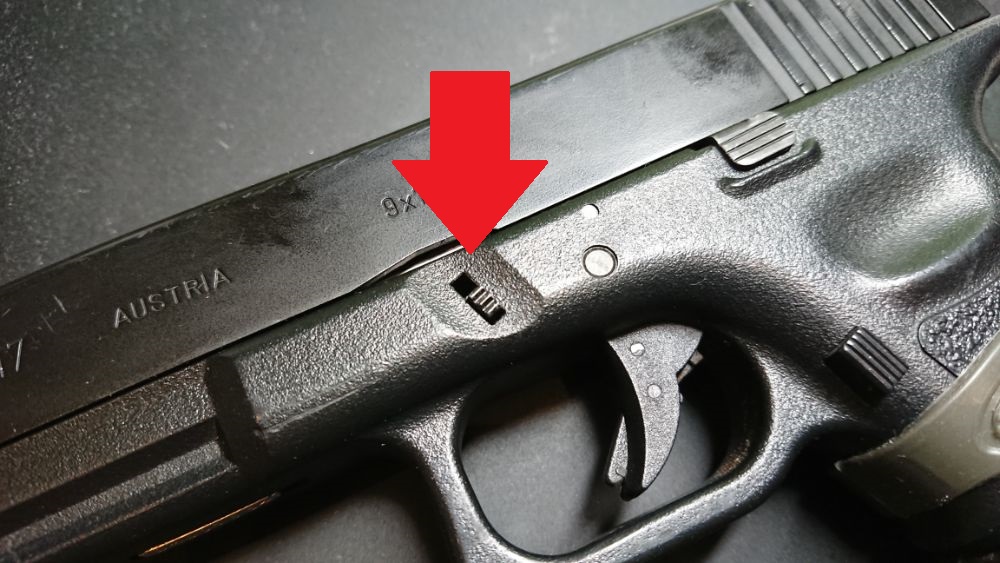

まず矢印の部分のつまみをフレームの両側からつまむ様にして下げます(写真は下がった状態) これはグロックシリーズ共通のフィールドストリッピング方法ですね(゚∀゚)

先ほどのつまみを下げたままスライドを前方へ動かして取り外します。

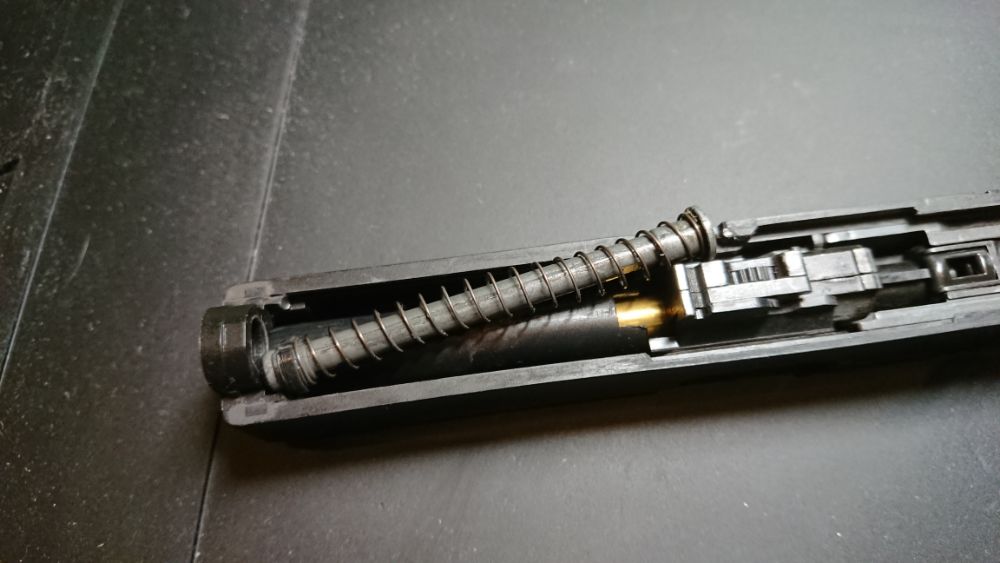

リコイルスプリングガイドを外します。 スライド側のリコイルスプリングガイドが通る部分が穴になっているため、そのまま引き抜こうとすると引っかかってしまいます。 スプリングガイドにはまっている黒いプラスチック製のC型カラーを押してスプリングを縮めながら取り外すとうまくいきやすい様に思います。

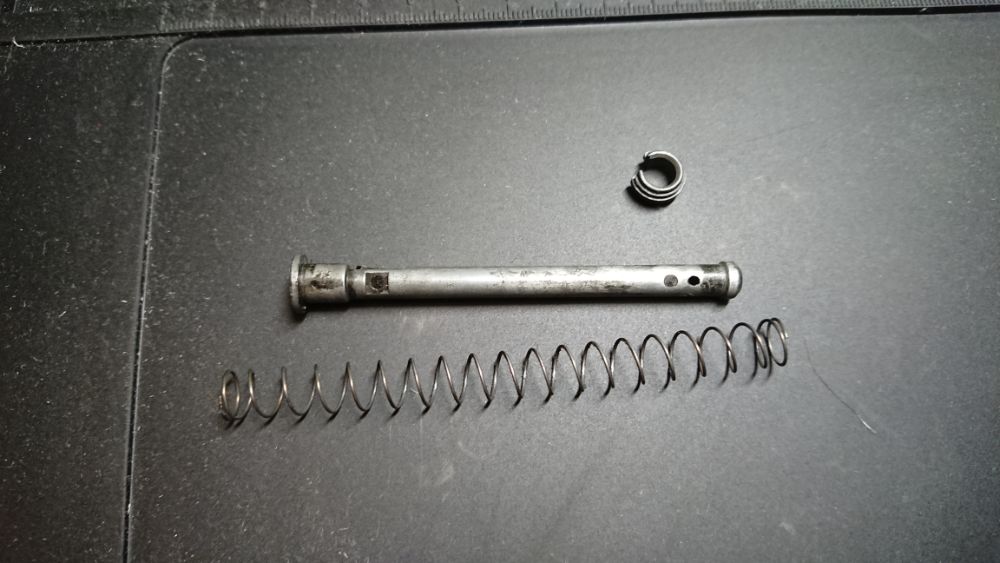

リコイルスプリングガイドにはまっているC型のカラーを外すとスプリングを取り外すことができます。 結構固いのでケガにご注意を!

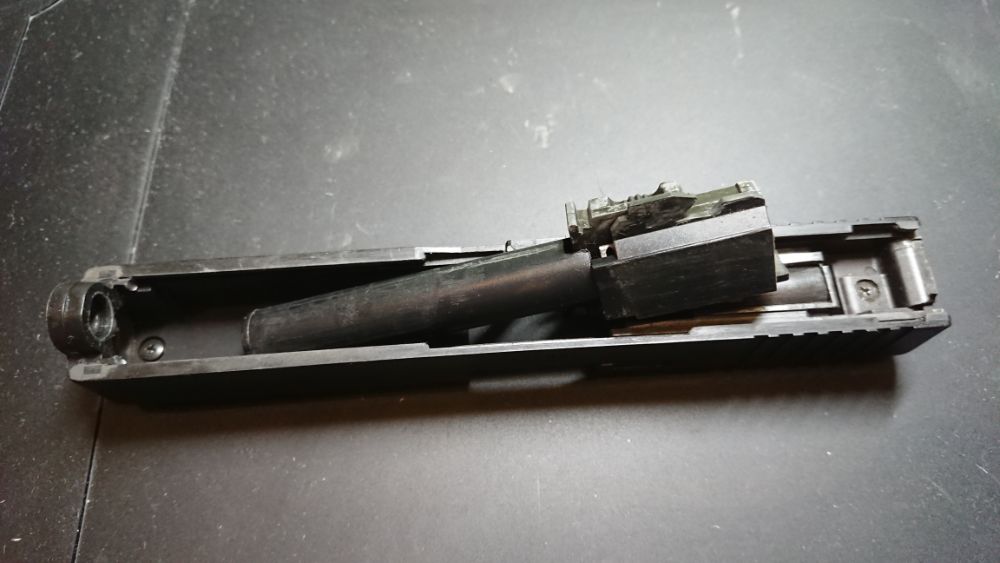

続いてアウターバレルを引き抜きます。

チャンバーの分解

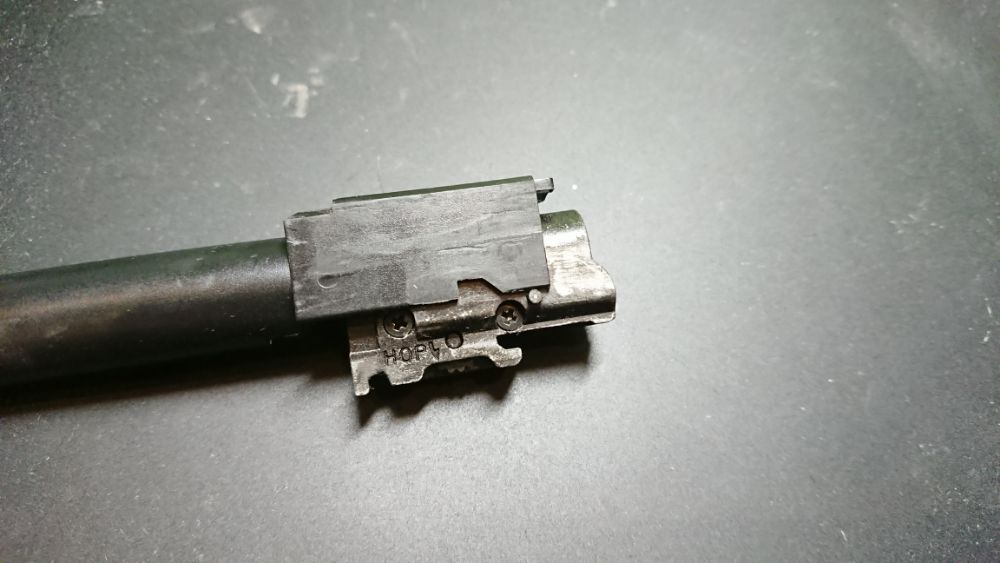

まずチャンバーとインナーバレルをアウターバレルから引き抜きます。

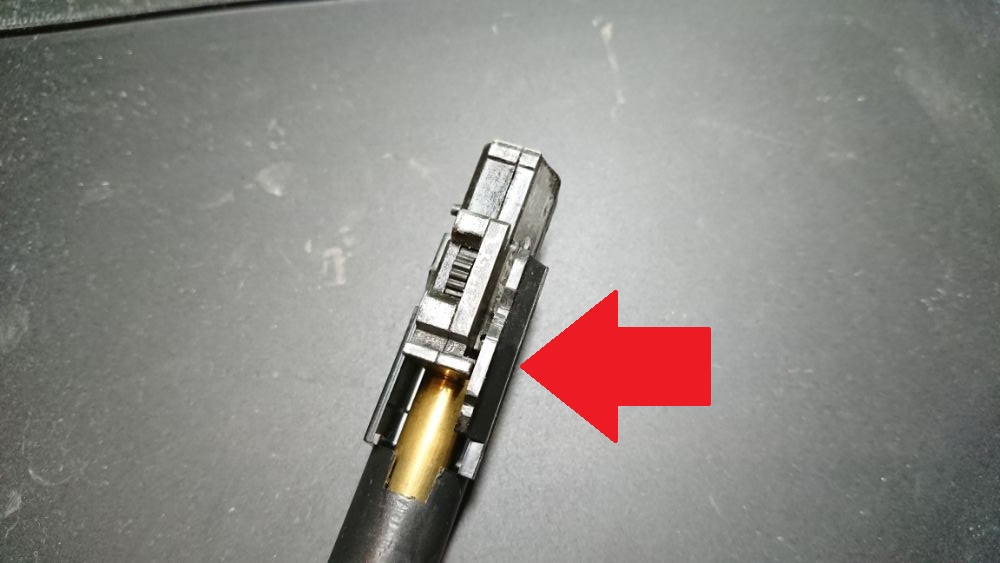

チャンバーの突起がアウターバレルに引っかかってしまうので、写真の様にチャンバーを少し写真の方向で見て左に傾けながら引き抜いていきます。

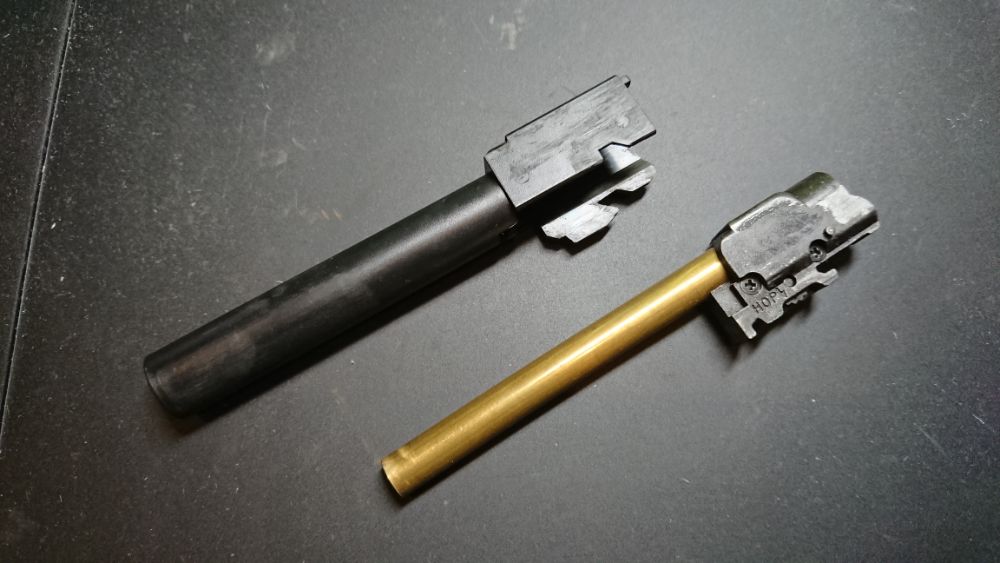

アウターバレルからチャンバーとインナーバレルを引き抜きました。 ショートリコイルの摩擦でチャンバーに瑕が目立ちますね(´・ω・`)

チャンバー・インナーバレルの分解

ここからは工具が必要な工程になります。

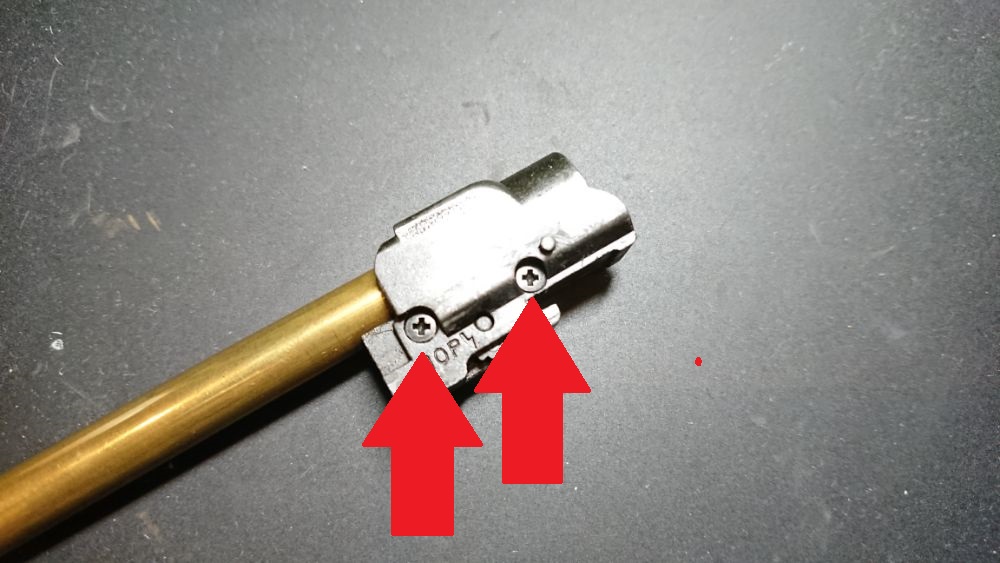

チャンバーにある2つの+ネジを外します。 小さいので失くさない様に気を付けてください。

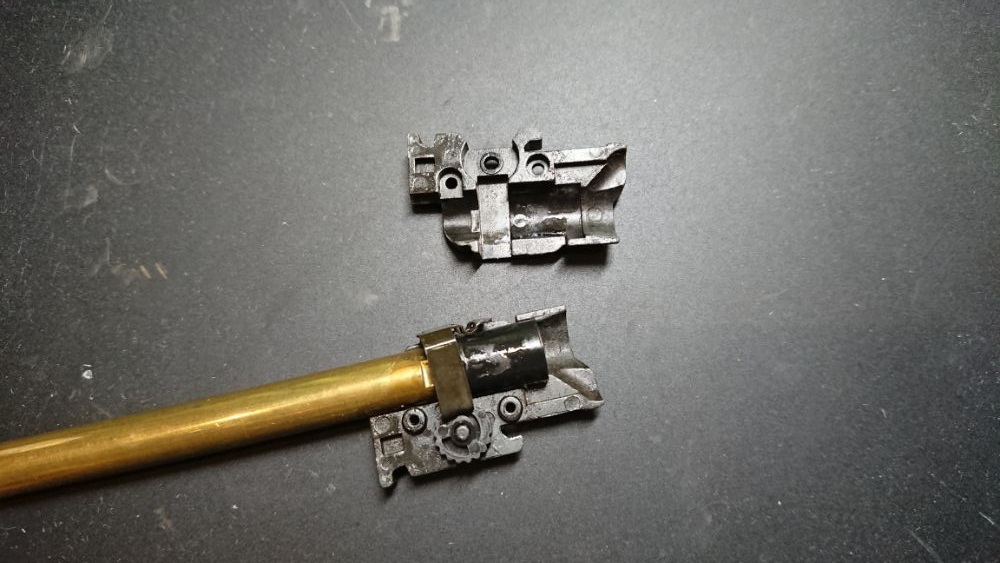

チャンバーを開きます。 固いときは小さいマイナスドライバーなどでこじると開きます。

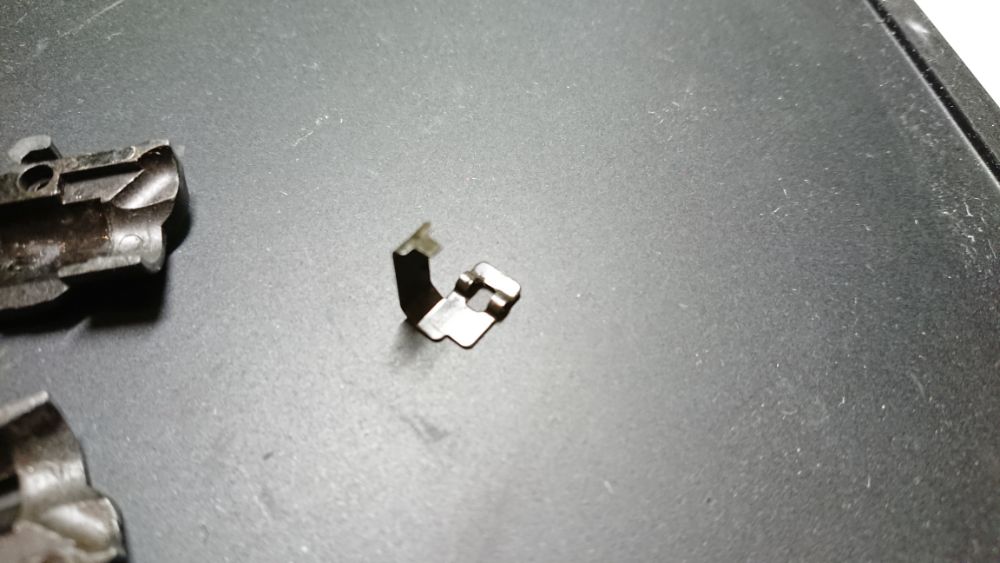

これがHOPアームです。 力や重みが掛かると簡単に曲がってしまうのでご注意を。

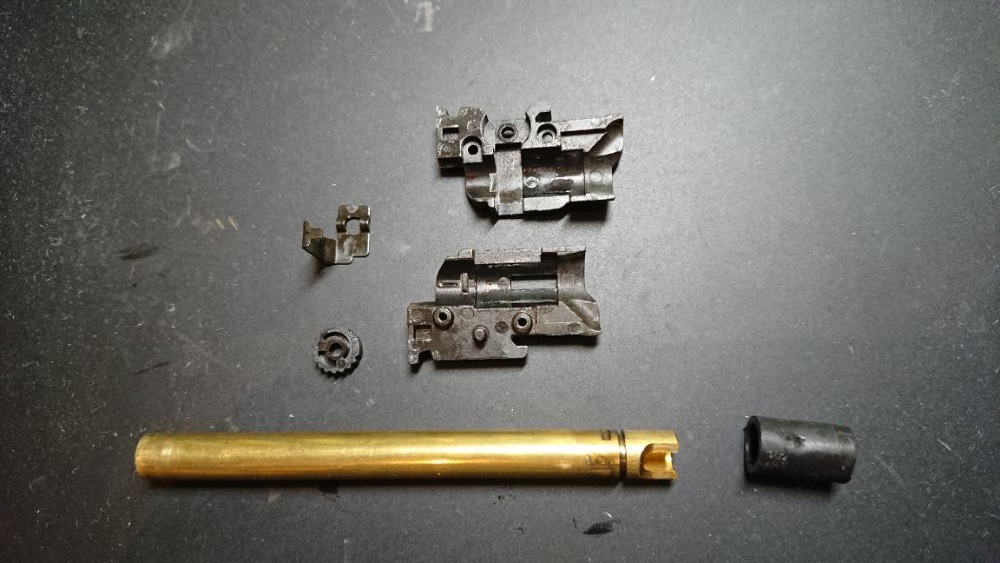

HOPダイヤルははまっているだけなのでそのまま引き抜けます。 インナーバレルとパッキンもはまっているだけなので簡単に取り外せます。

次にスライドを分解していきます。

ブリーチの取り外し

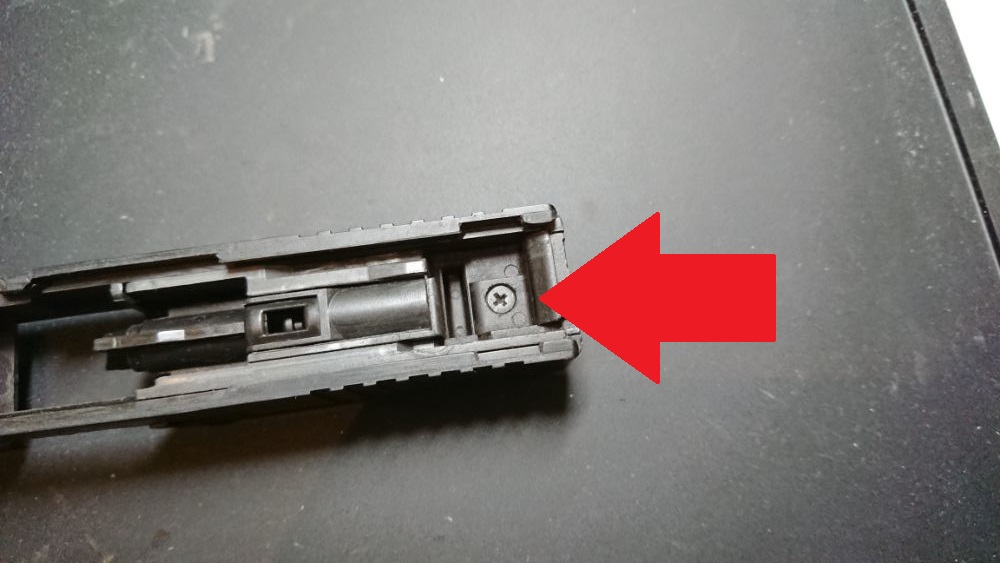

矢印で指したネジを外します。

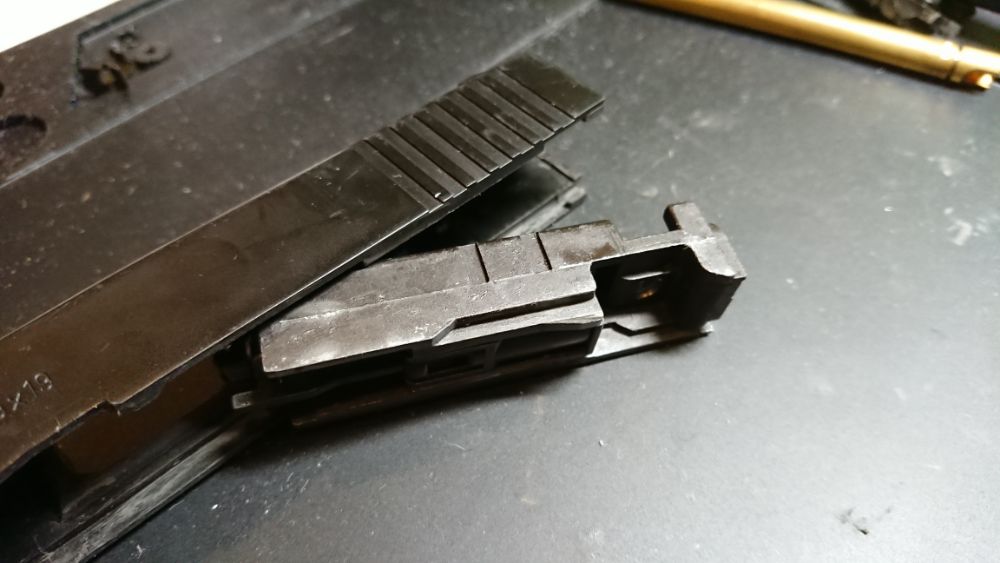

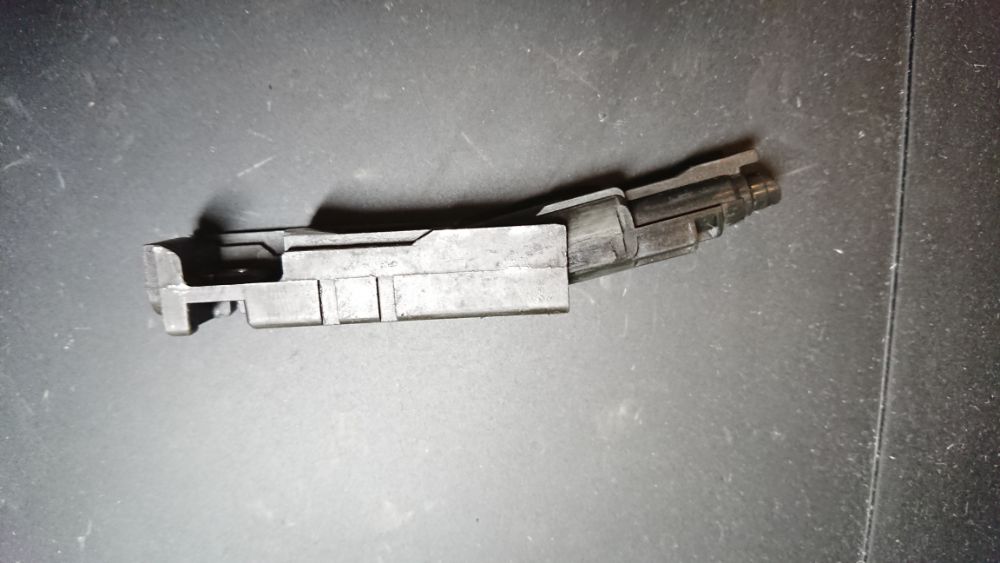

ブリーチを引き出します。 ブリーチの上部にスプリングがはまっているので飛ばさない様に気を付けてください。

ブリーチの分解

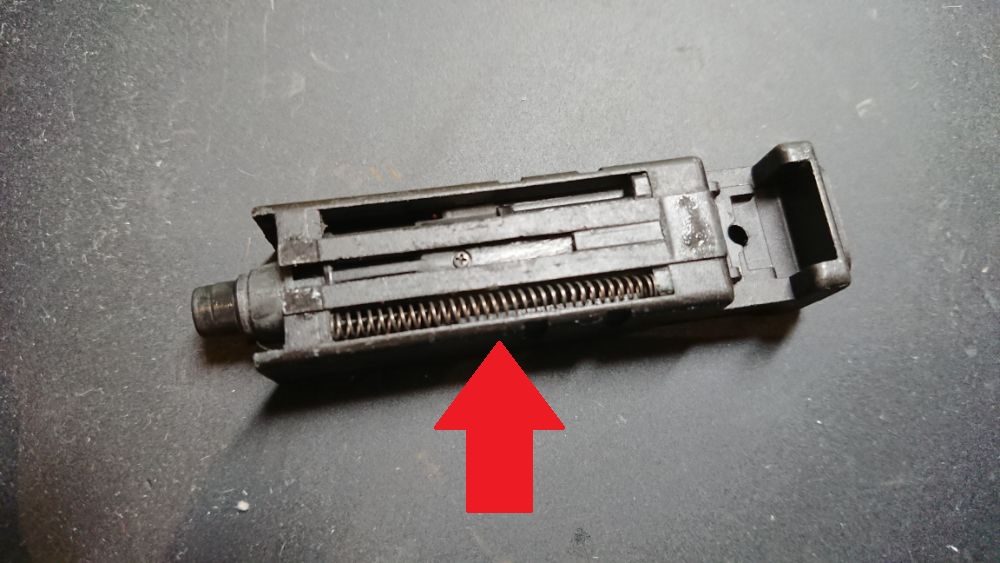

ブリーチ上部のスプリングを外します。 飛ばさない様に気を付けてくださいね。

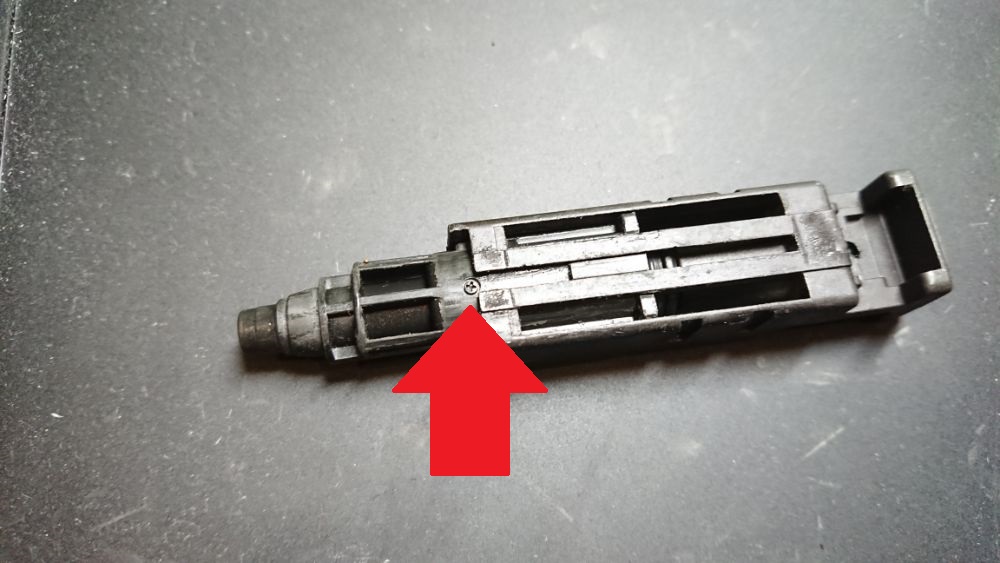

矢印の位置にある小さい+ネジを取りはずします。 このネジはめちゃくちゃ小さいので紛失にご注意を~

ノズルを引き出します。 上の写真の様にちょっとナナメに引き出すとうまくいきます。 撃つ度に動くパーツなのでかなり擦れ跡が目立ちますね。

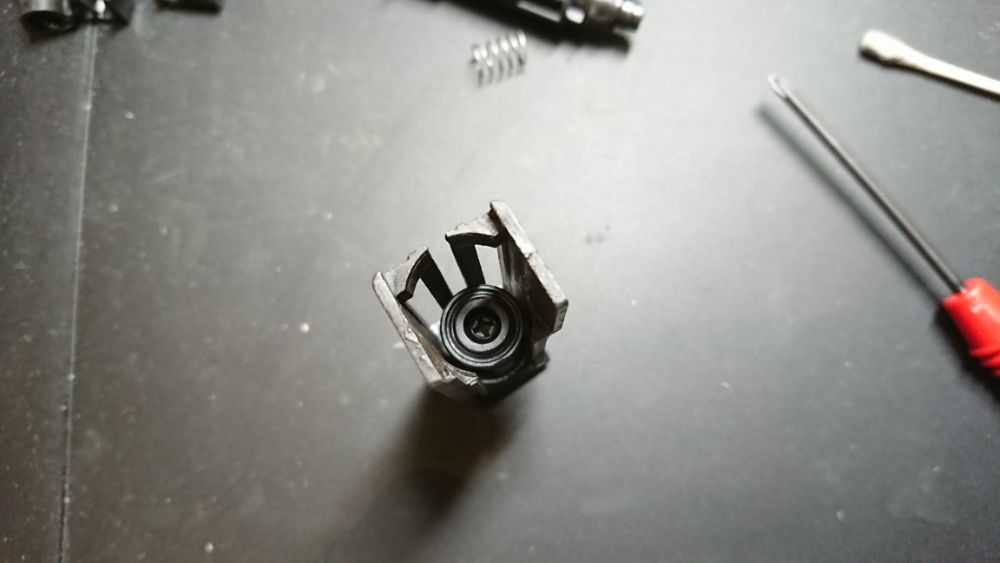

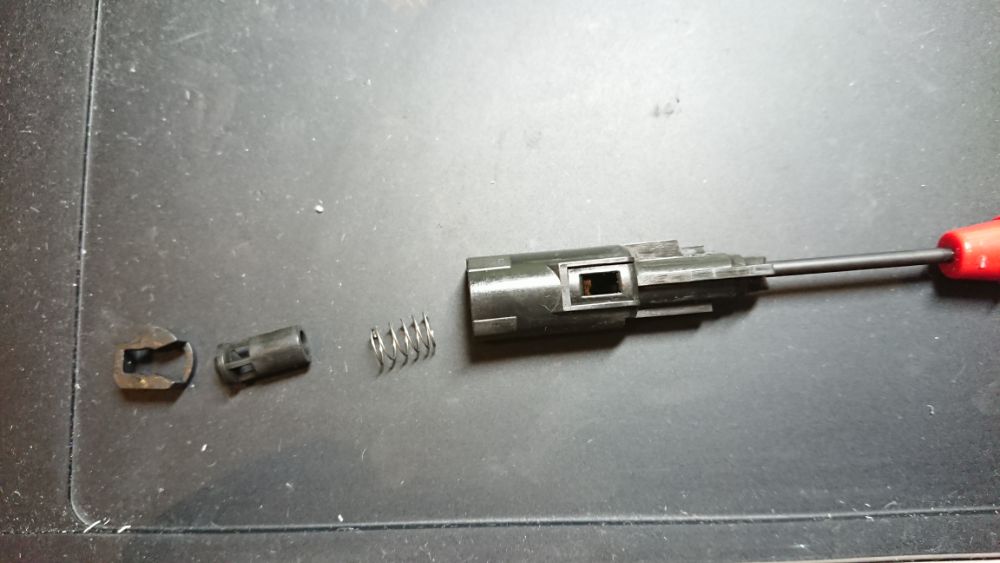

ノズル前方から細いドライバーなどで突っつくとノズルの中身が取り出せます。 パーツの並びや向きはよく覚えておいてください。

ブリーチの中のプラスネジを取り外すとピストンが外れます。

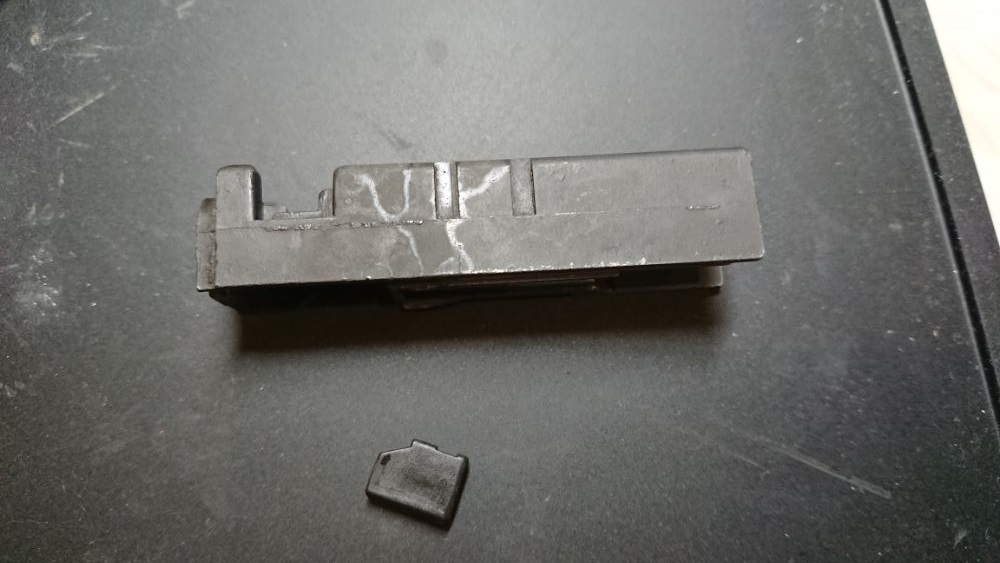

ブリーチの中から四角いプラスチックのパーツが出てきますので失くさない様に気を付けてください。

サイトを外す場合はブリーチがはまっていた部分にあるネジを外してリアサイトを引き抜きます。

とりあえず前編は以上です!! 次回はフレームの分解を行います!!

それでは。
