【修理】東京マルイ 電動ハンドガンG18C 軸受・配線交換

こんにちは、おのまとぺ(゜∀。)です!!

前回バラした友人の電動ハンドガンG18Cを組み立てていきます。

【修理】東京マルイ 電動ハンドガンG18C 動きが鈍い!!

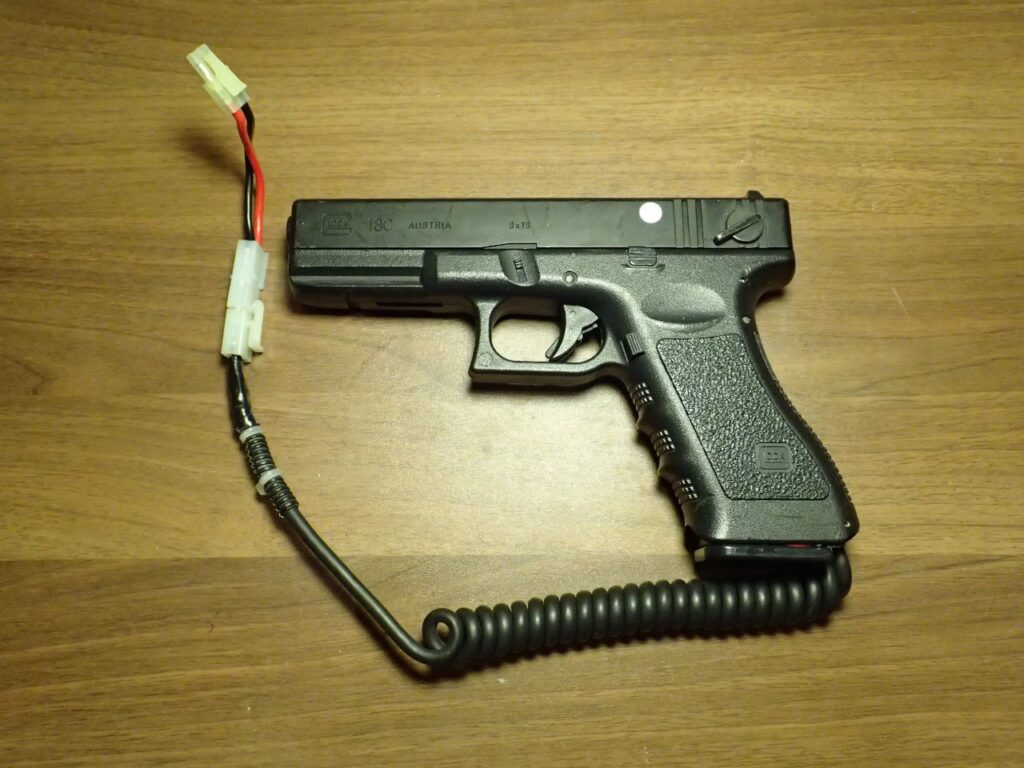

預かった東京マルイ製電動ハンドガンG18Cのカスタム品

今回はメカボを組み立てつつ、軸受の交換・内部バッテリー仕様への配線変更をやっていきます。 メカボ組み立ての詳細は↓の過去記事をご覧くださいm(_ _)m

東京マルイ 電ハンG18C セクターギア交換・軸受ベアリング化

軸受の交換

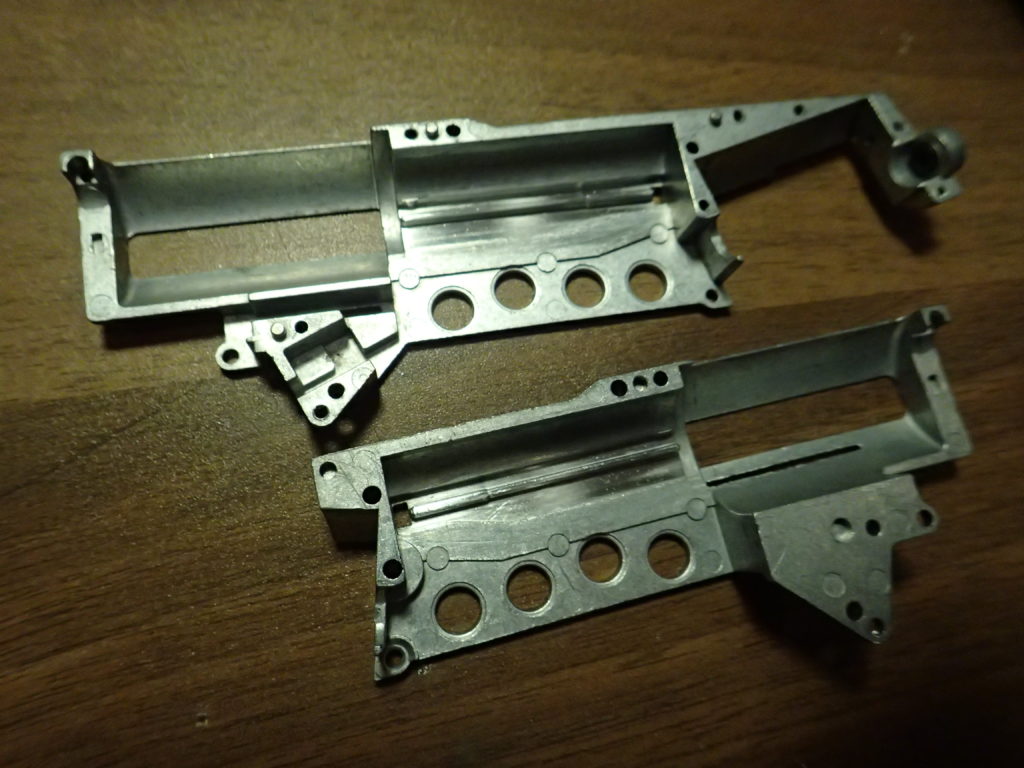

洗浄・研磨後のメカボックス

メカボックスは中性洗剤で洗浄、レール部分は紙やすりとコンパウンドで研磨しました。 その後、無水エタノールでひたすら拭いて脱脂。

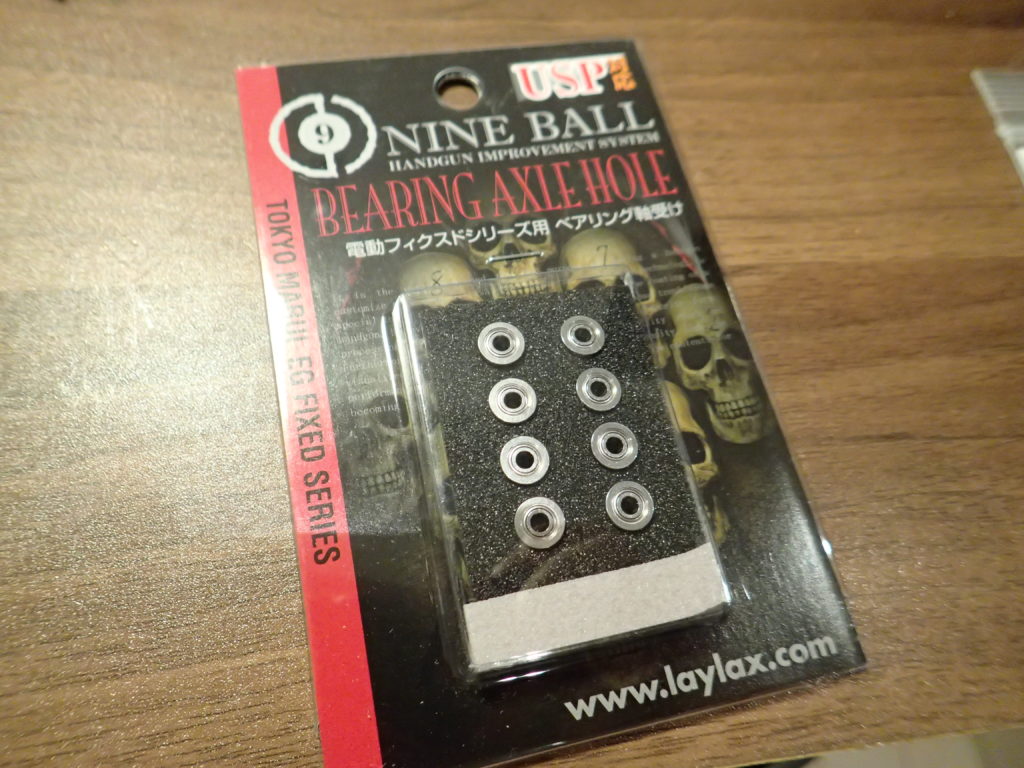

LAYLAX製電動ハンドガン用ボールベアリング軸受

今回軸受は純正からこのボールベアリング軸受に交換~♪

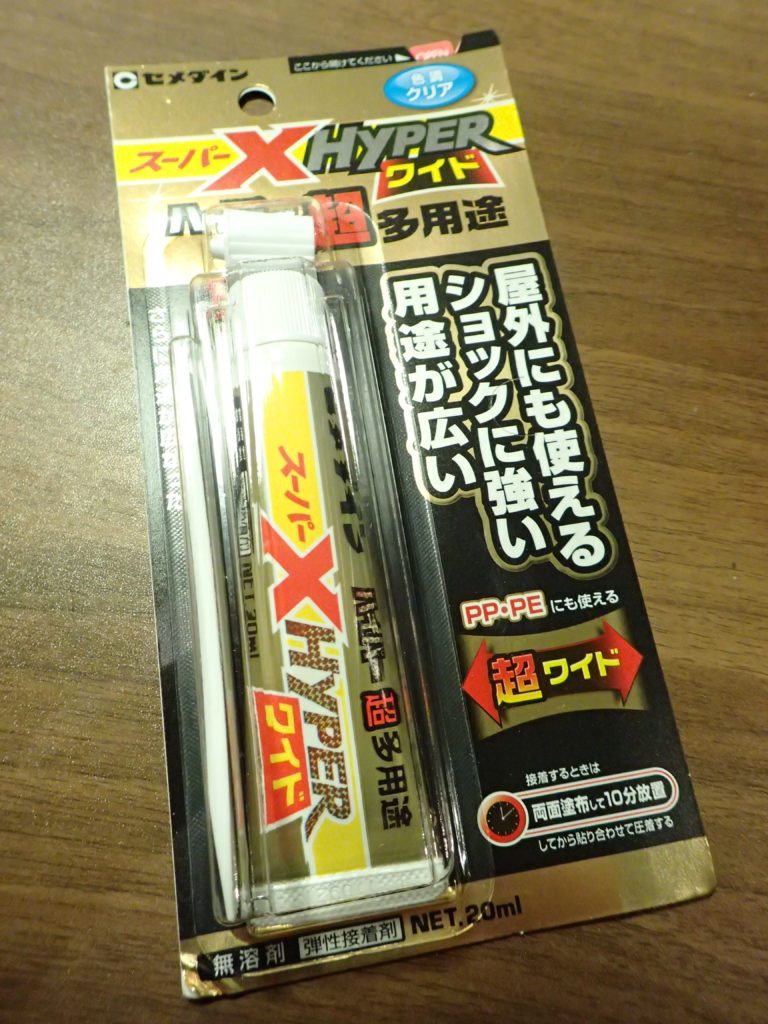

セメダインスーパーX HYPERワイド(中二感)

軸受はセメダインスーパーX HYPERワイドで固定します。 スーパーX・・・カドミウム弾が出そう。

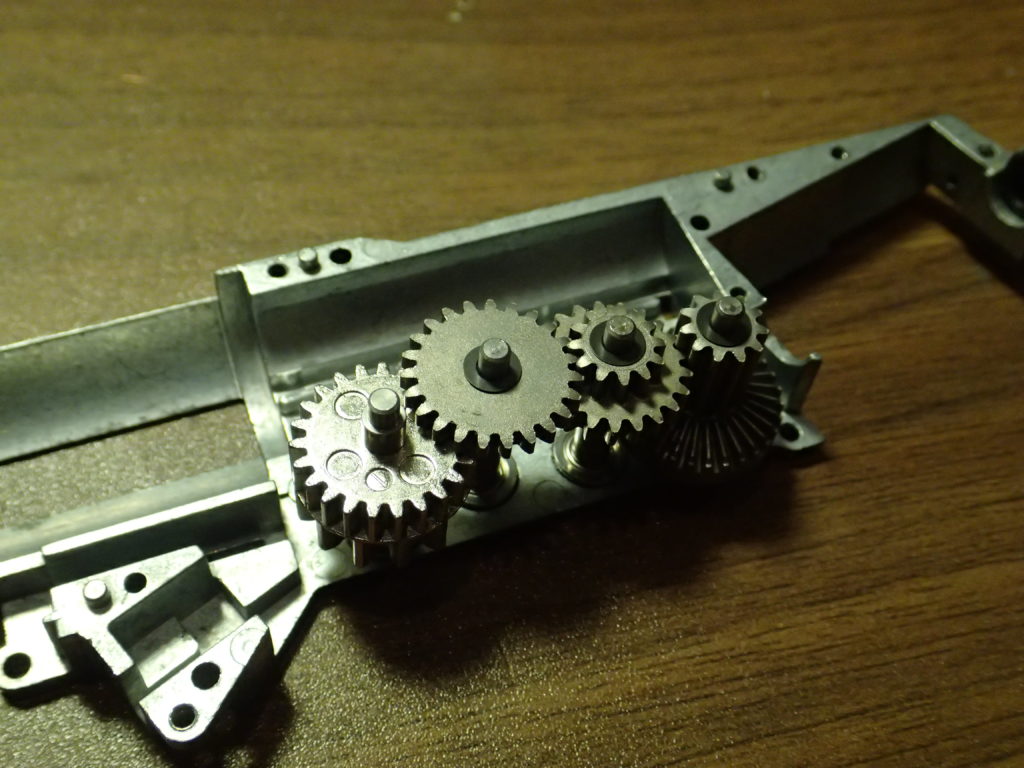

シム調整

シム調整

シム調整はYOKOMO製のシムを使用しました。 軸径にちょうど電ハンの細いギア軸にしっくりくるし、外径も大きくないのでベアリングとの相性もいいです、多分。

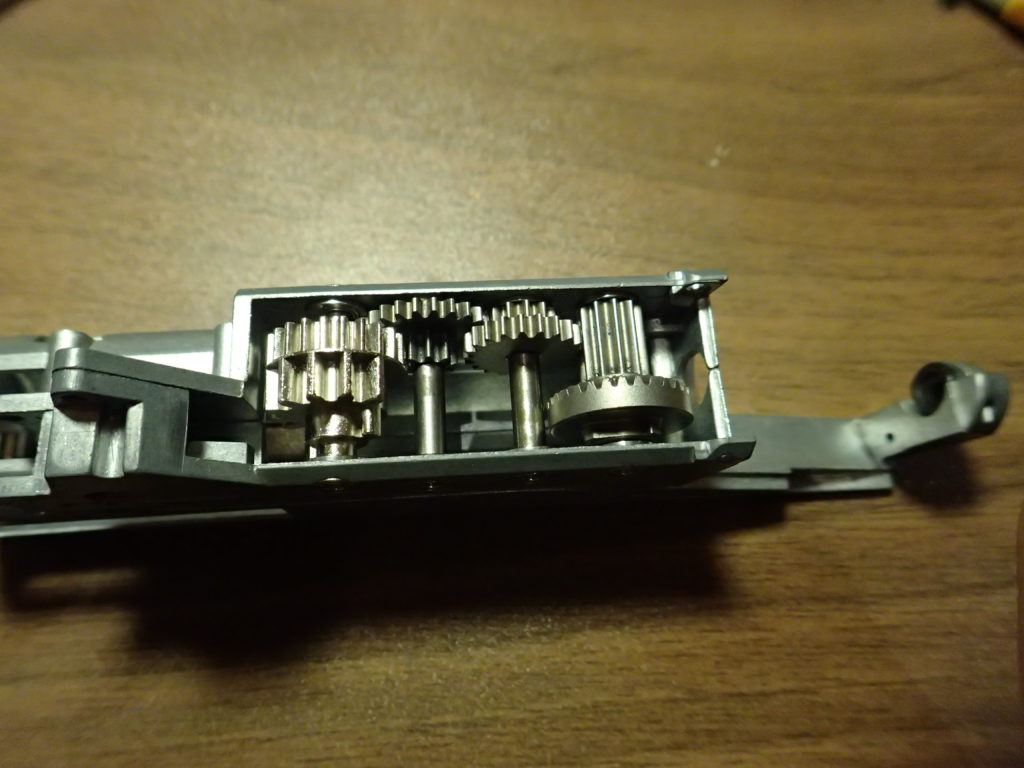

セクターは削れていていたので交換

セクターギアが結構摩耗していたので交換しました。 これでしばらくは持つはず!!

吸排気系

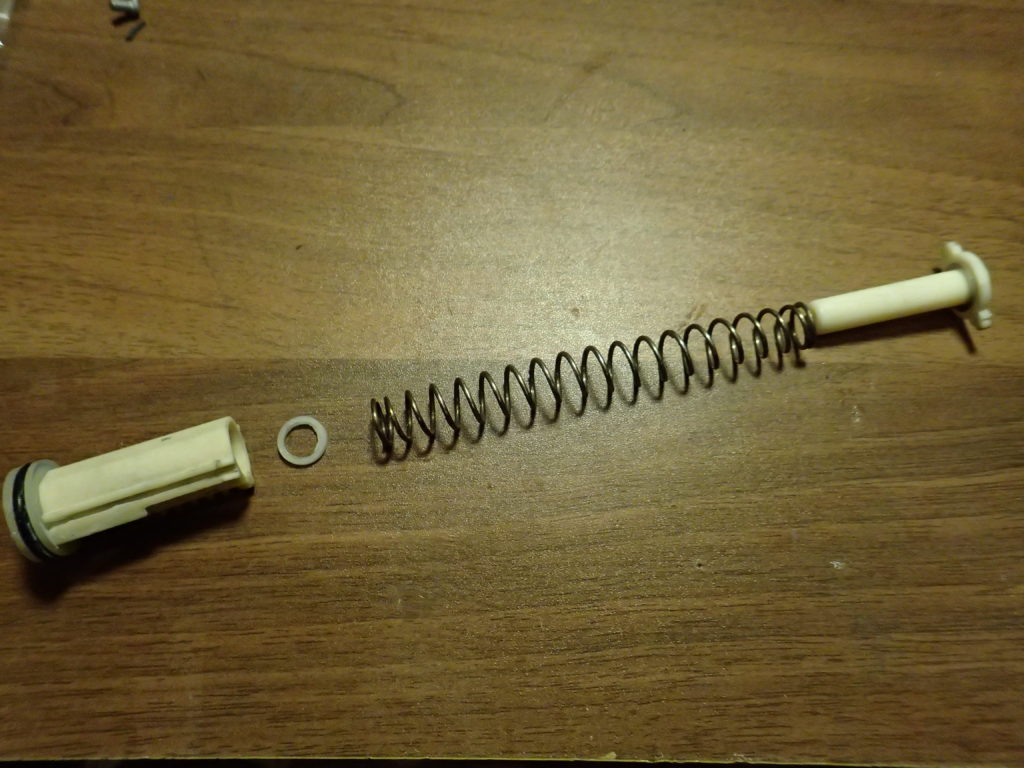

スプリングスペーサーが入ってた

スプリングにはスペーサーが入っていました。 それにしてはちょっと寂しい初速だったけど汗

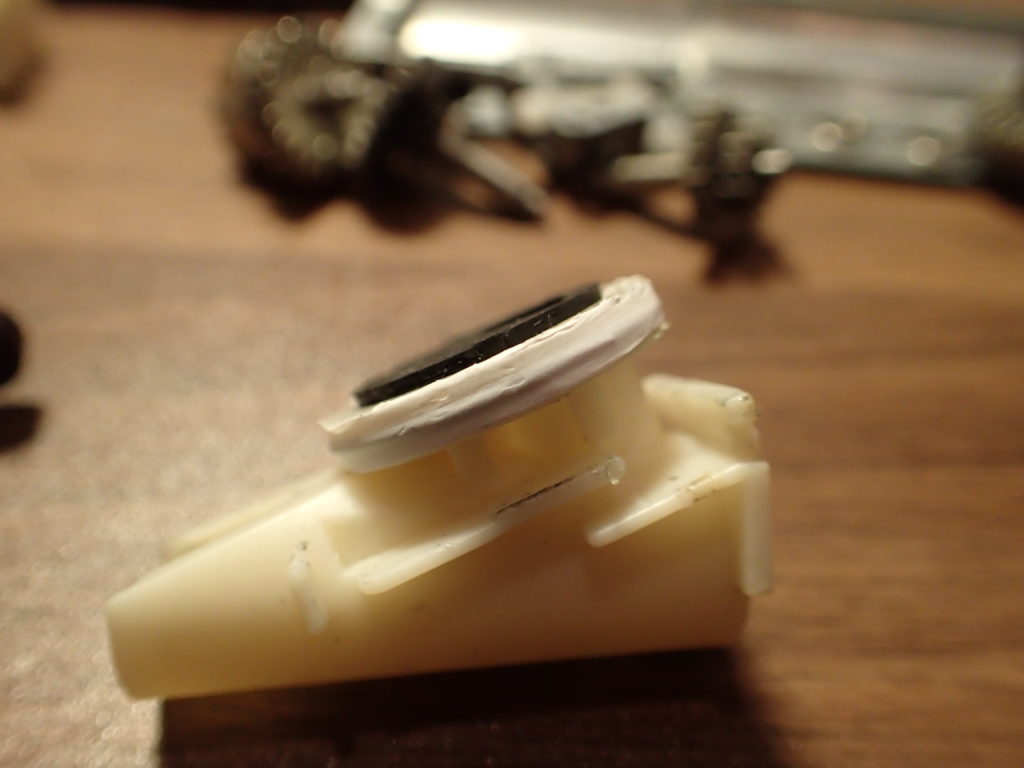

シリンダーヘッドの気密取り

シリンダーヘッドのパッキン部分に細いシールテープを巻いて気密を取ります。

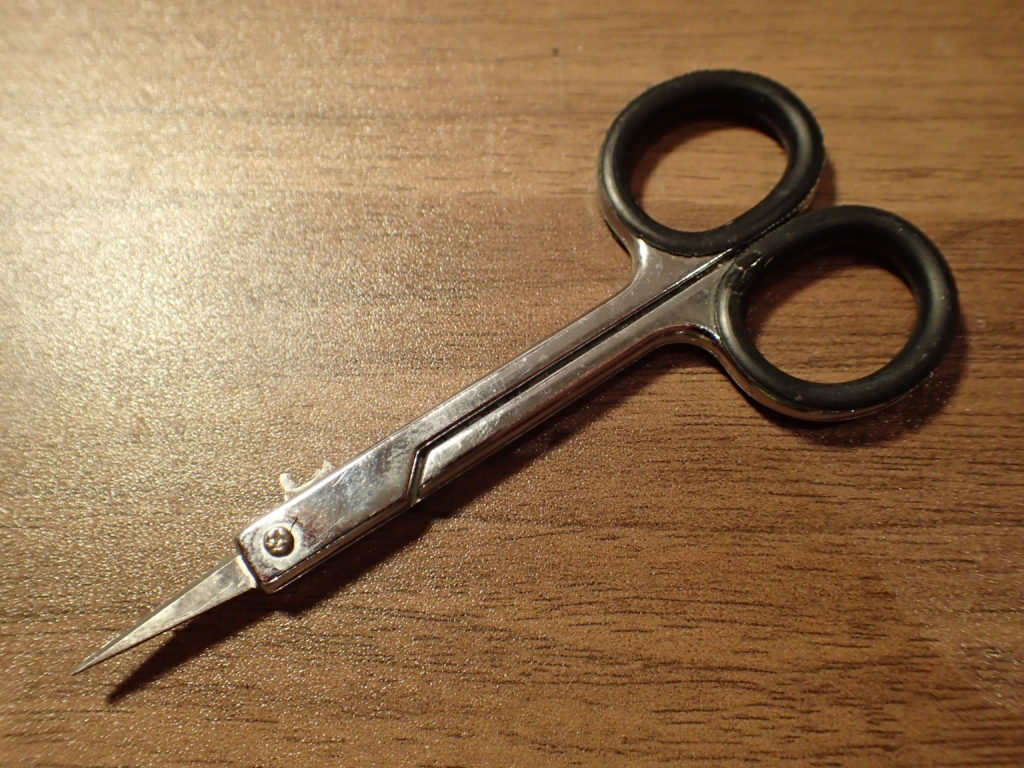

ちっちゃいハサミ

シールテープはカッターやデザインナイフだと切りにくいので、この様な小さいハサミがあると便利です。

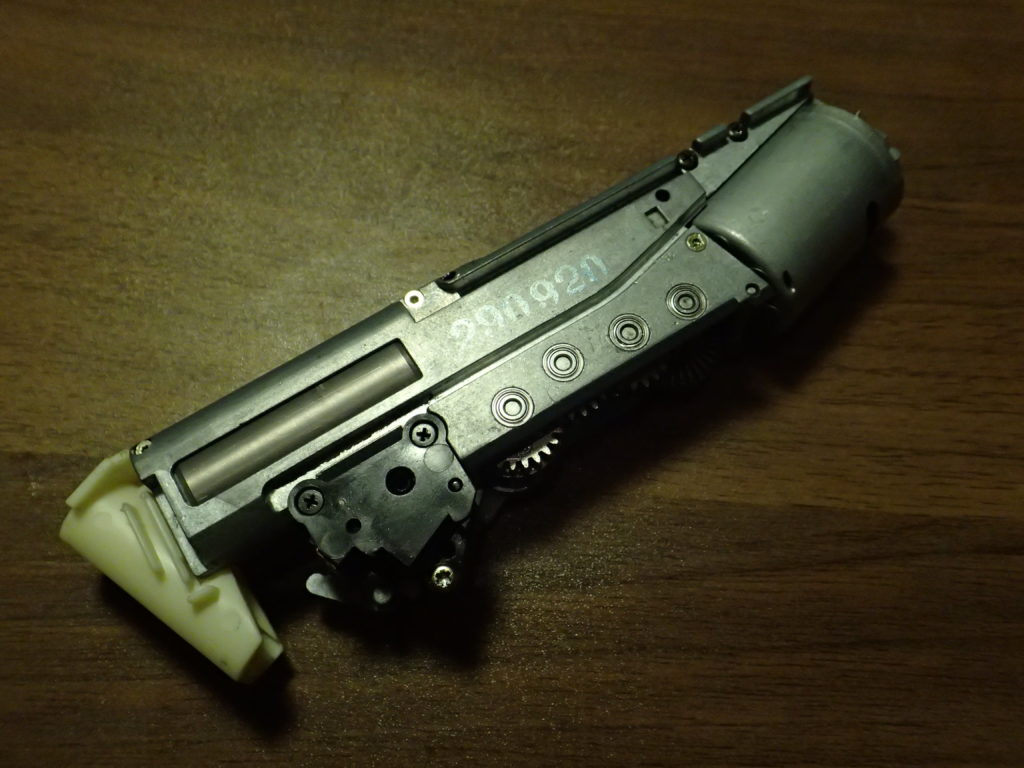

メカボ組みあがり

組みあがりました。 次は配線に入っていきます!!

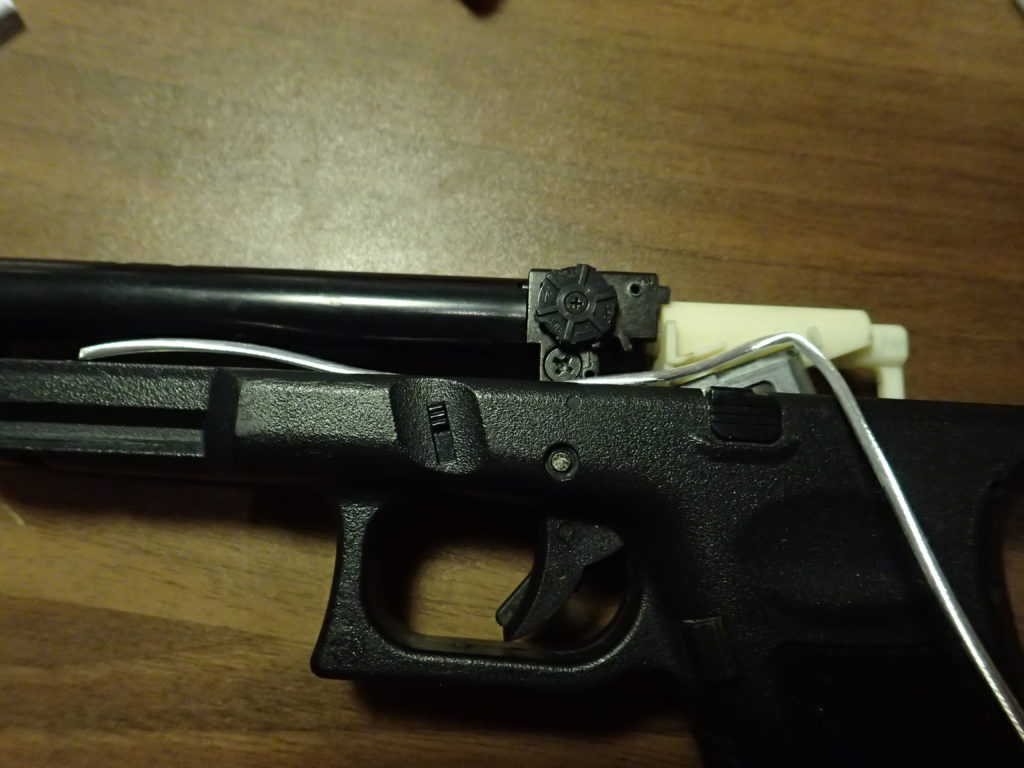

配線の長さを測る

本体に配線を外したメカボをセットして、大体の配線の長さを決めます。

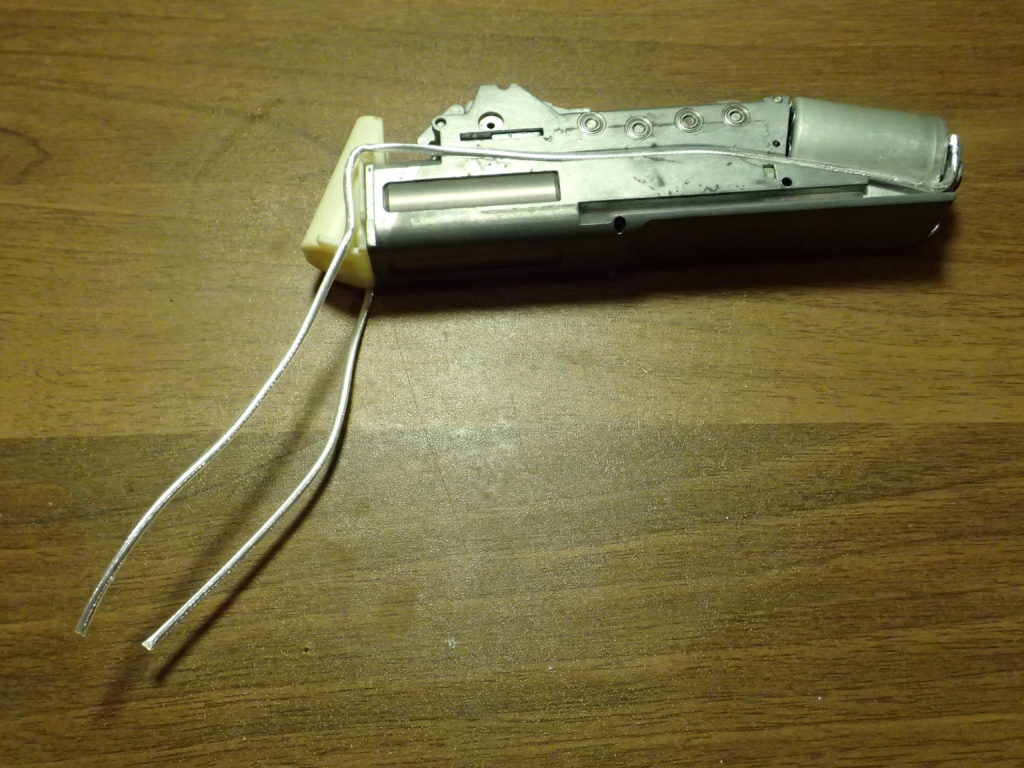

配線のはんだ付け

決めた長さの配線をモーターとスイッチにはんだ付けし、メカボの溝に沿ってクセをつけておきます。 テフロンコードは固く、クセをつけやすいので個人的に好みです(・∀・)

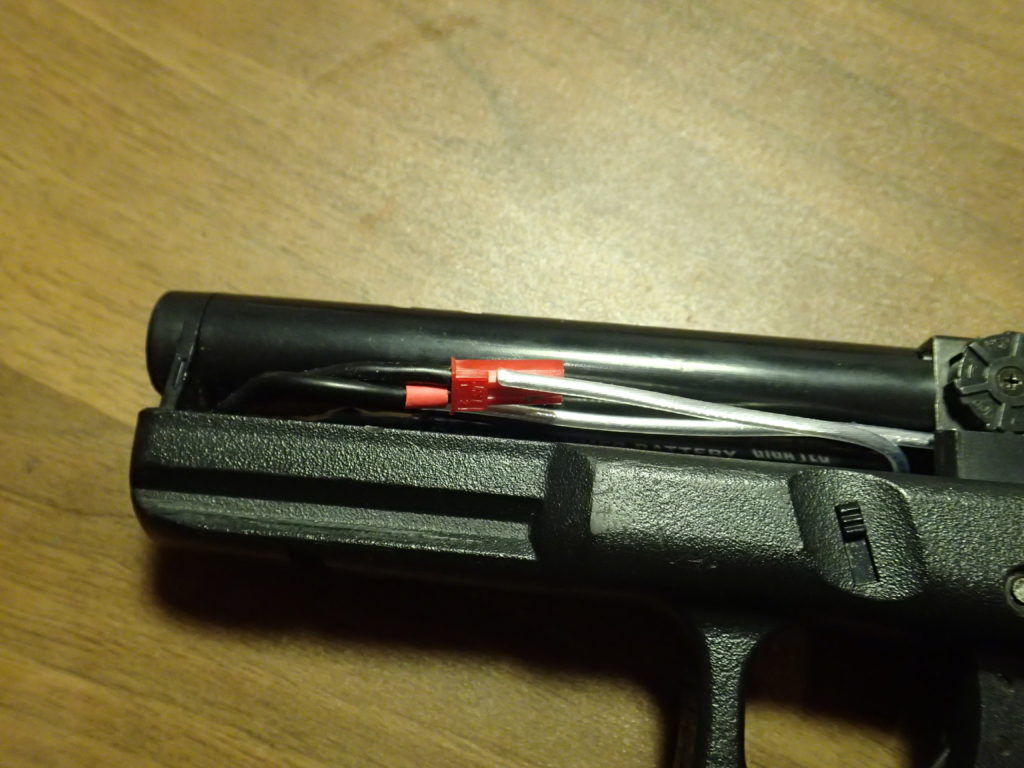

バッテリーを入れてみて配線の長さを確認

う~ん、ばっちり(´∀`) カットした後は再度メカボをセットした上で、バッテリーも挿入して配線の長さを確認しました。 狙い通りで嬉しい♪

BECコネクタの取り付け

配線の長さに問題がなければ、次はBECコネクタの取り付けを行います。

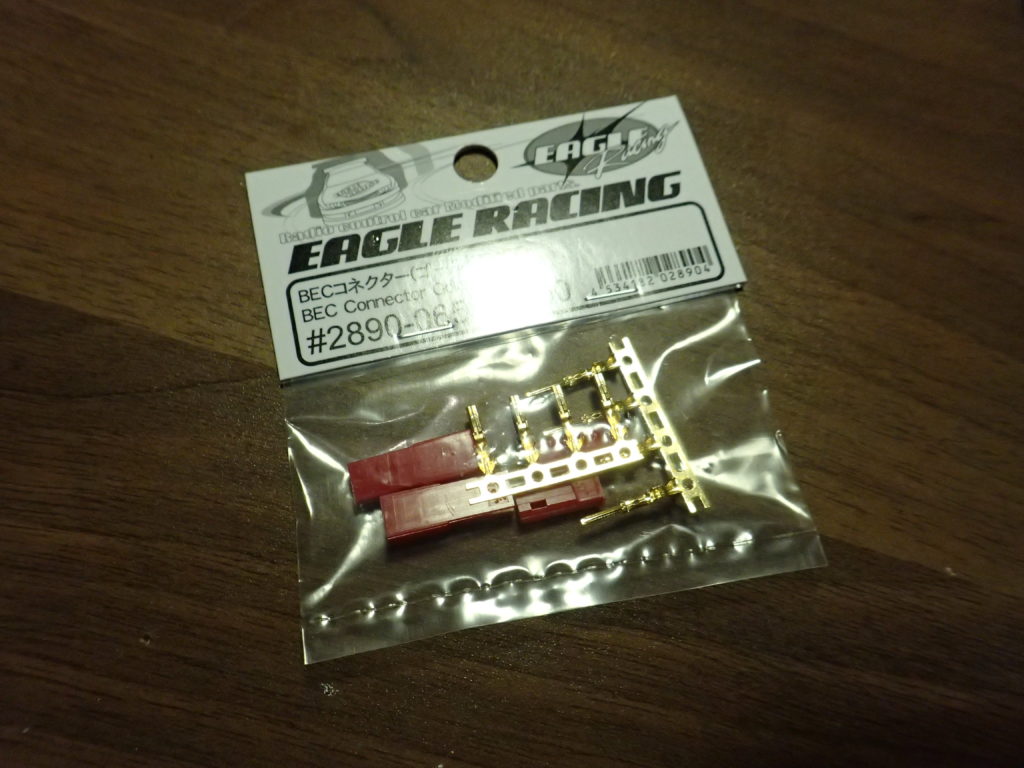

EAGLE製BECコネクタ

今回はEAGLE製のBECコネクタを使用しました。

配線が元からセットされているものが多く販売されていますが、今回はせっかく高効率配線に交換しているのでコネクタのみの製品を購入しました。

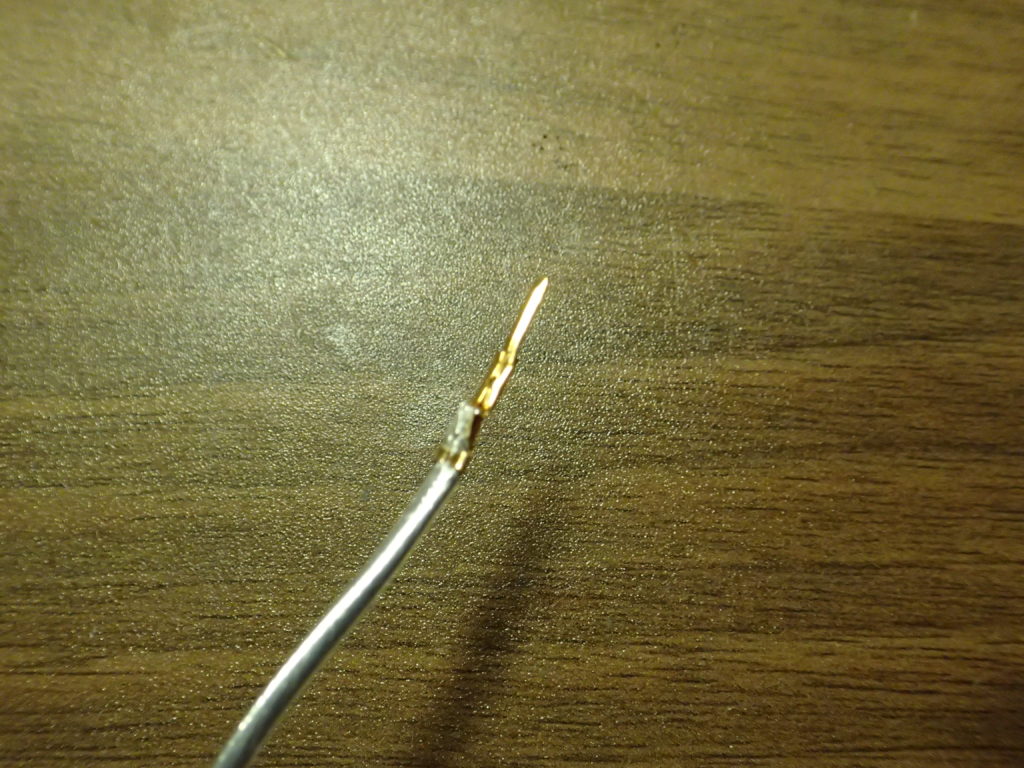

BECコネクタ用端子の取り付け

ピンぼけてますがBECコネクタ用の細ーい端子を太ーい配線に無理やりつけたところです汗 カシメがうまくいかなくて大分汚い感じになっているので、ピンぼけててよかった(゜∀。)ワヒャヒャ

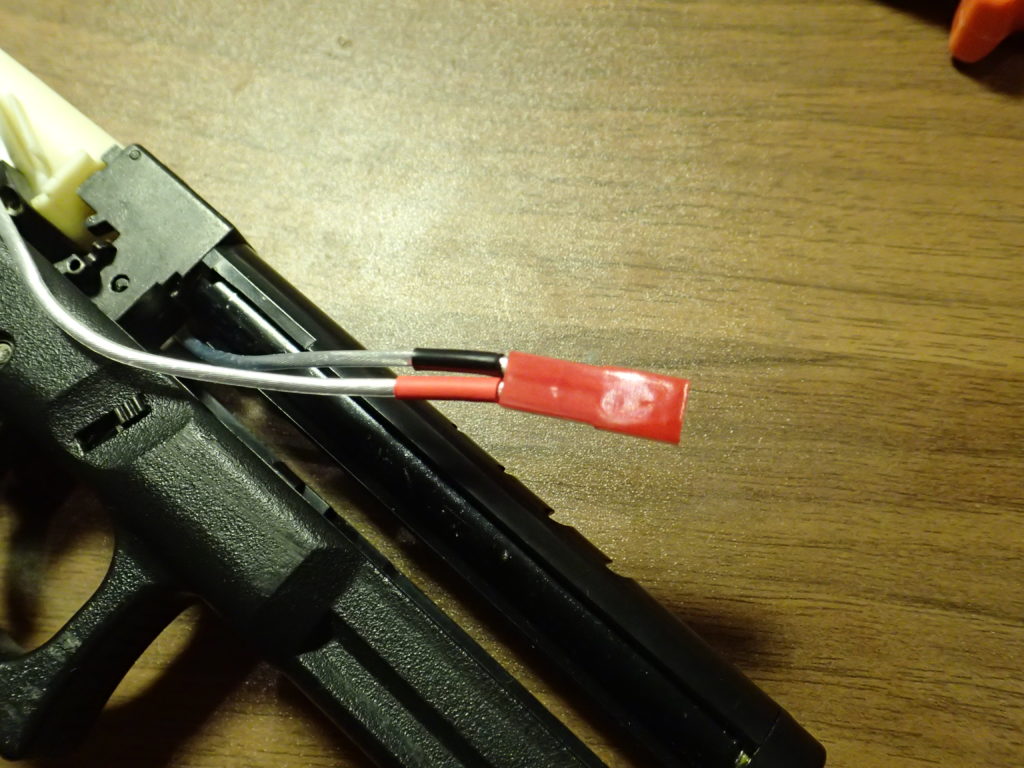

BECコネクタ

あとはプラスチックのカバーを付ければ完成!! バッテリーをつないでテストしてみたところ、引き金を引いた瞬間にわかるくらいレスポンスが改善されました!!

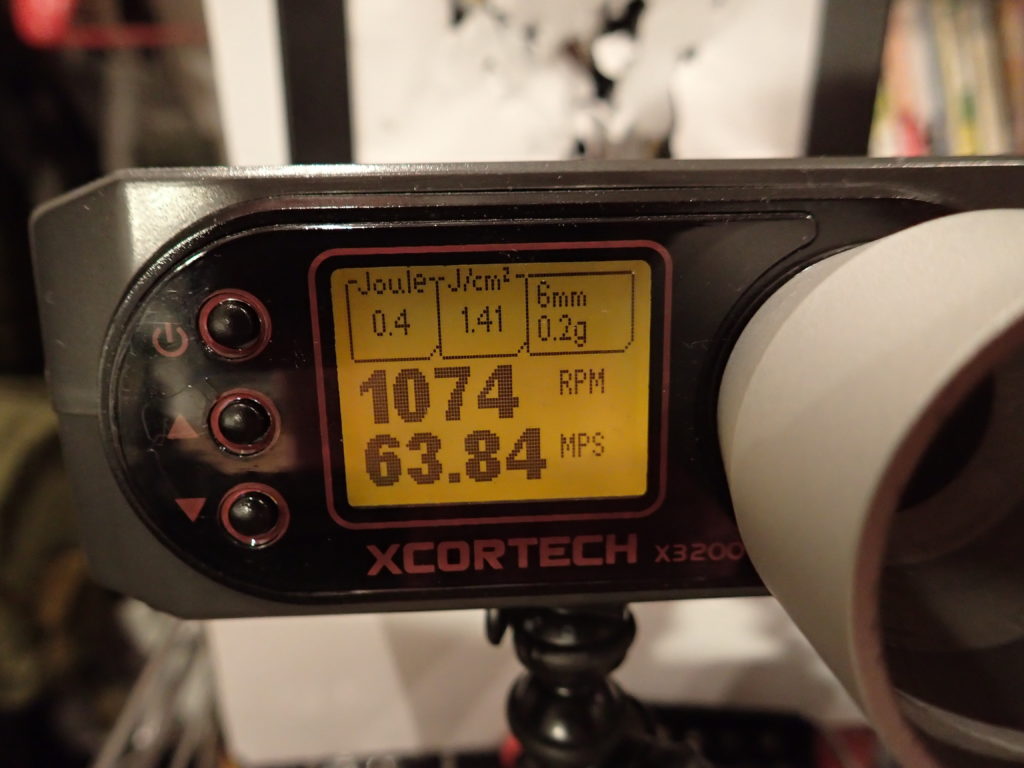

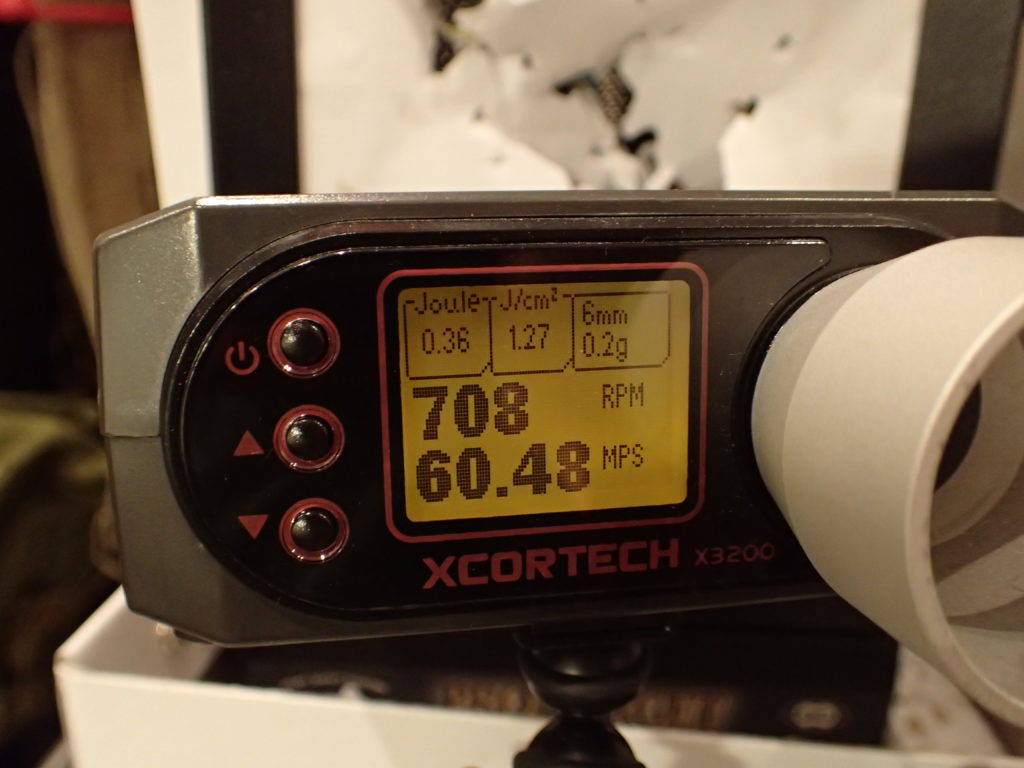

軸受・配線交換前

↑これが本体を受け取った時の数字です。 これがこうなりました↓

軸受・配線交換後

めっちゃあがっとるやんけ!! シリンダーの気密を取り直したので初速も向上しました!!

配線交換、ぜひチャレンジしてみてくださ~い それでは!!
